電容與電感的性質是什么

我們每個人都有身份證，用身份證就能確認每個人的基本概況。元器件也是如此，元器件的身份證就是伏安特性曲線。

我們看下圖：

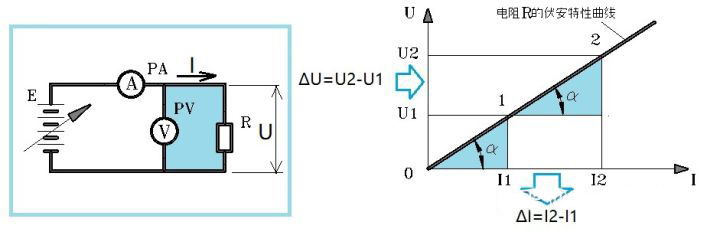

圖1：電阻的伏安特性曲線

從圖1的左圖中，我們電阻元件的測量電路，右圖則是電阻的伏安特性曲線。

電阻的定義式是：

 ，式1

電阻的伏安特性曲線其實就是一條通過原點的直線，而電阻的阻值，就是伏安特性曲線的斜率。

我們看下圖：

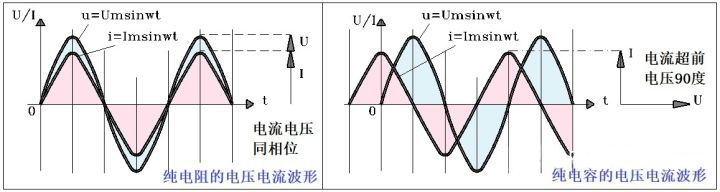

圖2：電阻和電容的交流電壓電流波形圖圖2的左圖是電阻的電壓和電流波形圖。我們看到，交流波形圖中，電壓與電流的相位一致，峰值點出現的時間一致，過零點亦一致。

圖2的右圖是電容的電壓電流波形圖。

電容的定義式是：  ，式2

我們把電壓 代入式2，求導后會出現余弦函數，由此可知電流超前電壓90度，見圖2右圖的電壓電流波形圖。

電感的定義式是：，式3

我們看下圖：

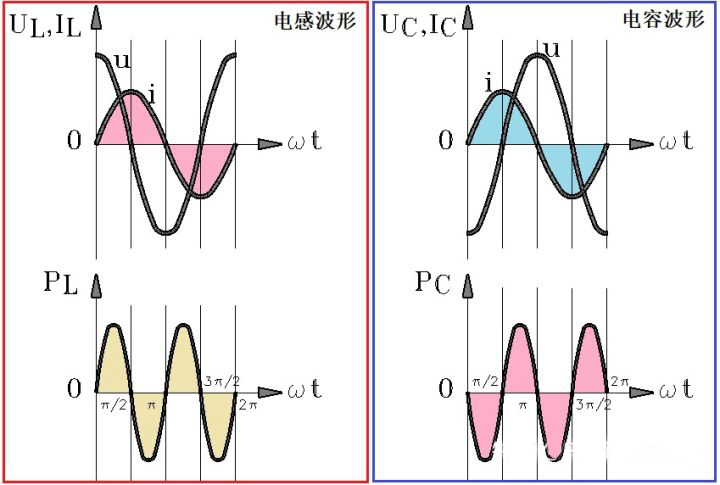

圖3：電容和電感的電壓電流波形圖和功率波形圖區別

圖3的曲線一定要結合電容和電感的定義式毫不含糊地理解清楚。

以后我們走上工作崗位，如果不從事與電氣專業就算了，在電氣專業中必須對電阻、電容和電感的定義和特性有充分的理解。
