電位器的測試-好壞判別與主要的參數

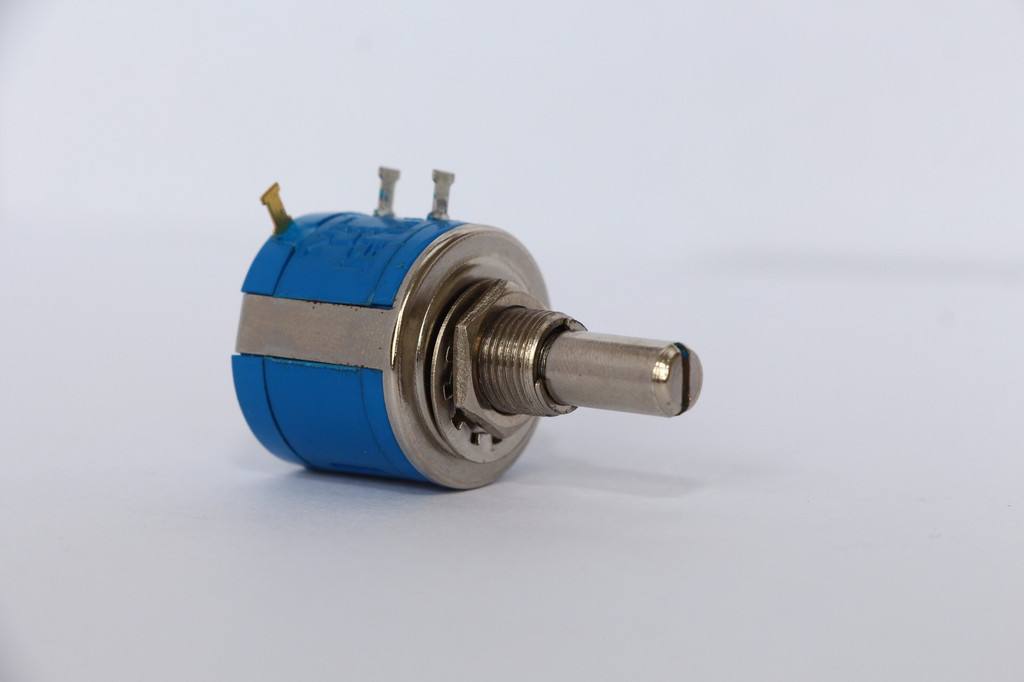

電位器的命名規則同電阻的命名方法一樣，只是以W字母開頭。它的標注方法是均采用直標法，在電位器外殼上用字母和數字標志著它們的型號、標稱功率、阻值、阻值與轉角間的關系等。下面本文就來給大家講一下電位器的測試，好壞判別以及其主要的參數有哪些？

測試及好壞判別

對電位器的主要要求是：①阻值符合要求。②中心滑動端與電阻體之間接觸良好，轉動平滑。對帶開關的電位器，開關部分應動作準確可靠、靈活。因此在使用前必須檢查電位器性能的好壞。

1）阻值的測量：首先根據被測電位器阻值的大小，選擇好萬用表的合適電阻檔位，測量一下阻值，即AC兩端片之間的電阻值，與標稱阻值比較，看二者是否一致。同時旋動滑動觸頭，其值應固定不變。如果阻值無窮大，則此電位器已損壞。

2）然后再測量其中心端與電阻體的接觸情況，即BC兩端之間電阻值。方法是萬用表歐姆檔在適當量程，測量過程中，慢慢旋轉轉軸，注意觀察萬用表的讀數，正常情況，讀數平穩地朝一個方向變化，若出現跳動、跌落或不通等現象，說明活動觸點有接觸不良的故障。

3）當中心端滑到首端或末端，理想狀態下中心端與重合端的電阻值為0，在實際測量中，會有一定的殘留值（一般視標稱而定，一般小于5Ω），屬正常現象。

主要參數

電位器的主要參數有標稱阻值、 額定功率、分辨率、滑動噪聲、阻值變化特性、耐磨性、零位電阻及溫度系數等。

1）額定功率

電位器的兩個固定端上允許耗散的最大功率為電位器的額定功率。使用中應注意額定功率不等于中心抽頭與固定端的功率。電位器的額定功率是指在直流或 交流電路中，當大氣壓為87~107kPa，在規定的額定溫度下長期連續負荷所允許消耗的最大功率。

2）標稱阻值

標在產品上的名義阻值，其系列與電阻的系列類似。

3）允許誤差等級

實測阻值與標稱阻值誤差范圍根據不同精度等級可允許±20%、±10%、±5%、±2%、±1%的誤差。精密電位器的精度可達0.1% 。

4）阻值變化規律

指阻值隨滑動片觸點旋轉角度（或滑動行程）之間的變化關系，這種變化關系可以是任何函數形式，常用的有直線式、對數式和反轉對數式（指數式）。在使用中，直線式電位器適合于作分壓器；反轉對數式（指數式）電位器適合于作收音機、錄音機、電唱機、電視機中的音量控制器。維修時若找不到同類品，可用直線式代替，但不宜用對數式代替。對數式電位器只適合于作音調控制等 。
