單向全波整流電路是一種常用的整流電路，能夠將交流電轉化為直流電，確保電子設備獲得穩定的電源支持。

一、單向全波整流電路的主要組成

單向全波整流電路由多個關鍵元件構成，共同完成交流到直流的轉換過程：

1. 變壓器：一般采用帶中心抽頭的變壓器，將交流電壓調整至適合整流，并提供相位相反的電壓信號。

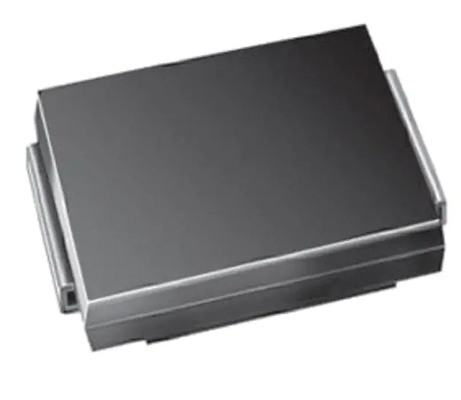

2. 整流二極管：通常使用兩只二極管，通過其單向導電特性，使交流電的正負半周都能轉化為單方向的電流。

3. 負載元件：接收整流后的電流，產生相應的電壓輸出，供電子設備使用。

4. 濾波電容（可選）：用于平滑輸出電流，減少電壓波動，提高直流電的質量。

二、單向全波整流電路的工作機制

單向全波整流電路的工作主要依賴于變壓器中心抽頭和二極管的配合，通過對交流電正、負半周的電流進行整流，使得輸出信號在一個方向上變化。其工作過程如下：

1. 輸入交流電

當輸入端施加交流電時，變壓器會將其轉換為兩個電壓相反但幅值相等的電壓，并通過中心抽頭分成兩個相位互補的半波信號。

2. 正半周導通

當輸入交流電處于正半周期時，變壓器次級的一側電壓為正，另一側為負。此時，第一只二極管處于導通狀態，允許電流流向負載，而第二只二極管因反向偏置而截止。負載獲得正向電流，使輸出端形成相應的直流電壓。

3. 負半周導通

當交流電壓進入負半周期時，第一只二極管截止，第二只二極管導通。此時，變壓器的另一繞組端子通過第二只二極管向負載提供電流，使負載上始終保持相同方向的電流流動。

4. 輸出信號形成

受整流器件影響，雖然輸入電壓呈周期性變化，但經過整流后，輸出電壓僅在單一方向上波動，形成脈動直流電，為后續濾波和穩壓提供基礎。

三、單向全波整流電路的波形分析

1. 輸入電壓波形

輸入端的電壓是標準的正弦波，具有連續的正負交替變化。

2. 輸出電壓波形

經過整流后，輸出電壓不再有負半周，而是將負半周的電流“翻轉”成正半周。這樣，輸出電壓呈現為一系列間隔相等的脈沖波形。雖然方向單一，但仍然包含較大的波動成分。

3. 濾波后的電壓波形

為了提升直流電的穩定性，整流后的信號通常會經過濾波電容處理。濾波電容能夠存儲電荷，并在電壓下降時釋放能量，從而減少脈動幅度，填補電壓低谷，使輸出電壓更加平穩，更接近理想的直流電。

四、單向全波整流電路的特點與應用

1. 效率較高：相比半波整流，全波整流利用了輸入交流電的兩個半周，提高了能量轉換效率。

2. 輸出電壓更平穩：整流后輸出電壓頻率為輸入交流電的兩倍，有助于濾波并減少電壓波動。

3. 結構緊湊，成本適中：該電路不需要額外的二極管橋接結構，適用于低功耗應用。

該電路廣泛應用于小型電源模塊、低功率充電設備以及需要簡單直流供電的電子電路中。通過合理選擇二極管和濾波元件，可以進一步優化輸出特性，提高供電質量。

結論

單向全波整流電路是一種高效、簡單的整流方式，在許多電子設備中都發揮著重要作用。通過對其工作機制和波形的分析，可以更清晰地理解其電流轉換過程，并合理優化設計，以滿足不同場景的電源需求。
