電阻器的類型圖

包括儀表學科在內的所有工程師都應該了解的一個非?；镜慕M件。電阻器是無源元件。它引入阻力。電阻定義為與電流相反的材料特性。由于電阻器沒有極性，它們可以在任一方向上連接在電路中。

R =（PL）/ A.

其中，R =電阻（W）

L =導體長度（m）

A =導體橫截面積（m ^ 2）

P =材料與電阻的比或電阻率。

電阻器的電阻值取決于電阻器的物理尺寸和所用導電材料的電阻率。

電阻器用于電子電路：

1. 限制電流

2. 提供負載

3. 產生所需的電壓降。

4. 控制增益

5. 修正時間常數等

電阻器的類型

根據電阻值的性質，電阻器大致分為兩類。

1. 固定電阻器

2. 可變電阻器

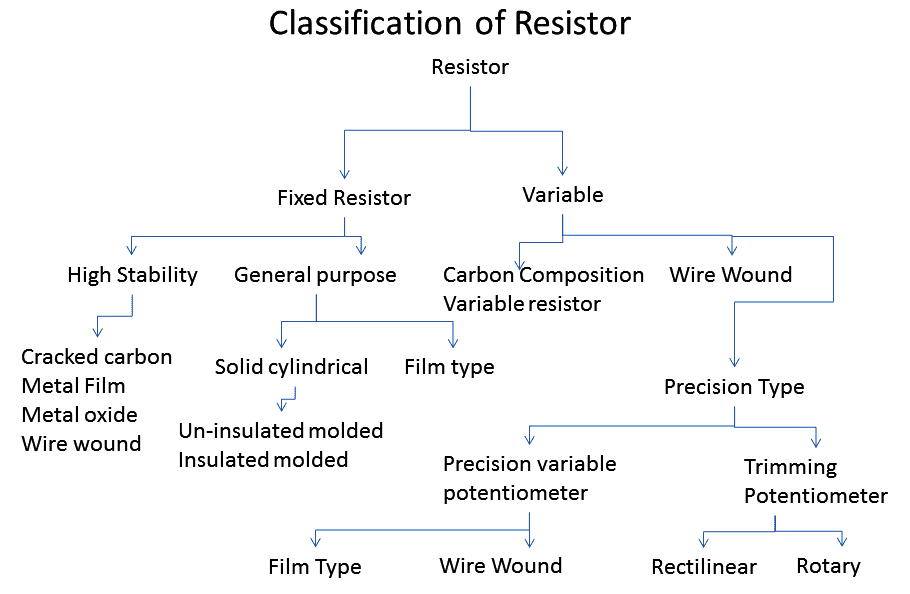

下圖是電阻類型的圖表。

電阻器的類型圖

固定電阻器

固定電阻器進一步分為兩種類型。他們是

1. 高穩定性類型

2. 通用型

高穩定性類型

高穩定性類型進一步分為四種類型

1. 破裂的碳電阻器

2. 金屬膜電阻器

3. 金屬氧化物電阻

4. 繞線電阻器

通用型

碳成分電阻稱為通用固定電阻。它們有兩種類型。

1. 實心圓柱型

2. 電影類型

實心圓柱型

分為兩種類型

1. 非絕緣模壓型

2. 絕緣模壓型

通用可變電阻器

這分為三種類型

1. 碳成分可變電阻器

2. 線繞可變電阻器

3. 精密型可變電阻器

精密型可變電阻器

這又細分為

1. 精密可變電位器

2. 微調電位器

精密可變電位器

它分為兩種類型：

1. 電影類型

2. 繞線式

微調電位器

1. 直線

2. 旋轉式
