電阻器基礎知識點

今天，我們來總結一下關于電阻器和電阻的基礎知識教程部分的內容如下：

電阻基礎知識

1.電阻的作用是限制流經電路中的電流。

2.電阻以歐姆為單位測量，并給出符號Ω。

3.Carbon，Film和Wirewound是所有電阻器的類型。

4.電阻器顏色代碼用于識別小電阻器的電阻和容差額定值。

5.BS1852標準使用字母，用于識別大尺寸電阻。

6.公差是電阻器精度與其優選值的百分比度量，可用E6（20％），E12（10％），E24（5％）和E96（1％）系列公差值。

串聯電阻

1.被串聯在一起電阻所述要被連接系列。

2.串聯電阻器具有流過它們的公共電流。

I總=I1=I2=I3....等等

3.串聯電阻的總電路電阻等于：

串聯電阻的總電路電阻公式

4.總電路電壓等于所有單個電壓降的總和。

Vtotal=V1+V2+V3....等等

5.串聯電路的總電阻始終大于最高值電阻。

并聯電阻

1.將其各自的端子連接到另一個電阻器或電阻器的每個端子的電阻器稱為并聯連接。

2.并聯電阻在它們之間具有共同的電壓。

VS=V1=V2=V3....等等

3.并聯電路的總電阻等于：

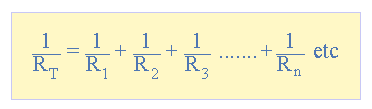

并聯電阻方程圖

4.總電路電流等于加在一起的所有單個支路電流的總和。

我總=I1+I2+I3....等等

5.并聯電路的總電阻始終小于最小電阻的值。

電阻額定功率

1.額定功率越大，電阻器散熱的物理尺寸就越大。

2.所有電阻都具有最大額定功率，如果超過，將導致電阻過熱并損壞。

3.標準電阻額定功率大小為1/8W，1/4W，1/2W，1W，和2W。

4.低歐姆值功率電阻器通常用于電流感測或電源應用。

5.電阻的額定功率可使用以下公式計算：

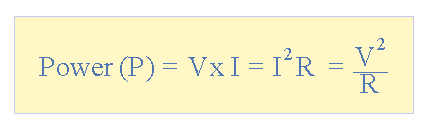

電阻功率方程圖

6.在交流電路中，在純電阻器中流動的電壓和電流總是“同相”，產生0°相移。

7.當用于交流電路時，電阻器的交流阻抗等于其直流電阻。

8.用于電阻器的AC電路阻抗表示為符號Z。
