這周檢查水泵變頻器的電路，定稿用，發現數碼管的控制三極管，基極竟然沒有串聯電阻，這會導致單片機的IO燒壞，雖然之前出了測試用的變頻器沒有問題，那是因為所選用的單片機的IO內部帶一定的內阻，阻值大概在60~120歐姆，若換成STM32，它IO的內阻小很多，那就有可能會燒壞。

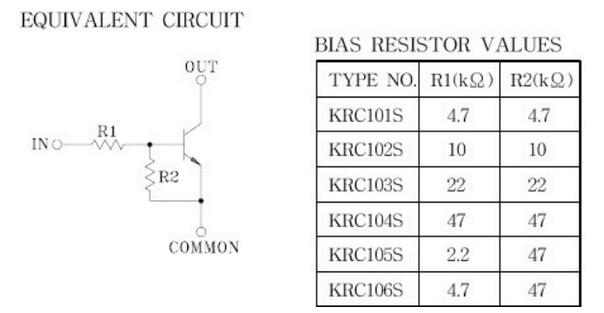

發現這個問題后，問了同事怎么回事，我們參考的變頻器是否就是如此的，他們回復因為倉庫沒有參考變頻器所用的三極管，就用了我們自己常用的8550三極管，也沒發現問題，所以一直在用，并且告訴了我參考變頻器所用的料號，我一查，跟普通三極管不同，竟然是帶阻三極管，如下圖：

雖然帶阻三極管我在2002年就接觸過，不過那時是用在手機上，為了節約PCB版面和器件，但是傳統的設計，很少有看到，沒想到這幾年也開始用了。相對于三極管，我這幾年更喜歡用小功率mos管，比如SI2301、SI2302，但是在實際使用中發現不是很理想，主要是微功率MOS管，容易燒壞，抗沖擊能力太弱，尤其是mos管導通之后的內阻太低，容易被瞬間大電流沖擊燒壞。去年理解了柔性硬件設計思想，并且也看到很多成熟的設計還是用三極管，所以看到這個帶阻三極管，就想著在其它電路中把MOS管替換成帶阻三極管。并且相比MOS管，除了抗沖擊能力強外，外圍不需要兩顆電阻了，使用簡單。

基極不同的電壓，對應的輸出電流不同，單片機3.3V下，對于106來說，不建議輸出集電極電流大于50mA。
