電子體溫計中的NTC熱敏電阻型號要怎么選擇

電子體溫計由NTC熱敏電阻器、MCU、LCD顯示器、紐扣電池等元器件組成，電路簡單，用途廣泛，目前已經取代傳統的水銀體溫計，廣泛用于醫療、衛生、居家、旅游、環境監測等場景。

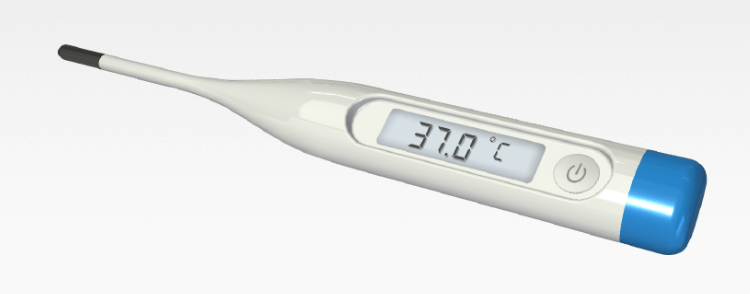

經濟實用，使用方便的電子體溫計

除了不含水銀和讀數直觀方便外，電子體溫計測量時間短，測量精度高，還具有記憶和蜂鳴提示功能。這是由于電子體溫計使用了一種稱作“NTC熱敏電阻器”的敏感元件。

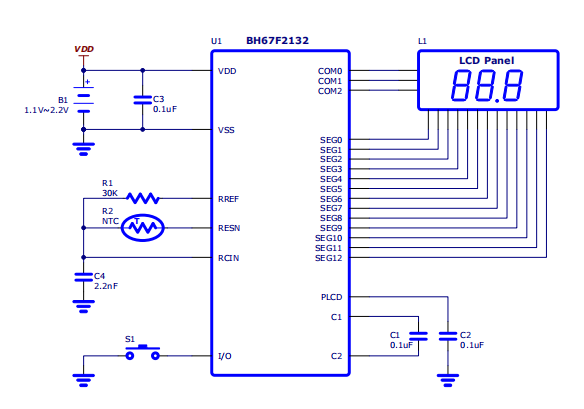

電子體溫計的電路構成

在電子體溫計中，NTC熱敏電阻器主要用于感應被測量物體的溫度，并通過補償后以數字方式顯示出來，或以語音方式播放出來。其中，熱敏電阻器器（NTC）是一種負溫度系數熱敏電阻，器電阻值隨溫度的升高而降低。在最常用的溫度感測電路中，一個熱敏電阻和一個電阻器串聯連接，并施加以恒定電壓（Vin），這被稱為恒定電壓驅動。

電子體溫計的核心元件是NTC熱敏電阻器

在本案例中，BOM清單共包括10個元器件，分別是：LCD顯示器、BH67F2132 MCU、微動開關、紐扣電池、3個0.1nF鋁電解電容器，1個2.2nF鋁電解電容器，1個30k電阻器和1個用以感測溫度的NTC熱敏電阻器。

NTC熱敏電阻型號的選擇

本案例屬于低電壓電子體溫計，MCU可以采用臺灣勝群半導體公司（Holtek Semiconductor）的專用MCU BH67F2132。該MCU芯片使用Flash架構，提供多種靈活的功能和特性，方便生產調試、標定和存儲數據。由于內建EEPROM、LCD Driver、EL Carrier、RC型ADC，該方案相較于傳統方案省去了許多外部零件。

低電壓電子體溫計PCB布線圖

作為感測被測物體表面溫度的核心元件，NTC熱敏電阻器的選擇非常關鍵。熱敏電阻器的電阻值與溫度之間不是線性關系，因此需要仔細查對廠家提供的數據手冊，特別是R-T對照表。

有些廠家提供有B值，這是反應溫度與阻值的變化率的一個參考數值。由于B值只針對每款熱敏電阻的某區間參數，只反應此熱敏電阻的部分特性，并非元器件固有的電性能參數，工程師在設計開發時可作為參考，具體選型時一定要以廠家提供的R-T對照表，以及R-T曲線為準。
