壹芯微專業二極管,今天我們來說說二極管的分類,二極管的種類是非常多的,按材料來分的話,可以分為2種,鍺二極管和硅二極管,用途也是非常的廣泛,不同用途,可分為檢波二極管,整流二極管,穩壓二極管,開關二極管,隔離二極管,肖特基二極管,發光二極管,硅功率開關二極管,旋轉二極管等

常用二極管作用

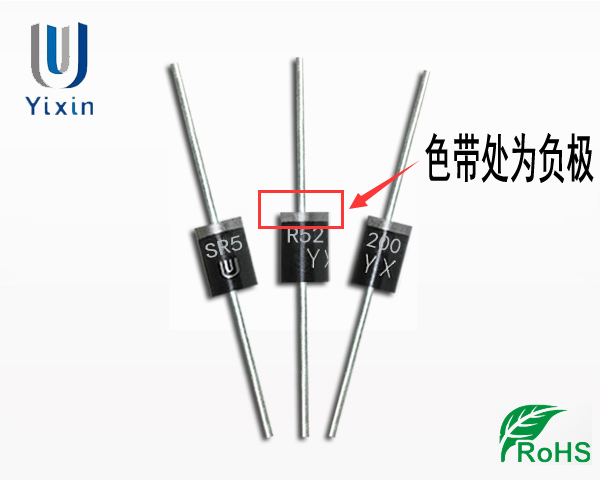

1.整流二極管結構主要是平面接觸型,其特點是允許通過的電流比較大,反向擊穿電壓比較高,但PN結電容比較大,一般廣泛應用于處理頻率不高的電路中,例如整流電路,嵌位電路,保護電路等,整流二極管就是專門用于電源電路中將交流電轉換成直流電的二極管,最重要的特性就是單方向?qū)щ娦?在電路中,電流只能從二極管的正極流入,負極流出

2.快速二極管主要應用于高頻整流電路,高頻開關電源,高頻阻容吸收電路,逆變電路等,其反向恢復時間可達10ns,快速二極管主要包括快恢復二極管和肖特基二極管

3.穩壓管的最主要的用途是穩定電壓,在要求精度不高,電流變化范圍不大的情況下,可選與需要的穩壓值最為接近的穩壓管直接同負載并聯,在穩壓,穩流電源系統中一般作基準電源,也有在集成運放中作為直流電平平移,其存在的缺點是噪聲系數較高,穩定性較差

4.快恢復二極管是一種具有開關特性好,反向恢復時間短特點的半導體二極管,主要應用于開關電源,PWM脈寬調制器,變頻器等電子電路中,作為高頻整流二極管,續流二極管或阻尼二極管使用,目前快恢復二極管主要應用在逆變電源中作整流元件,高頻電路中的限幅,嵌位等

5.肖特基二極管也稱肖特基勢壘二極管,是由金屬與半導體接觸形成的勢壘層為基礎制成的二極管,其主要特點是正向?qū)▔航敌?反向恢復時間短和開關損耗小,是一種低功耗,超高速半導體器件,廣泛應用于開關電源,變頻器,驅動器等電路,作高頻,低壓,大電流整流二極管,續流二極管,保護二極管使用,或在微波通信等電路中作整流二極管,小信號檢波二極管使用
