二極管數據表中的常用性能參數和中英文說明

二極管是最簡單的半導體器件，也是大多數電子產品BOM清單中的基礎元器件之一。雖然購買二極管之前，用戶已經知道這些二極管的具體用法，閱讀廠商提供的二極管數據表，可以了解更多的二極管參數和應用信息，讓自己的設計方案更完美。

但是，目前市場上的半導體器件，無論是集成電路芯片，還是二極管、三極管、MOS管，廠家所提供的數據表（datasheet）全部是英文。以下列出了一些常見的二極管參數，依次為參數、英文說明、中文說明：

αVF：Temperature?coefficient?of?forward?voltage，正向壓降的溫度系數?? ?

Cj：Junction?Capacitance，結電容??

ηV：Rectification?Efficiency，整流效率

dv/dt：critical?rate?of?rise?of?off-state?voltage，斷態電壓臨界上升率?

di/dt：critical?rate?of?rise?of?on-state?current，通態電流臨界上升率?

I(AV)：Average?Forward?Rectified?Current，正向平均整流電流????

ID：Stand-off?Reverse?Leakage?Current，關態反向漏電流??

IFSM：Peak?Forward?Surge?Current，正向浪涌峰值電流??

IF(AV)：foreard?current，正向平均電流(整流管)

If：DC?Forward?Current，正向直流電流?

IGT：gate?trigger?current，門極觸發電流?

ITSM：Non?Repetitive?Surge?Peak?on-state?Current，不重復浪涌峰值開態電流?

IDM：Maximum?Reverse?Leakage，最大反向漏電流??

IDRM：repetitive?peak?of-state?current，斷態重復峰值電流

IFM：peak?forward?current?(of?diode)，正向峰值電流(整流管)??

IFRM：Repetitive?Peak?Forward?Current，正向重復峰值電流??

IH：Holding?Current，維持電流??

IO：Mean?Forward?Current，正向平均電流??

IR：Reverse?Leakage?Current，反向漏電流??

Irr：Reverse?Recovery?Current，反向恢復電流??

IPPM：Maximum?peak?lmpulse?Current，最大脈沖峰值電流??

IRM：Maximum?peak?Reverse?Current，最大峰值反向電流??

IRM(REC)：Maximum?peak?Reverse?recovery?Current，最大峰值反向恢復電流?

IRMS：R.M.S.?on-state?current，通態方均根電流? ?

IRRM：repetitive?peak?reverse?current，反向重復峰值電流?

IRSM：Maximum?Non-repetitive?recovery?Peak?Current，最大峰值反向恢復電流?

IT：On-state?Test?Current，導通測試電流?

IT(AV)：on-state?current，通態平均電流??

ITM：peak?on-state?current，通態峰值電流?

ITSM：surge?on-state?current，通態浪涌電流?

PD：Power Dissipation，功功率損耗

PM(AV)：Maximum?Steady?State?Power?Dissipation，最大穩態功耗??

PPM：Peak?Pulse?Power?Dissipation，峰值脈沖功耗??

Ptot：Total?Power?Dissipation，總功耗?

Qrr：reverse?recovery?charge，反向恢復電荷??

Rjc：junction-case?thermal?resistance，結殼熱阻?

ROJA：Thermal?Resistance?(Junction?to?Ambient)，熱阻（結到環境）??

ROJC：Thermal?Resistance（Junction?to?Case?），熱阻（結到管殼）??

ROJL：Thermal?Resistance（Junction?to?Lead?），熱阻（結到引線）?

TA：Ambient?Temperature，環境溫度??

TC：Case?Temperature，管殼溫度??

td：Time?Duration，持續時間??

tf：Fall?Time，下降時間??

tfr：Forward?Recovery?Time，正向恢復時間??

tgt：gate?controlled?turn-on?time，門極控制開通時間?

Tj：Junction?Temperature，結溫?

Tjm：maximum?virtual?junction?temperature，最高等效結溫?

TL：Lead?Temperature，引線溫度

ton：turn?on?time，開通時間

tq：cricuit?commutated?turn-off?time，電路換向關斷時間?? ? ?

tr：Rise?Time，上升時間??

trr：reverse?recovery?time?(of?diode)?，(二極管的)反向恢復時間?

ts：storage?time，存儲時間???

TSTG：?Storage?Temperature，存儲溫度?

VBO：Breakover?Voltage，轉折電壓??

V（BR）：Reverse?Breakdown?Voltage，反向擊穿電壓??

VDC,VR?DC?Reverse?Voltage，反向直流電流

VDSM：non-repetitive?peak?off-state?voltage，斷態不重復峰值電壓?

VDRM：repetitive?peak?off-state?voltage，斷態重復峰值電壓?

VF：Instantaneous?Forward?Voltage，正向瞬態電壓??

VFM：peak?forward?voltage?(of?diode)，正向峰值電壓(整流管)?

VFR：Forward?Recovery?Voltage，正向恢復電壓?

VGT：gate?trigger?voltage，門極觸發電壓?

VRM：Maximum?Reverse?Paek?Reverse?Voltage，最大重復峰值反向電壓?

VRMS：RMS?Input?Voltage，均方根輸入電壓??

VRRM：Peak?Repetitive?Reverse?Voltage，反向重復峰值電壓??

VRSM：non-repetitive?peak?reverse?voltage，反向不重復峰值電壓

VTM：peak?on-state?voltage，通態峰值電壓?

VWM：Working?Peak?Reverse?Voltage，反向工作峰值電壓??

VC：Clamping?Voltage，箝位電壓??

VWM：Working?Stand-off?Voltage，關態工作電壓??

VZ：Zener?Voltage，齊納電壓??

ZZ：Dynamia?Zener?Impedance，動態齊納阻抗??

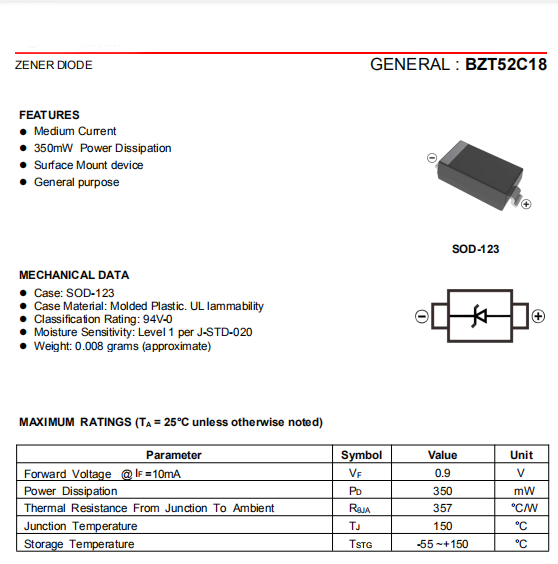

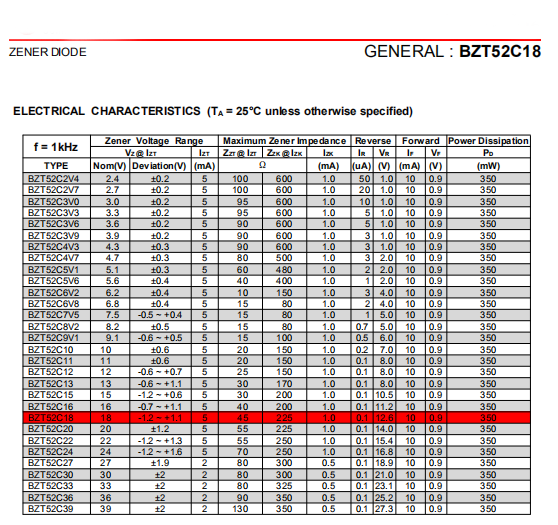

BZT52C18穩壓二極管為例，該通用的中等電流貼片二極管采用SOD-123封裝，最大功耗（PD）為350mW，導通電壓（VF@IF=10mA）為0.9V，熱阻（ROJA）為357°C/W，結溫（TJ）為150°C，存儲溫度（TSTG）為-55~+150°C，其他參數用戶可以從數據表中的圖表及特性曲線查找。
