整流用二極管的VF是最重要的參數之一，這個參數造成的損耗占了二極管損耗的大部分甚至絕大部分（根據使用條件和二極管的種類）。這也是判斷二極管好壞的一個重要的參數。在現實中，因為這個參數引起了不少不必要的分歧。

1、絕大部分二極管的VF具有負溫度系數，也就是說溫度越高，VF越低。

1.1因為測試VF的時候需要比較大的電流（幾安培到幾十上百安培），芯片會在測試過程中有明顯的溫度上升。因此，測試的時候必須要用脈沖法測試，一是保證溫升盡量小，二確保每一次測試的條件一致。只有這樣的測試數據才有意義；

1.2習慣的原因，有些廠家會標上高溫時的VF，這是為了工程計算的方便。但是有些應用工程師或采購看參數不仔細，經常會用一家高溫時的VF和另一家的常溫VF對比，這一點需要注意。

2、測試VF必須用開爾文四線制測試。

開爾文測試法可以百度，但是實際操作時會有各式各樣的誤差。記住一個原則“測試設備的四根線（具備開爾文測試法的設備）必須獨立的和測試器件的引腳相連，測試用電流和電壓取樣不走同一根線”，其它的都是錯誤的或者說不精確的。

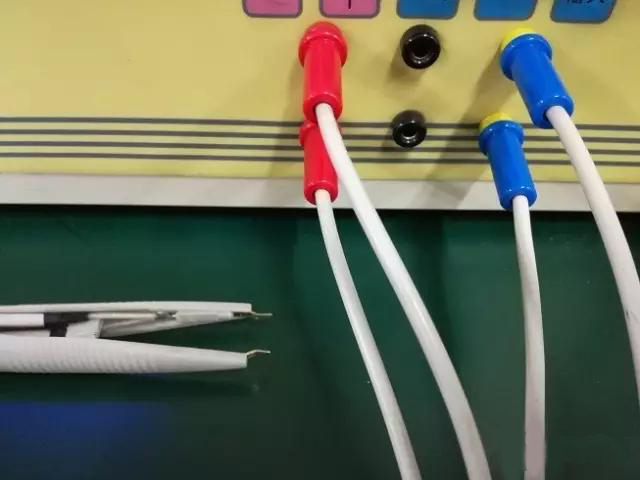

這樣測試的數據會比實際值偏大，容易受到測試人員的用力程度以及測試端子的磨損等影響。當然，作為一般的檢驗，操作人員稍加注意還是可以的。

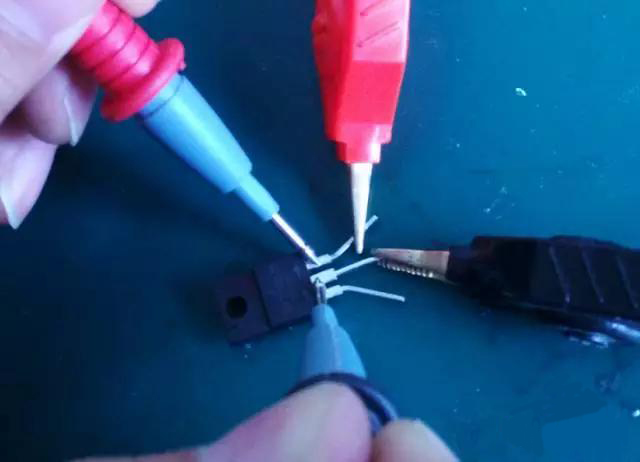

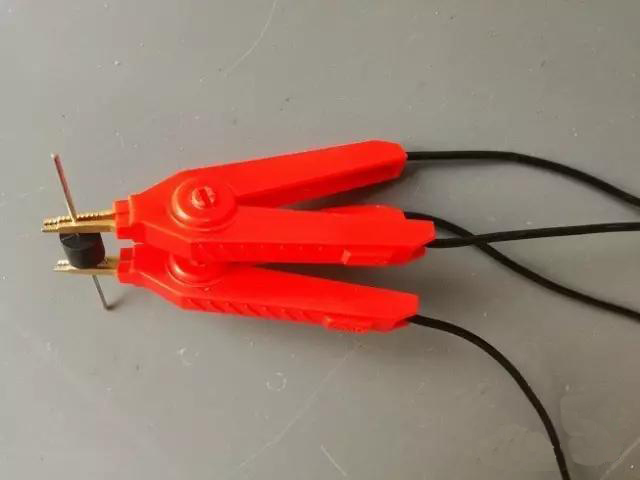

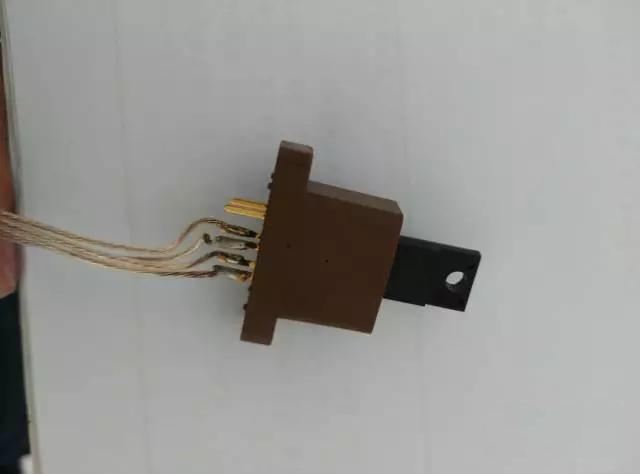

以上都是標準的開爾文測試連接方法。最后一張是在條件有限的時候采用恒流源和萬用表（配合示波器更好）配合測試。
