二極管應用電路設計了解

一、 實驗?zāi)康?/p>

1. 掌握實驗的基本操作以及元件連接的方法； 2. 加深對二極管的基本性質的了解； 3. 熟悉基準穩壓源的使用。 二、 實驗原理

1. 光電對管

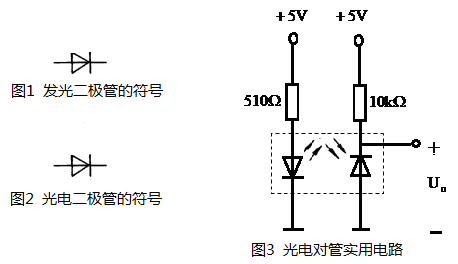

光電對管由紅外發光二極管和紅外接收二極管組成。發光二極管通常用砷化鎵、磷化鎵、磷砷化鎵等化合物制成，符號圖如圖1所示。當發光二極管外加正向電壓，使得正向電流足夠大時才發光 。正向電流越大，發光越強。而且構成發光二極管的材料不同，發出的光的波長也不同。本實驗用的紅外發光二極管的管壓降約為1.4V，工作電流一般小于20mA。

光電二極管與發光二極管性質相反，其符號如圖2所示。在無光照的情況下，光電二極管具有單向?qū)щ娦浴．?dāng)光電二極管外加正向電壓時，其伏安特性與普通二極管相同，即電流與電壓成指數關系；而當光電二極管外加反向電壓時，其反向電流（稱為暗電流）與照度成正比，其特性曲線是一組近似平行于橫軸的直線。

將紅外發光二極管與紅外接收管放置在一起就組成光電對管。紅外發光管發出紅外光，紅外接收管接收到紅外光時，其輸出電平和電流發生變化。光電對管的實用電路如圖3所示。

二極管應用電路設計

本次有關光電對管的實驗分為兩部分，一是利用RPR220型光電對管連接電
