ESD靜電二極管知識普及(ESD)

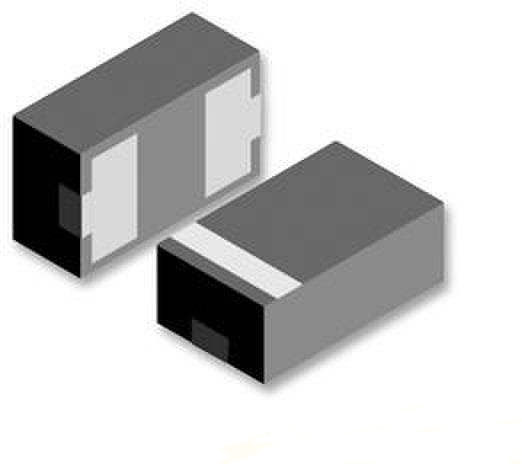

靜電保護元件(ElertroStaticDischarged Protection)防靜電管ESD靜電二極管簡稱ESD，是一種過壓、防靜電保護元件，是為高速數據傳輸應用的I/O端口保護設計的器件。

ESD靜電二極管封裝規格有：SOD-323封裝、SOD-523封裝、SOD-882封裝、DFN-1006封裝、DFN-1006BP封裝、DFN-1006DN封裝、SOD-882封裝、SOD-923封裝、SO-08封裝、SOP-14封裝、SOP-16封裝、SOT-23封裝、SOT-25封裝、SOT-26封裝、SOT-143封裝、SOT-323封裝、SOT-353封裝、SOT-363封裝、SOT-553封裝、SOT-563封裝、DSON-10封裝、MSOP-08封裝、DFN2010P8封裝、DFN2510P10封裝、DFN2626P10封裝、EMI系列、高分子ESD靜電二極管系列、SOD-123封裝、DFN0603(0201)封裝、SO-06封裝、SOT-363封裝、DFN2510封裝等規格系列。

產品電壓：2.5V-70V

產品特性：反應速度快（小于1ns），電容值低，體積小，集成度高，封裝多樣化，漏電流低，電壓值低（最低可做到2.5V）有助于保護敏感的電子電路不受靜電放電（ESD）事件的破壞，是理想的高頻數據保護器件。

產品應用：靜電保護元件被廣泛應用于HDMI接口、便攜式視頻設備、LCD等離子電視、USB2.0和USB3.0接口、GPS系統、便攜設備（PDA、DSC、藍牙）、打印機接口、衛星接收器、DVI、天線等進而改善對敏感電子元件的保護。

產品作用：ESD靜電二極管并聯于電路中，當電路正常工作時，它處于截止狀態（高阻態），不影響線路正常工作，當電路出現異常過壓并達到其擊穿電壓時，它迅速由高阻態變為低阻態，給瞬間電流提供低阻抗導通路徑,同時把異常高壓箝制在一個安全水平之內，從而保護被保護IC或線路；當異常過壓消失，其恢復至高阻態，電路正常工作。

ESD保護器件是用來避免電子設備中的敏感電路受到ESD(靜電放電)的影響。可提供非常低的電容，具有優異的傳輸線脈沖（TLP）測試，以及IEC6100-4-2測試能力，尤其是在多采樣數高達1000之后，進而改善對敏感電子元件的保護。
