發光二極管的檢測及使用

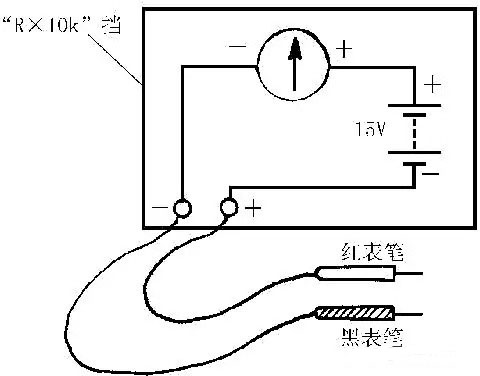

我們可以像檢測普通二極管那樣，用普通指針式萬用表來判斷發光 二極管的好壞和區分電極。將萬用表撥到“R×10k” 擋，測量發光二極管的正、反向電阻。一般在測正向電阻時，表針應偏轉過半，同時發光二極管中有一發亮光點。

我們可以像檢測普通二極管那樣，用普通指針式萬用表來判斷發光 二極管的好壞和區分電極。將萬用表撥到“R×10k” 擋，測量發光二極管的正、反向電阻。一般在測正向電阻時，表針應偏轉過半，同時發光二極管中有一發亮光點。

注意：由于萬 用表內的電池正極通黑表筆、負極通紅表筆，所以這時黑表筆所接引腳為發光二極管的正極、紅表筆所接為負 極。對調兩表筆后測其反向電阻，表針應幾乎不動（阻值應為無窮大），發光二極管中無發亮光點。在檢測中，若發現正、反向電阻相差很少，這只發光二極管很可能發光極弱或不 發光。若是兩次測量都呈短路（表針 偏轉到頭）或斷路（表針不動），則表明管子已壞了。

變色發光二極管好壞的檢測方法、極性判斷和顏色分辨等，均可參照檢測普通發光二極管的基本方法進行，這里不再贅述。

發光二極管的型號比較雜亂 繁多。雖然國產部標型號為 FGXXXXX，但市場上及設備上我們?nèi)钥梢姷皆S多以BTXXXX、2EFXXX、 LEDXXX 及 TMXXX 等廠標型號命名的發光二極管。 進口產品的型號也是五花八門。好在一 般使用場合對發光二極管要求不高，只 要外形及顏色相符，大多數不同型號的 發光二極管均可互換使用。對于高亮度或低電壓等特殊型發光二極管，可查閱相關產品手冊或資料后再選用。

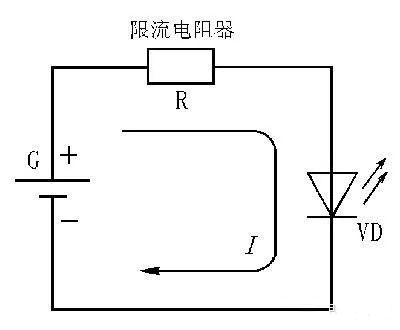

發光二極管可以用直流電，也可以用交流電或脈沖電流點亮。發光 二極管是一種電流型器件，其發光亮度 與工作電流成正比，而工作電流依它們的型號不同，一般在5～30mA范圍內（照明用發光二極管除外）。如果在 大電流下長期使用，容易使發光二極管 亮度衰退，降低使用壽命，過大的電流（指超過管子所允許的極限值）還會燒 毀管子。為了防止過大電流燒壞發光二 極管，電路中一定要串聯合適的限流電 阻器，切不可將發光二極管直接接到電 源兩端。

R =（電源電壓－發光二極管正向電壓降）÷工作電流

業余條件下，電壓型發光二 極管損壞后，可用一只普通發光二極管串聯一只限流電阻器代用。電阻值的大 小可按上面介紹的公式計算得出。變色 發光二極管的某一只管芯損壞后，可利 用其中未損壞的一只管芯作為單色發 光二極管使用。

要注意保護發光二極管管殼 的光潔，不使其受機械損傷，以免影響透光性能。管體也不能受力，安裝時其引腳根部（2mm 以內）不允許彎曲。
