發光二極管接入220V電路，若是用來作為電源指示燈，電路很簡單。它既可以采用電容降壓點亮，亦可以直接用電阻降壓點亮。下面分別介紹一下這兩種電路如何選取元件數值。

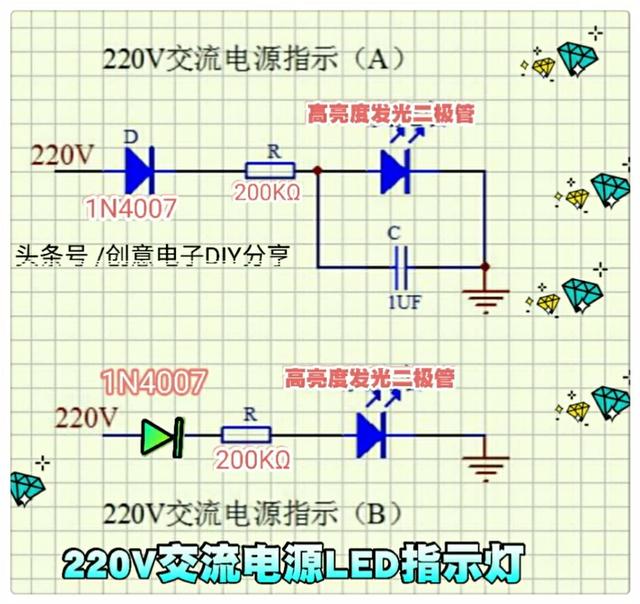

上圖為220V交流電源指示燈電路。現在很多電源插座里面用的LED電源指示燈，都是采用這種電阻降壓方法來點亮LED的（實際中，為了降低成本，很多插座里面就用一個LED串聯一個數百KΩ的電阻）。圖中的交流220V電壓經二極管1N4007整流后，變成脈動直流，這個電壓再經限流電阻R降壓后，即可點亮LED。1N4007負極的脈動直流電壓約為100V，若采用高亮度LED作為電源指示燈，那么工作電流取0.5～1mA即可（電流取得過大，晚上LED亮度太高，影響睡眠），故限流電阻R的計算公式為：R＝100V/ILED，ILED為LED的工作電流，這里取0.5mA，則R＝200KΩ，實際中R可以選用200KΩ、¼W的金屬膜電阻。R取200KΩ時，若晚上還嫌LED亮度太高，可以增大其阻值（筆者家里插座里面用的就是這種LED指示燈，其電阻用的是MΩ級的）。

這種用脈動直流點亮的LED指示燈，一般看不到LED是閃爍的。有時若感覺LED有些閃爍，可以在其兩端并聯一個1μF的獨石電容，這樣就不會閃爍了。

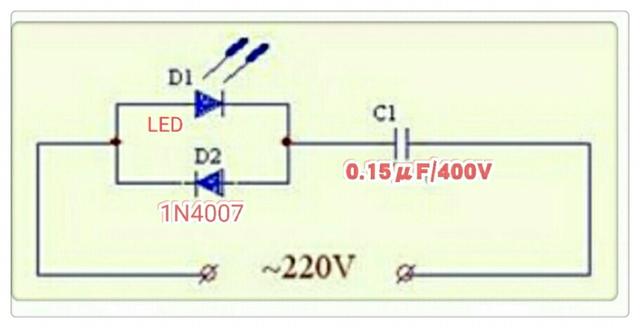

上圖為電容降壓點亮LED的電路。若采用高亮度LED，降壓電容一般選用0.1～0.22μF的電容即可。電容可以選用耐壓值為400V的滌綸電容。二極管D2用于保護LED在交流電負半周時不被擊穿。D2可選用1N400X系列的整流二極管。由于降壓電容的體積一般都比電阻大得多，故現在很多220V交流電源LED指示燈電路都采用電阻降壓。

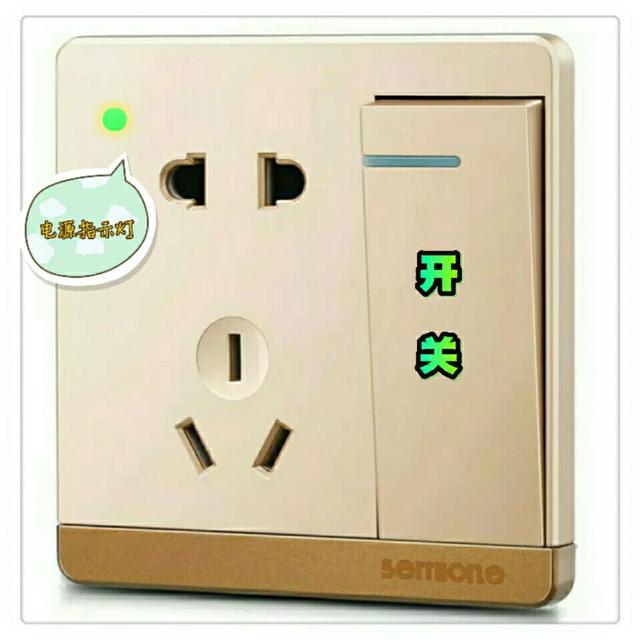

帶LED指示燈的電源插座。

目前市售的電源插座一般都沒有電源指示燈，使用有些不大方便。若給電源插座安裝上這種LED電源指示燈，將可以隨時知道插座上面接的負載是否斷電。

順便說一下，若LED接入220V交流電用于照明，現在一般都是采用PT4107、HV9910這類專用恒流驅動IC來驅動，很少再使用那種廉價的RC降壓電路來驅動。因?yàn)檫@種電容降壓驅動電路的可靠性不高，易損壞LED。
