復合三極管是什么-復合三極管應用在哪里

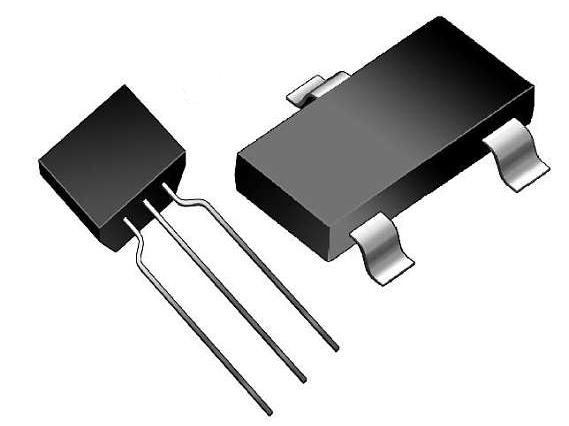

復合三極管

什么是復合三極管

復合三極管是將兩個和更多個晶體管的集電極連在一起，而將第一只晶體管的發射極直接耦合到第二只晶體管的基極，依次連接而成，最后引出E、B、C三個電極。也叫達林頓管，其放大倍數是兩者放大倍數的乘積。一般應用于功率放大器、穩壓電源電路中。

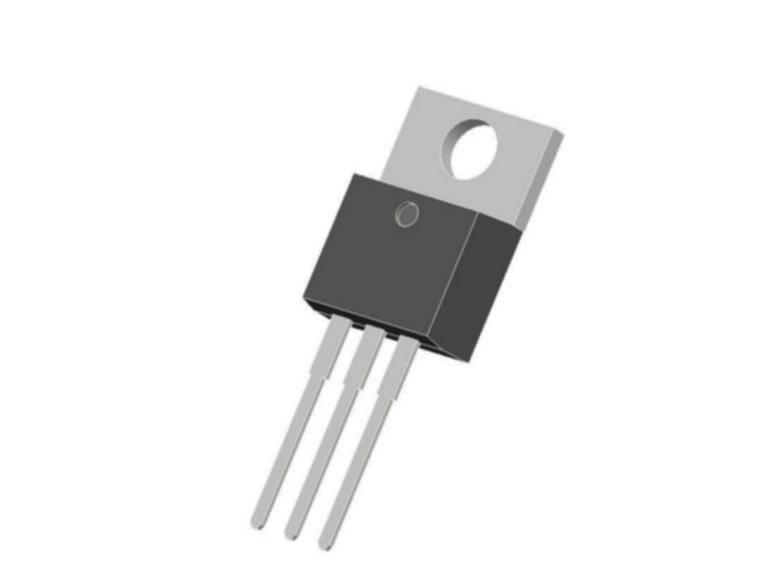

復合三極管

復合三極管可以應用在哪里

復合三級管都是應用在驅動LED智能顯示屏電路，LED智能顯示屏是由微型計算機控制，以LED矩陣板作顯示的系統，可用來顯示各種文字及圖案。該系統中的行驅動器和列驅動器均可采用高β、高速低壓降的復合三級管。用BD683(或BD677)型中功率NPN復合三級管作為列驅動器，而用BD682(或bd678)型PNP復合三級管作行驅動器，控制8×8LED矩陣板上相應的行(或列)的像素發光。應注意的是，復合三級管由于內部由多只管子及電阻組成，用萬用表測試時，be結的正反向阻值和普通三極管不同。對于高速復合三級管，有些管子的前級be結還反并聯一只輸入二極管，這時測出be結正反向電阻阻值很接近;容易誤判斷為壞管，這個請注意。
