分析開關電源中MOS管開關的全過程

極限參數

ID：最大漏源電流。是指場效應管正常工作時，漏源間所允許通過的最大電流。MOSFET的工作電流不應超過ID。此參數會隨結溫度的上升而有所減額。

IDM：最大脈沖漏源電流。反映了器件可以處理的脈沖電流的高低，此參數會隨結溫度的上升而有所減小。

PD：最大耗散功率。是指場效應管性能不變壞時所允許的最大漏源耗散功率。使用時，場效應管實際功耗應小于PDSM并留有一定余量。此參數一般會隨結溫度的上升而有所減額。

VGS：最大柵源電壓。是指柵源間反向電流開始急劇增加時的VGS值

Tj：最大工作結溫。通常為150℃或175℃，器件設計的工作條件下須確應避免超過這個溫度，并留有一定裕量。

TSTG：存儲溫度范圍。

V(BR)DSS ：漏源擊穿電壓。是指柵源電壓VGS為0時，場效應管正常工作所能承受的最大漏源電壓。加在場效應管上的工作電壓必須小于V(BR)DSS。它具有正溫度特性。故應以此參數在低溫條件下的值作為安全考慮。

V(BR)DSS/△Tj：漏源擊穿電壓的溫度系數，一般為0.1V/℃。

RDS(on）：在特定的VGS（一般為10V）、結溫及漏極電流的條件下，MOSFET導通時漏源間的最大阻抗。它是一個非常重要的參數，決定了MOSFET導通時的消耗功率。此參數一般會隨結溫度的上升而有所增大。故應以此參數在最高工作結溫條件下的值作為損耗及壓降計算。

VGS(th)：開啟電壓（閥值電壓）。當外加?xùn)艠O控制電壓VGS超過VGS(th)時，漏區和源區的表面反型層形成了連接的溝道。應用中，常將漏極短接條件下ID等于1毫安時的柵極電壓稱為開啟電壓。此參數一般會隨結溫度的上升而有所降低。

IDSS：飽和漏源電流，柵極電壓VGS=0、VDS為一定值時的漏源電流。一般在微安級。

IGSS：柵源驅動電流或反向電流。由于MOSFET輸入阻抗很大，IGSS一般在納安級。

gfs：跨導。是指漏極輸出電流的變化量與柵源電壓變化量之比，是柵源電壓對漏極電流控制能力大小的量度。

Qg：柵極總充電電量。MOSFET是電壓型驅動器件，驅動的過程就是柵極電壓的建立過程，這是通過對柵源及柵漏之間的電容充電來實現的。

Qgs：柵源充電電量。

Qgd：柵漏充電電量。

Ciss：輸入電容，將漏源短接，用交流信號測得的柵極和源極之間的電容 。Ciss= CGD + CGS 。對器件的開啟和關斷延時有直接的影響。

Coss：輸出電容，將柵源短接，用交流信號測得的漏極和源極之間的電容 。Coss = CDS +CGD 。

Crss：反向傳輸電容，在源極接地的情況下，測得的漏極和柵極之間的電容 Crss = CGD 。對于開關的上升和下降時間來說是其中一個重要的參數。

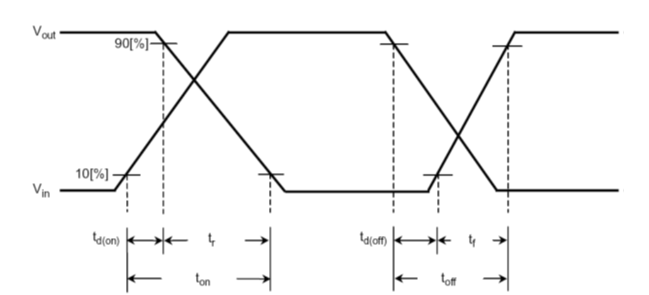

Td(on)：導通延遲時間。從有輸入電壓上升到10%開始到VDS （Vout ）下降到其幅值90%的時間(如下圖示)。

Tr：上升時間。輸出電壓VDS （Vout ）從90%下降到其幅值10%的時間。

Td(off)：關斷延遲時間。輸入電壓下降到90%開始到VDS （Vout ）上升到其關斷電壓時10%的時間。

Tf：下降時間。輸出電壓VDS （Vout ）從10%上升到其幅值90%的時間，參照下圖所示。

雪崩擊穿參數

如果電壓超過漏源極限電壓將導致器件處在雪崩狀態

EAS：?jiǎn)未蚊}沖雪崩擊穿能量，說明MOSFET所能承受的最大雪崩擊穿能量

IAR：雪崩電流

EAR：重復雪崩擊穿能量

體內二極管參數

IS：連續最大續流電流（從源極）

ISM：脈沖最大續流電流（從源極）

VSD：正向?qū)▔航?/p>

Trr：反向恢復時間

Qrr：反向恢復充電電量

Ton：正向?qū)〞r(shí)間（基本可以忽略不計）

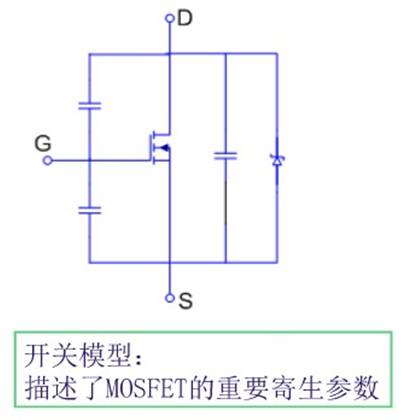

POWER MOSFET 等效模型

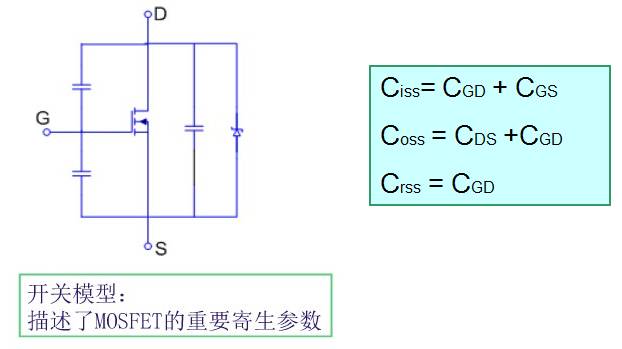

POWER MOSFET 寄生參數

MOS管的驅動

在進行驅動電路設計之前，必須先清楚MOS管的模型、MOS管的開關過程、MOS管的柵極電荷以及MOS管的輸入輸出電容、跨接電容、等效電容等參數對驅動的影響。驅動電路的好壞直接影響了電源的工作性能及可靠性，一個好的MOSFET驅動電路的基本要求是：

l開關管導通時，驅動電路應能提供足夠大的充電電流使柵源電壓上升到需要值，保證開關管快速開通且不存在上升沿的高頻震蕩。

l開關管導通期間驅動電路能保證MOSFET柵源間電壓保持穩定使其可靠導通。

l關斷瞬間驅動電路能提供一個低阻抗通路供MOSFET柵源間電壓快速瀉放，保證開關管能快速關斷。

l關斷期間驅動電路可以提供一定的負電壓避免受到干擾產生誤導通。

l驅動電路結構盡量簡單，最好有隔離 。

POWER MOSFET 驅動保護

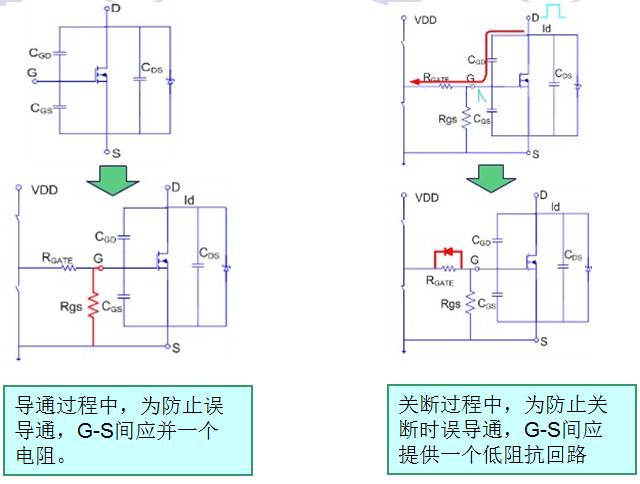

POWER MOSFET 驅動電阻的影響

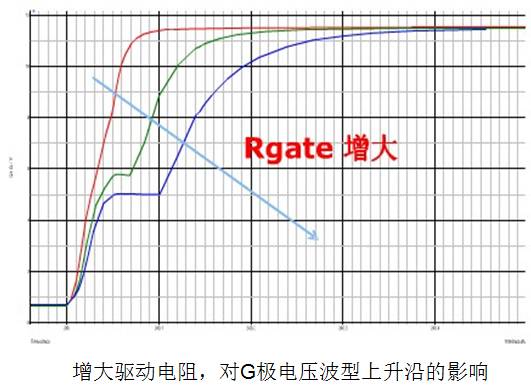

驅動電阻增大，驅動上升變慢，開關過程延長，對EMI有好處，但是開關損耗會增大，因此選擇合適的驅動電阻很重要。

幾種常見的MOSFET驅動電路

l不隔離互補驅動電路

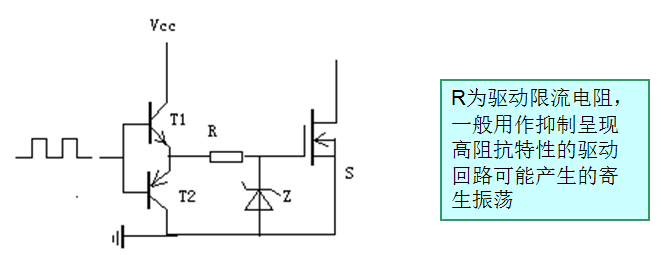

由于MOSFET為電壓型驅動器件，當其關斷時，漏源兩端的電壓的上升會通過結電容在柵源兩端產生干擾電壓，如圖所示的電路不能提供負電壓，因此其抗干擾性較差，有條件的話可以將其中的地?fù)Q成-Vcc，以提高抗干擾性及提高關斷速度。

l隔離驅動電路

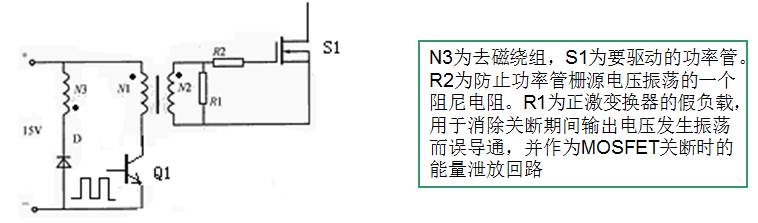

（1）正激驅動電路

該驅動電路的導通速度主要與被驅動S1柵源極等效輸人電容的大小、Q1的驅動信號的速度以及Q1所能提供的電流大小有關.

優點：

電路簡單，并實現了隔離驅動。

只需單電源即可提供導通時的正電壓及關斷時的負電壓。

占空比固定時，通過合理的參數設計，此驅動電路也具有較快的開關速度。

缺點：

由于變壓器副邊需要一個較大的防振蕩電阻，該電路消耗比較大。

當占空比變化時關斷速度變化加大。 脈寬較窄時，由于儲存的能量減少導致MOSFET關斷速度變慢

（2）有隔離變壓器互補驅動電路

優點：

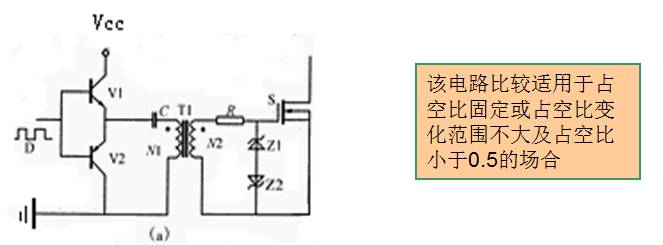

電路簡單可靠，具有電氣隔離作用。當脈寬變化時，驅動的關斷能力不會隨著變化。

該電路只需一個電源，隔直電容C的作用在關斷時提供一個負壓，從而加速了功率管的關斷，有較高的抗干擾能力。

缺點：

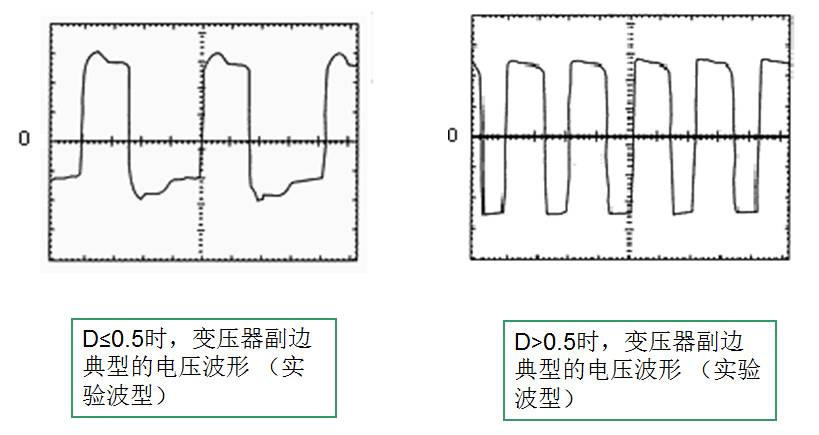

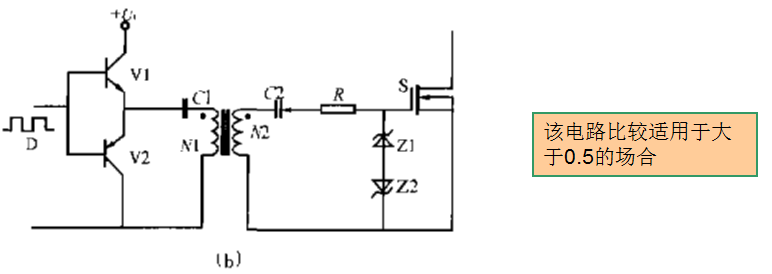

輸出電壓幅值會隨著占空比變化而變化。當D較小時，負電壓較小，抗干擾能力變差，同時正向電壓高，應注意不要超過柵源允許電壓；當D大于0.5時，正向電壓降低，負電壓升高，應注意使其負電壓不要超過柵源允許電壓 。

此時副邊繞組負電壓值較大，穩壓二極管Z2的穩壓值為所需的負向電壓值，超過部分電壓降在電容C2上。

MOSFET導通過程詳細分析

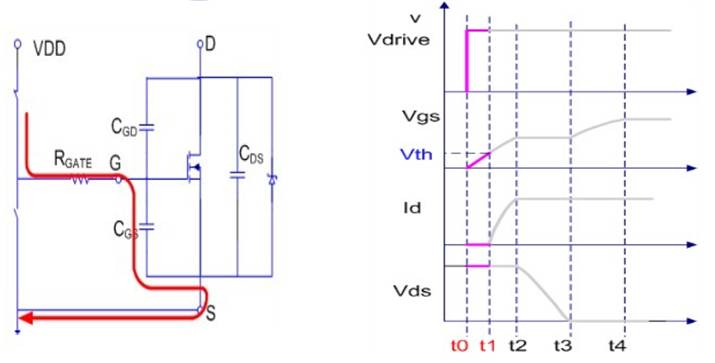

T0~T1：驅動通過RGATE對Cgs充電，電壓Vgs以指數的形式上升

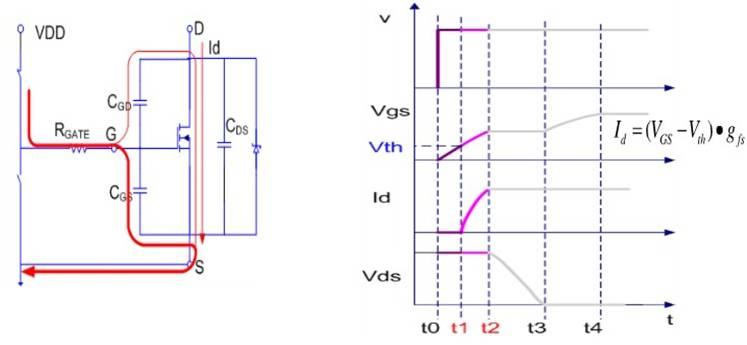

T1~T2：Vgs達到MOSFET開啟電壓，MOSFET進入線性區，Id緩慢上升，至T2時刻Id到達飽和或是負載最大電流。在此期間漏源極之間依然承受近乎全部電壓Vdd 。

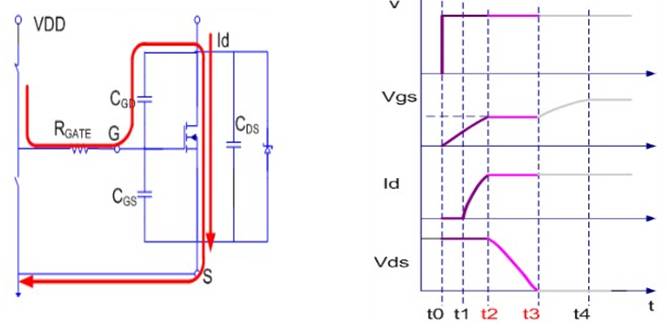

T2~T3：T2時刻 Id達到飽和并維持穩定值，MOS管工作在飽和區，Vgs固定不變，電壓Vds開始下降。此期間Cgs不再消耗電荷， VDD開始給Cgd提供放電電流。

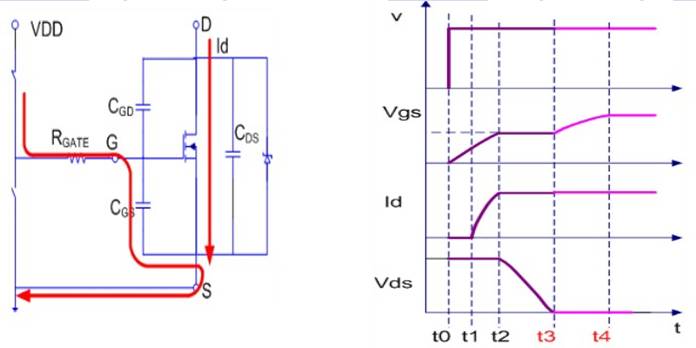

T3~T4： 電壓Vds下降到0V，VDD繼續給Cgs充電，直至Vgs=VDD，MOSFET完成導通過程。

重要說明

Vgs的各個階段的時間跨度同柵極消耗電荷成比例（因△Q= IG△T，而IG在此處為恒流源之輸出）。

T0~ T2跨度代表了Ciss（VGS+ CGD）所消耗的電荷，對應于器件規格書中提供的參數Qgs(Gateto Source Charge)。

T2~ T3跨度代表了CGD（或稱為米勒電容）消耗的電荷，對應于器件規格書中提供的參數Qds(Gateto Drain (“Miller”) Charge)。

T3時刻前消耗的所有電荷就是驅動電壓為Vdd、電流為Id的MOSFET所需要完全開通的最少電荷需求量。T3以后消耗的額外電荷并不表示驅動所必須的電荷，只表示驅動電路提供的多余電荷而已。

開關損失：在MOSFET導通的過程中，兩端的電壓有一個下降的過程，流過的電流有一個上升的過程，那么這段時間里，MOS管損失的是電壓和電流的乘積，稱為開關損失。

導通損耗： MOS管在導通之后，電流在導通電阻上消耗能量，稱為導通損耗

整體特性表現：

驅動電量要求：

△Q t0 ~ t4= (t4－t0 )IG = VG（CGS + CGD）+ VDDCGD

驅動電流要求：

IG=△Q t0 ~ t4 /(t4－t0)≈△Q t0 ~ t3 / (t3－t0)≈Qg/(Td(on) + Tr)

驅動功率要求：

Pdrive=∫t4－t0 vg(t)ig(t)≈VG△Q≈VG〔VG（CGS+CGD）+ VDDCGD〕

驅動電阻要求：

RG =VG / IG

一般地可以根據器件規格書提供的如下幾個參數作為初期驅動設計的計算假設

a)  Qg(Total Gate Charge)：作為最小驅動電量要求。

b)相應地可得到最小驅動電流要求為IG≈Qg/(td(on)+tr)。

c)Pdrive=VG*Qg作為最小驅動功率要求。

d)相應地，平均驅動損耗為VG*Qg*fs

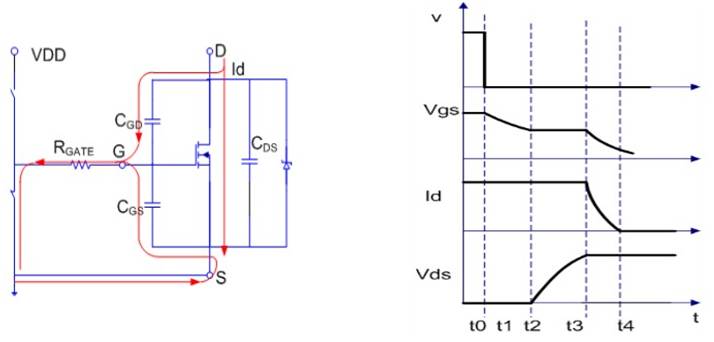

MOSFET關斷過程

MOSFET關斷過程是開通過程的反過程
