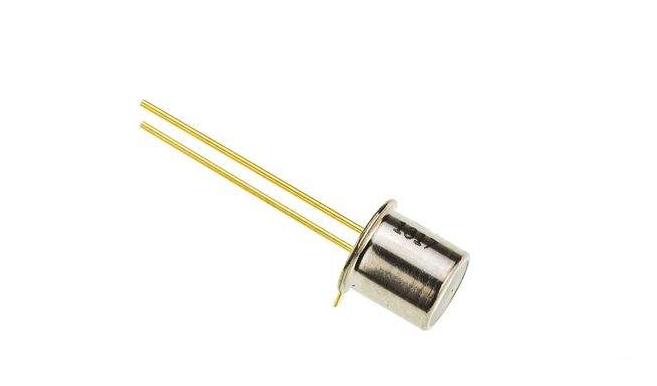

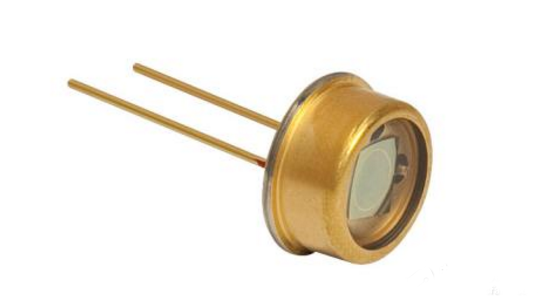

光電二極管和普通二極管一樣，也是由一個PN結組成的半導體器件，也具有單方向?qū)щ娞匦浴５陔娐分兴皇亲髡髟前压庑盘栟D(zhuǎn)換成電信號的光電傳感器件。

光電二極管原理

普通二極管在反向電壓作用時處于截止狀態，只能流過微弱的反向電流，光電二極管在設計和制作時盡量使PN結的面積相對較大，以便接收入射光。光電二極管是在反向電壓作用下工作的，沒有光照時，反向電流極其微弱，叫暗電流；有光照時，反向電流迅速增大到幾十微安，稱為光電流。光的強度越大，反向電流也越大。光的變化引起光電二極管電流變化，這就可以把光信號轉換成電信號，成為光電傳感器件。

光電二極管的好壞測試方法

光電二極管的種類很多，多應用在紅外遙控電路中。為減少可見光的干擾，常采用黑色樹脂封裝，可濾掉700nm波長以下的光線。光電二極管對長方形的管子，往往做出標記角，指示受光面的方向。一般情況下管腳長的為正極。光電二極管的管芯主要用硅材料制作。光電二極管常用英文縮寫PD表示。

測量光電二極管有以下三種方法。

（1）電阻測量法：用萬用表R&TImes;100或R&TImes;1K擋。像測普通二極管一樣，正向電阻應為10K左右，無光照射時，反向電阻應為∞，然后讓光電二極管見光，光線越強反向電阻應越小。光線特強時反向電阻可降到1K以下。這樣的管子就是好的。若正反向電阻都是∞或零，說明管子是壞的。

（2）電壓測量法：把萬用表（指針式）接在直流1V左右的擋位。紅表筆接光電二極管正極，黑表筆接負極，在陽光或白熾燈照射下，其電壓與光照強度成正比，一般可達0.2~0.4V。

（3）電流測量法：把指針式萬用表撥在直流50μA或500μA擋，紅表筆接光電二極管正極，黑表筆接負極，在陽光或白熾燈照射下，起短路電流可達數十到數百微安

不同種類的二極管如何代換：

1、檢波二極管的代換 檢波二極管損壞后，若無同型號二極管更換時，也可以選用半導體材料相同，主要參數相近的二極管來代換。在業余條件下，也可用損壞了一個PN結的鍺材料高頻晶體管來代用。

2．整流二極管的代換 整流二極管損壞后，可以用同型號的整流二極管或參數相販其它型號整流二極管代換。

通常，高耐壓值（反向電壓）的整流二極管可以代換低耐壓值的整流二極管，而低耐壓值的整流二極管不能代換高耐壓值的整流二極管。整流電流值高的二極管可以代換整流電流值低的二極管，而整流電流值低的二極管則不能代換整流電流值高的二極管。

3、穩壓二極管的代換 穩壓二極管損壞后，應采用同型號穩壓二極管或電參數相同的穩壓二極管來更換。

可以用具有相同穩定電壓值的高耗散功率穩壓二極管來代換耗散功率低的穩壓二極管，但不能用耗散功率低的穩壓二極管來代換耗散功率高的穩壓二極管。例如，0.5W、6.2V的穩壓二極管可以用1W、6.2V穩壓二極管代換。

4、開關二極管的代換 開關二極管損壞后，應用同型號的開關二極管更換或用與其主要參數相同的其它型號的開關二極管來代換。

高速開關二極管可以代換普通開關二極管，反向擊穿電壓高的開關二極管可以代換反向擊穿電壓低的開關二極管。

5、變?nèi)荻O管的代換 變?nèi)荻O管損壞后，應更換與原型號相同的變?nèi)荻O管或用其主要參數相同（尤其是結電容范圍應相同或相近）的其它型號的變?nèi)荻O管來代換。

晶體二極管的識別方法及其作用 ：

晶體二極管在電路中常用“D”加數字表示，如： D5表示編號為5的二極管。

1、作用：二極管的主要特性是單向?qū)щ娦裕簿褪窃谡螂妷旱淖饔孟拢瑢娮韬苄。欢诜聪螂妷鹤饔孟聦娮铇O大或無窮大。正因為二極管具有上述特性，無繩電話機中常把它用在整流、隔離、穩壓、極性保護、編碼控制、調頻調制和靜噪等電路中。

電話機里使用的晶體二極管按作用可分為：整流二極管（如1N4004）、隔離二極管（如1N4148）、肖特基二極管（如BAT85）、發光二極管、穩壓二極管等。

2、識別方法：二極管的識別很簡單，小功率二極管的N極（負極），在二極管外表大多采用一種色圈標出來，有些二極管也用二極管專用符號來表示P極（正極）或N極（負極），也有采用符號標志為“P”、“N”來確定二極管極性的。發光二極管的正負極可從引腳長短來識別，長腳為正，短腳為負。

3、測試注意事項：用數字式萬用表去測二極管時，紅表筆接二極管的正極，黑表筆接二極管的負極，此時測得的阻值才是二極管的正向?qū)ㄗ柚担@與指針式萬用表的表筆接法剛好相反。

常用的1N4000系列二極管耐壓比較如下：

型號 1N4001　 1N4002　 1N4003　 1N4004　 1N4005　 1N4006 　1N4007

耐壓（V） 50　 100　 200 400　 600　 800 1000

電流（A） 均為1
