壹芯微作為國內專業生產三極管的生產廠家,生產技術已經是非常的成熟,進口的測試儀器,可以很好的幫組到客戶朋友穩定好品質,也有專業的工程師在把控穩定質量,協助客戶朋友解決一直客戶自身解決不了的問題,每天會分析一些知識或者客戶的一些問題,來出來分享,光電自動控制電路設計用小功率NPN型8050三極管,請看下方

8050和8550三極管作為常用的電子元器件，一般被用來做功率放大電路和開關電路，今天特別整理結合該管子做的一種光電自動控制電路，加深大家對它的認識。

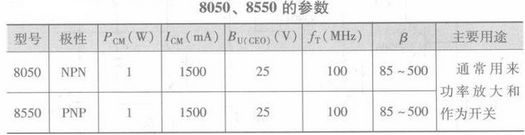

8050和8550三極管的參數

光敏電阻器作為光電傳感元件，VT1和VT2接成類似復合電路管形式，當有光照時，電動機開始運轉，光敏電阻有光照時的阻值2-10千歐，遠大于偏置電阻R的阻值，不能產生維持VT飽和導通所需要強度的電流。

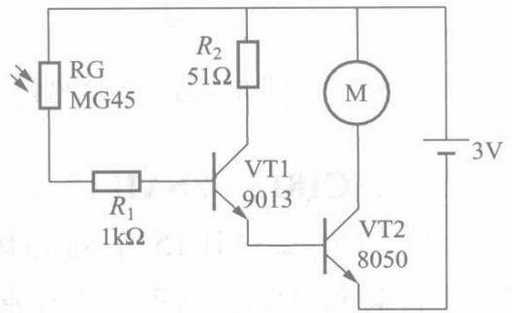

圖為基于8050三極管設計的光電自動控制電路

因此，需要先用一只三極管進行電流放大，在驅動開關晶體管工作。VT1的發射極電流也是VT2的基極電流，R2既是VT1的負載電阻，也是VT2的基極限流電阻。因此VT1基極輸入微弱的電流）（0.1毫安），可以控制末級VT2較強電流，從而驅動電動機運轉。VT1選用小功率NPN型硅管9013，VT2選用小功率NPN型硅管8050三極管。
以上就是為大家整理的基于8050三極管設計的光電自動控制電路，希望能對大家有所助益。
