什么是功率電感

功率電感是貼片電感(Chip inductors)的簡稱，又稱為大電流電感和表面貼裝高功率電感。具有小型化，高品質，高能量儲存和低電阻等特性。

一般電子線路中的電感是空心線圈，或帶有磁芯的線圈，只能通過較小的電流，承受較低的電壓;而功率電感也有空心線圈的，也有帶磁芯的，主要特點是用粗導線繞制，可承受數十安，數百，數千，甚至于數萬安。

功率貼片電感是分帶磁罩和不帶磁罩兩種，主要由磁芯和銅線組成。 在電路中主要起濾波和振蕩作用。

功率電感的特性是什么

1、表面貼裝高功率電感。

2、具有小型化，高品質，高能量儲存和低電阻之特性。

3、主要應用在電腦顯示板卡，筆記本電腦，脈沖記憶程序設計，以及DC-DC轉換器上。

4、可提供卷軸包裝適用于表面自動貼裝。

功率電感的作用

1. 阻流作用：線圈中的自感電動勢總是與線圈中的電流變化相對抗。主要可分為高頻阻流線圈及低頻阻流線圈。

2. 調諧與選頻作用：電感線圈與電容器并聯可組成LC調諧電路。即電路的固有振蕩頻率f0與非交流信號的頻率f相等，則回路的感抗與容抗也相等，于是電磁能量就在電感、電容之間來回振蕩，這就是LC回路的諧振現象。諧振時由于電路的感抗與容抗等值又反向，因此回路總電流的感抗最小，電流量最大（指f=f0的交流信號），所以LC諧振電路具有選擇頻率的作用，能將某一頻率f的交流信號選擇出來。

功率電感的分類

1. 繞線型

它的特點是電感量范圍廣(mH～H)，電感量精度高，損耗小(即Q大)，容許電流大、制作工藝繼承性強、簡單、成本低等，但不足之處是在進一步小型化方 面受到限制。陶瓷為芯的繞線型片電感器在這樣高的頻率能夠保持穩定的電感量和相當高的Q值，因而在高頻回路中占據一席之地。

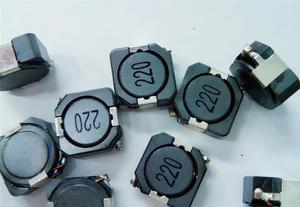

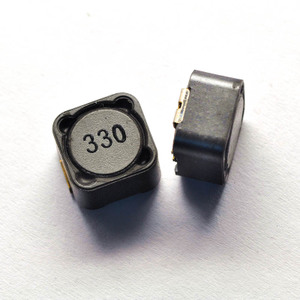

功率電感

TDK的NL系列電感為繞線型，0.01~100uH，精度5%，高Q值，可以滿足一般需求。

NLC型 適用于電源電路，額定電流可達300mA;NLV型為 高Q值，環保(再造塑料)，可與NL互換;NLFC 有磁屏，適用于電源線。

2. 疊層型

它具有良好的磁屏蔽性、燒結密度高、機械強度好。不足之處是合格率低、成本高、電感量較小、Q值低。

它與繞線片式電感器相比有諸多優點：尺寸小，有利于電路的小型化，磁路封閉，不會干擾周圍的元器件，也不會受臨近元器件的干擾，有利于元器件的高密度安裝;一體化結構，可靠性高;耐熱性、可焊性好;形狀規整，適合于自動化表面安裝生產。

TDK的MLK型電感，尺寸小，可焊性好，有磁屏，采用高密度設計，單片式結構，可靠性高;MLG型的感值小，采用高頻陶瓷，適用于高頻電路;MLK型工作頻率12GHz，高Q，低感值(1n~22nH)

3. 薄膜片式

具有在微波頻段保持高Q、高精度、高穩定性和小體積的特性。其內電極集中于同一層面，磁場分布集中，能確保裝貼后的器件參數變化不大，在100MHz以上呈現良好的頻率特性。

4. 編織型

特點是在1MHz下的單位體積電感量比其它片式電感器大、體積小、容易安裝在基片上。用作功率處理的微型磁性元件。
