光敏電阻的基礎知識圖

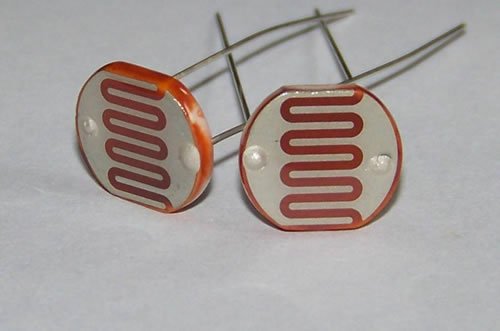

一、光敏電阻

光敏電阻是用硫化隔或硒化隔等半導體材料制成的特殊電阻器，表面還涂有防潮樹脂，具有光電導效應。

二、特性

光敏電阻對光線十分敏感。光照愈強，阻值就愈低。隨著光照強度的升高，電阻值迅速降低，可降低至1KΩ以下。

三、工作原理

光敏電阻的工作原理是基于內光電效應，即在半導體光敏材料兩端裝上電極引線，將其封裝在帶有透明窗的管殼里就構成光敏電阻。為了增加靈敏度，兩電極常做成梳狀。

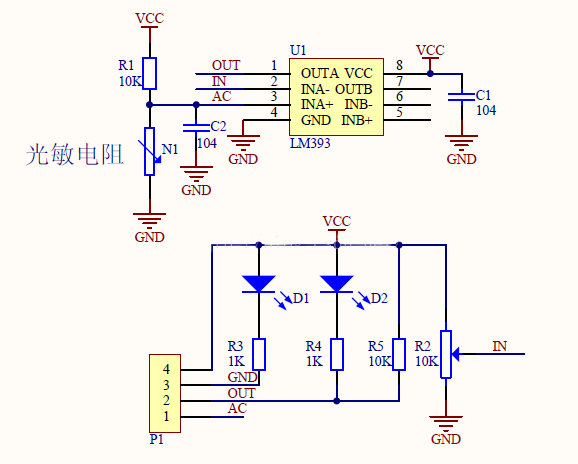

四、光敏模塊原理圖

五、用途

1. 光敏電阻模塊對環境光強最敏感，一般用來檢測周圍環境的亮度和光強。

2. 模塊在無光條件或者光強達不到設定閾值時，DO 口輸出高電平，當外界環境光強超過設定閾值時，模塊D0 輸出低電平。

3. 小板數字量輸出D0 可以與單片機直接相連，通過單片機來檢測高低電平，由此來檢測環境的光強改變。

4. 小板模擬量輸出AO 可以和AD 模塊相連，通過AD 轉換，可以獲得環境光強更精準的數值。
