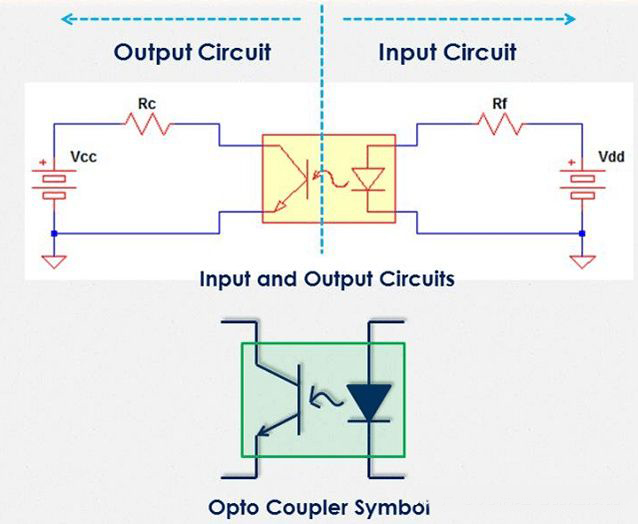

光耦合器有效隔離輸出與輸入電路

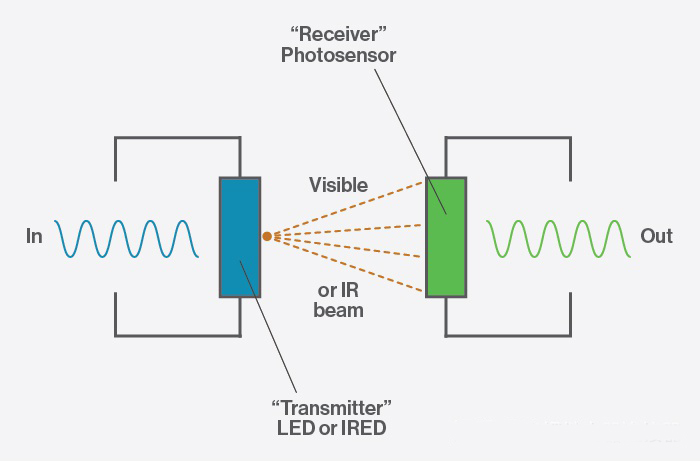

光耦合器的工作原理。

默認情況下，光敏設備通常默認不連接，以提供對紅外光的最高靈敏度。它還可以通過外部電阻接地，以實現更高的開關靈敏度控制。該設備基本上像開關一樣工作，連接PCB上的兩個隔離電路。當電流停止流過LED時，光敏設備也停止導電并關閉。所有這些切換都是通過玻璃，塑料或空氣的空隙進行的，LED或光敏器件之間沒有電氣部件。都是關于光的。

先進光半導體-光電耦合器

光耦產品優勢和類型！

如果您設計的電子設備容易受到電涌，雷擊，電源尖峰等的影響，那么您將需要一種保護低壓設備的方法。如果正確使用，光耦合器可以有效地：

先進光半導體

•消除信號中的電氣噪聲

•將低壓設備與高壓電路隔離

•允許您使用小的數字信號來控制較大的交流電壓

光耦合器有四種配置。每種配置與不同的光敏設備共享相同的紅外LED。這些包括：通常在直流電路中使用的光電晶體管和光電達林頓，以及用于控制交流電路的光電SCR和光電可控硅。典型應用：光耦合器既可以單獨用作開關設備，也可以與其他電子設備一起使用，以在低壓和高壓電路之間提供隔離。通常，您會發現這些設備用于：

•微處理器輸入/輸出切換

•直流和交流電源控制

•通訊設備保護

•電源調節

先進光半導體

在這些應用程序中，您將遇到各種配置。一些示例包括：

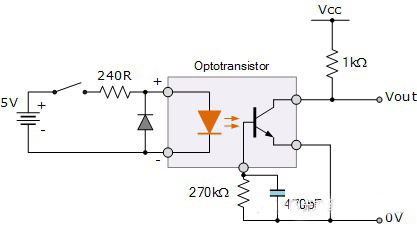

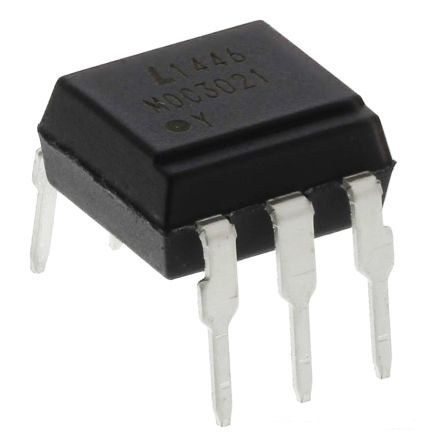

光電晶體管直流開關,此配置將檢測直流信號，還允許您控制交流供電的設備。MOC3020非常適合用于控制市電連接或使用限流電阻為另一個Photo-Triac提供閘極脈沖。

光耦繼電器-先進光半導體

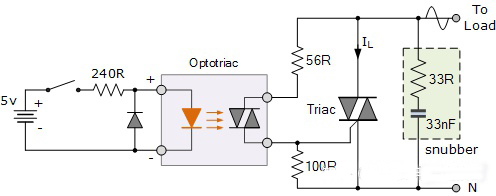

三端雙向可控硅光電耦合器

該配置將允許您控制交流供電的負載，例如電動機和燈。它還具有過零檢測功能，可以在AC周期的兩半進行傳導。這樣，在切換感性負載時，負載即可接收全部功率，而不會出現大的電流尖峰。
