紅外接收二極管制作遙控檢測電路圖

元件選擇：

T1~T3應采用9013型等硅NPN三極管，β≥100，BVceo≥25V。V1為紅外光敏二極管，D、D2為IN4148型硅開關二極管，D;~D6為IN4001型等硅整流二極管，D，為1/2W、15V穩壓二極管，如2CW20型等。LED可用普通紅色發光二極管。

Rp可用WH7型微調電阻器，其余電阻均用RTX-1/8W型碳膜電阻器。C1、C2可采用CD11-25V型電解電容器，C3要用CBB-400V型聚苯電容器。K可用JRX-13F、CD12V小型電磁繼電器，要求有兩組轉換接點。

發射器：LED1、LED2最好采用與V：相配套的紅外發光二極管。R為RJ-1/2W金屬膜電阻器。SB可用6X6小型輕觸按鍵開關，也可用磷銅皮自制。;

3，安裝與調試

自行設計印刷電路，選擇合適元件安裝在自己制作的印刷電路板上。

全部元器件安裝好后，再進行調試。首先將微調電阻器RP的中心端旋到阻值中間位置，在插座X處先接一只40W白熾燈泡作為被控電器，將遙控發射器對準接收器VI，點按一下發射器的按鍵SB，看燈泡是否能被點亮;再長按一下發射器的按鍵SB，看燈泡是否立刻熄滅。如符合要求，再逐漸拉開距離試之，要求在8~10m內能可靠控制。如不合要求應檢查線路是否有誤，并可調整可變電阻Rp試之。調整Rp，可以改變遙控器的接收靈敏度，Rp阻值調得大，光控靈敏度相應要高些，但易受雜光干擾。調試合格后，將兩機分別裝人兩只塑料小盒里，即可投人使用。

紅外線遙控控制器：

這種紅外線遙控器，只要點按一下紅外光發射器，被控電器就通電工作;按動發射器的時間稍長，被控電器就斷電停止工作。

遙控控制器的電路如圖1所示。D3~D、C2、C3組成簡單的電容降壓橋式整流穩壓電路，接通電源后，C2兩端即輸出15V左右的穩定直流電壓供整個電子線路用電。平時三極管T~T;均處于截止狀態，繼電器K釋放，其常開接點K-、K-2均打開，插在插座X里的被控家用電器無電不工作。

如按一下紅外光發射器，紅外光接收二極管VI，受紅外光照射立刻呈低電阻狀態，T，導通，電源一路經T1、D1、R2注人T3的基極，使T，迅速導通，繼電器K通電吸合，其常開接點K-。、K-2閉合。K-：使繼電器K自鎖，K-2接通被控電器電源，電器就通電工作，同時發光二極管LED點亮發光表示遙控器對外送電。電源另-路經T1、R：向電容C1充電，由于紅外光照射V1的時間極短，故T很快就恢復截止狀態，所以C1兩端電壓不可能充到T2的開門電平，T2仍能保持截止狀態，對線路無任何影響。需要關閉電器時，只要按動發射器的時間長-一些，使C;兩端電壓充到約0.65V左右，T2就由截止狀態進人導通態，T2的集電極輸出低電平，T2就由導通態進人截止態，繼電器K失電釋放，K-K-2打開，線路回復到原來的關機狀態。

圖2是紅外光發射器電路，采用兩只紅外發光二極管LED，和LED2的目的是增強紅外光線，能有效加大遙控距離。為防止可見光的干擾，可在接收器的紅外光敏二極管V;前面加裝濾色片。此遙控器也可采用普通手電筒取代紅外光發射器，但V1前面的濾色片應去除，為防止雜光干擾，可在V1周圍加裝遮光筒，使只有手電筒發出的直射光線才能照射到V］。

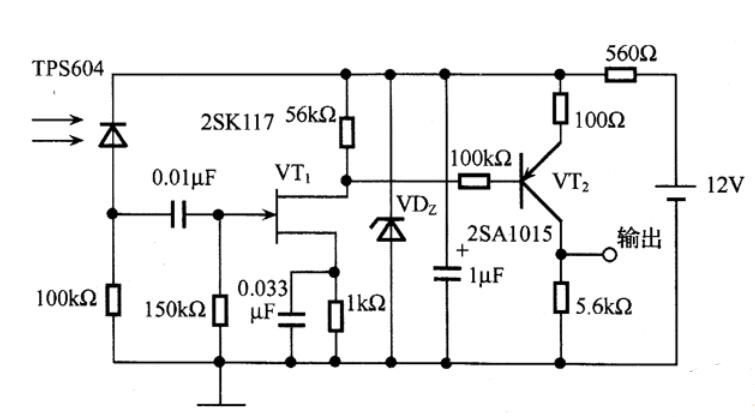

簡單的紅外接收二極管遙控接收電路圖

如圖所示，圖是紅外線遙控接收裝置實例。紅外線傳感器有多種，這里選用光電二極管TPS604。工作原理簡介如下：光電二極管TPS604接收到被調制的紅外線的微弱信號，先經場效應晶體管VT1的前級放大，再經晶體管VT2進行適當?shù)姆糯螅蒛T2的集電極輸出相應信號控制有關電路。

VDZ穩壓管為 +5V、 VT1為3DJ6 VT2為 C8550。

紅外接收二極管制作遙控檢測電路
