IGBT單管與MOS管的區別-MOSFET是MOS嗎

IGBT在結構上是NPN行MOSFET增加一個P結，即NPNP結構，在原理上是MOS推動的P型BJT；

多的這個P層因內有載流子，有電導調制作用，可以使IGBT在跟高電壓和電流下，有很低的壓降，因此IGBT可以做到很高電壓（目前最大6500V），但由于載流子存在，IGBT關斷是電流會拖尾，關斷速度會減低；

MOS管就是MOSFET的簡稱了；

IGBT和MOS管是全控器件，是電壓型驅動，即通過控制柵極電壓來開通或關斷器件；可控硅是半控器件，電流型驅動，即給柵極通一定的電流，可以是可控硅開通，但是一旦開通，就不受柵極控制，將柵極的電壓電流信號去除，仍然保持開通，只用流過可控硅的電流減小，或可控硅AK兩端加反壓，才能關斷；

IGBT和MOS管頻率可以做到幾十上百KHz，但可控硅一般在1KHz以內。

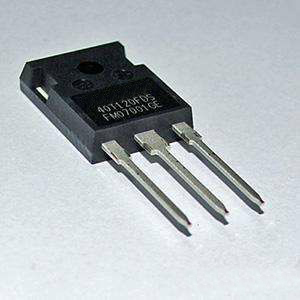

IGBT單管和MOS管的區別：

1、從結構來說，以N型溝道為例，IGBT與MOSFET（VDMOS）的差別在于MOSFET的襯底為N型，IGBT的襯底為P型。

2、從原理上說IGBT相當與一個mosfet和一個BIpolar的組合，通過背面P型層的空穴注入降低器件的導通電阻，但同時也會引入一些拖尾電流等問題。

3、從產品來說，IGBT一般用在高壓功率產品上，從600V到幾千伏都有；MOSFET應用電壓相對較低從十幾伏到1000左右。

MOS管就是MOSFET的簡稱
