壹芯微作為國內專業生產三極管的生產廠家,生產技術已經是非常的成熟,進口的測試儀器,可以很好的幫組到客戶朋友穩定好品質,也有專業的工程師在把控穩定質量,協助客戶朋友解決一直客戶自身解決不了的問題,每天會分析一些知識或者客戶的一些問題,來出來分享,今天我們分享的是，J3Y貼片三極管參數與引腳,請看下方

本文主要是關于j3y貼片三極管引腳及參數介紹，并詳盡描述了關于j3y貼片三極管的管腳識別。

貼片三極管貼片三極管基本作用是放大，它可以把微弱的電信號放大到一定強度，當然這種轉換仍然遵循能量守恒，它只是把電源的能量轉換成信號的能量罷了。

三極管有一個重要參數就是電流放大系數β。當三極管的基極上加一個微小的電流時，在集電極上可以得到一個是注入電流β倍的電流，即集電極電流。并且基極電流很小的變化可以引起集電極電流很大的變化，這就是貼片三極管的放大作用。

三極管還可以作電子開關，以及配合其它電子元件還可以構成振蕩器等。在代換時，必須了解清楚原管子（或要求的管子）的性能（是通用三極管、是開關三極管等）、結構（如達林頓管、帶阻貼片三極管、組合貼片三極管）或有特殊要求（如高反壓、低噪聲等）及—些主要參數然后從手冊（或公司數據手冊）找同一性能、功能、結構及參數相似的進行試驗或代換，另外，要注意的是工作頻率（是MF段、HF段、VHF段或UHF段等）．選用的要滿足工作頻率的要求。

j3y貼片三極管引腳及參數類別：

貼片三極管-晶體管/完整型號：S8050管體印字（marking）：J3Y封裝：SOT-23極性：NPN放大系數hFE：200 ~ 500耗散功率PCM ：300 mW集電極電流Ic：500mA頻率：150Mhz

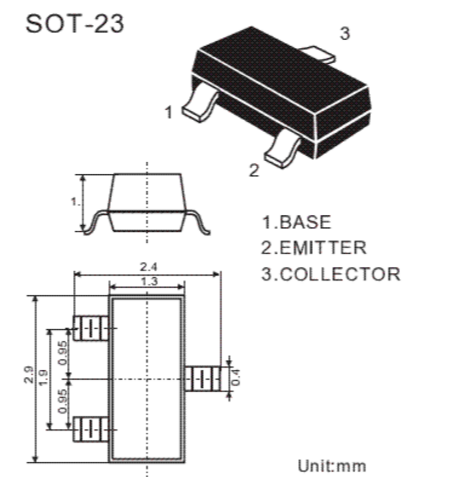

引腳圖NPN三極管

將三個腳貼在桌面上，單個的引腳向上，兩個腳朝自己身體放置，單個腳是集電極，左腳為基極右腳為發射極

貼片三極管j3y管型的識別

貼片三極管j3y內部有兩個PN結，可用萬用表電阻檔分辨e、b、c三個極。在型號標注模糊的情況下，也可用此法判別貼片三極管j3y管型。① 基極的判別判別管極時應首先確認基極。對于PNP管，用黑表筆接假定的基極，用紅表筆分別接觸另外兩個極，若測得電阻都小，約為幾百歐~幾千歐；而將黑、紅兩表筆對調，測得電阻均較大，在幾百千歐以上，此時假定極就是基極。NPN管，情況正相反，測量時兩個PN結都正偏（電阻均較小）的情況下，紅表筆接基極。

實際上，小功率管的基極一般排列在三個管腳的中間，可用上述方法，分別將黑、紅表筆接基極，既可測定三極管的兩個PN結是否完好（與二極管PN結的測量方法一樣）又可確認管型。② 集電極和發射極的判別確定基極后，假設余下管腳之一為集電極c，另一為發射極e，用手指分別捏住c極與b極（即用手指代替基極電阻Rb）。同時，將萬用表兩表筆分別與c、e接觸，若被測管為NPN，則用黑表筆接觸c極、用紅表筆接e極（PNP管相反），觀察指針偏轉角度；然后再設另一管腳為c極，重復以上過程，比較兩次測量指針的偏轉角度大的一次表明IC大，管子處于放大狀態，相應假設的c、e極正確。

1. 用指針式萬用表檢測 首先選量程：R﹡100或R﹡1K檔位；然后，測量PNP型半導體三極管的發射極和集電極的正向電阻值，紅表筆接基極，黑表筆接發射極，所測得阻值為發射極正向電阻值，若將黑表筆接集電極（紅表筆不動），所測得阻值便是集電極的正向電阻值，正向電阻值愈小愈好。再次，測量PNP型半導體三極管的發射極和集電極的反向電阻值。將黑表筆接基極，紅表筆分別接發射極與集電極，所測得阻值分別為發射極和集電極的反向電阻，反向電阻愈小愈好。倘若測試結果偏離甚遠，就可以認為管子是壞的，如極間擊穿，則正、反向電阻值均為零。若燒斷，則均為無窮大。測量NPN型半導體三極管的發射極和集電極的正向電阻值的方法和測量PNP型半導體三極管的方法相反。
