檢波二極管原理-檢波二極管的作用知識

檢波二極管原理

檢波二極管具有結電容低，工作頻率高和反向電流小等特點，傳統上用于調幅信號檢波。

從輸入信號中取出調制信號是檢波，以整流電流的大小（100mA）作為界線通常把輸出電流小于100mA的叫檢波。鍺材料點接觸型、工作頻率可達400MHz，正向壓降小，結電容小，檢波效率高，頻率特性好，為2AP型。類似點觸型那樣檢波用的二極管，除用于檢波外，還能夠用于限幅、削波、調制、混頻、開關等電路。也有為調頻檢波專用的特性一致性好的兩只二極管組合件。

調幅信號是一個高頻信號承載一個低頻信號，調幅信號的波包（envelope）即為基帶低頻信號。如在每個信號周期取平均值，其恒為零。

若將調幅信號通過檢波二極管，由于檢波二極管的單向?qū)щ娞匦裕{(diào)幅信號的負向部分被截去，僅留 下其正向部分，此時如在每個信號周期取平均值（低通濾波），所得為調幅信號的波包（envelope）即為基帶低頻信號，實現了解調（檢波）功能。

檢波二極管的作用

檢波二極管是用在檢波電路中的二極管。它的作用是利用其單向?qū)щ娦詫⒏哳l或中頻無線電信號中的低頻信號或音頻信號取出來，廣泛應用于半導體收音機、收錄機、電視機及通信等設備的小信號電路中，其工作頻率較高，處理信號幅度較弱。

由于檢波二極管工作在高頻電路中。要求檢波二極管的結電容小。截止頻率高。一般用點接觸型二極管。檢波二極管廣泛應用于半導體收音機、收錄機、電視機及通信等設備的小信號電路中，處理信號幅度較弱。

廣義的檢波通常稱為解調，是調制的逆過程，即從已調波提取調制信號的過程。對調幅波來說，是從它的振幅變化提取調制信號的過程；對調頻波來說，是從它的頻率變化提取調制信號的過程；對調相波來說，是從它的相位變化提取調制信號的過程。 狹義的檢波是指從調幅波的包絡提取調制信號的過程。因此，有時把這種檢波稱為包絡檢波或幅度檢波。

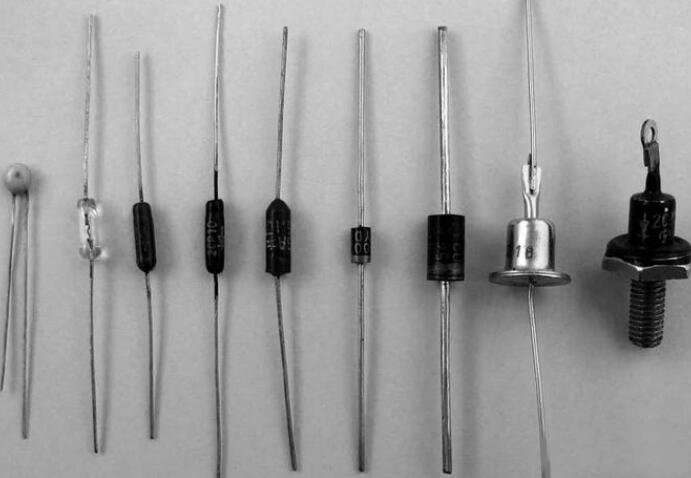

常用的國產檢波二極管有2AP系列鍺玻璃封裝二極管。常用的進口檢波二極管有1N34/A、1N60等。

檢波二極管的選用

檢波二極管一般可選用點接觸型鍺二極管，例如2AP系列等。選用時，應根據電路的具體要求來選擇工作頻率高、反向電流小、正向電流足夠大的檢波二極管。因檢波是對高頻波整流，二極管的結電容一定要小， 所以選用點接觸二極管。能用于高頻檢波的二極管大多能用于限幅、箝位、開關和調制電路。

檢波二極管一般選用2AP系列和進口的1N60、1N34、1534等型號的二極管。2AP系列二極管的型號較多，常用的2AP1-2AP7、2AP9。2AP11、2AP12-2AP17等，選擇檢波二極管時，主要考慮的是檢波二極管的工作頻率要滿足電路的要求。2AP1-2AP10的主要參數如表1所示，供選用時參考。

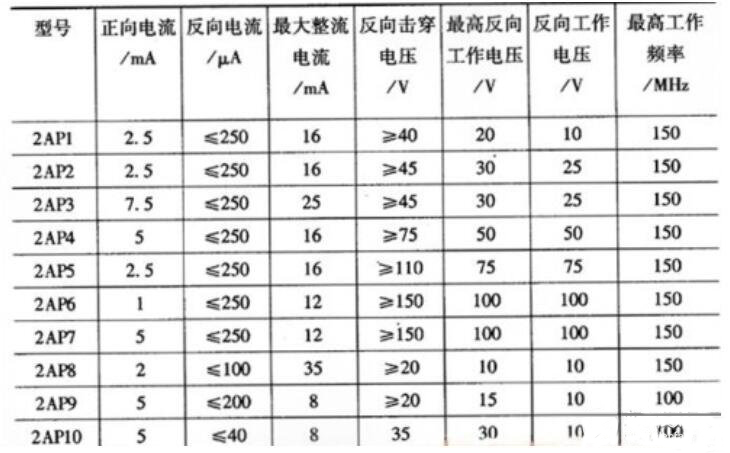

下表所示2AP1-2AP1O二極管主要參數:
