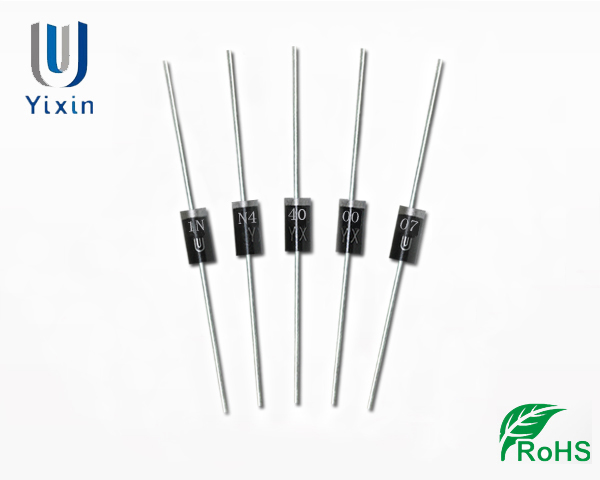

整流二極管

一種將交流電能轉變?yōu)橹绷麟娔艿陌雽?dǎo)體器件。通常它包含一個PN結，有正極和負極兩個端子。二極管最重要的特性就是單方向?qū)щ娦浴Ｔ陔娐分校娏髦荒軓亩O管的正極流入，負極流出。

概述

整流二極管（rectifier diode）一種用于將交流電轉變?yōu)橹绷麟姷陌雽?dǎo)體器件。二極管最重要的特性就是單方向?qū)щ娦浴Ｔ陔娐分校娏髦荒軓亩O管的正極流入，負極流出。通常它包含一個PN結，有正極和負極兩個端子。其結構如圖所示。P區的載流子是空穴，N區的載流子是電子，在P區和N區間形成一定的位壘。外加電壓使P區相對N區為正的電壓時，位壘降低，位壘兩側附近產生儲存載流子，能通過大電流，具有低的電壓降（典型值為0.7V），稱為正向?qū)顟B(tài)。若加相反的電壓，使位壘增加，可承受高的反向電壓，流過很小的反向電流（稱反向漏電流），稱為反向阻斷狀態。整流二極管具有明顯的單向?qū)щ娦浴Ｕ鞫O管可用半導體鍺或硅等材料制造。硅整流二極管的擊穿電壓高，反向漏電流小，高溫性能良好。通常高壓大功率整流二極管都用高純單晶硅制造（摻雜較多時容易反向擊穿）。這種器件的結面積較大，能通過較大電流（可達上千安），但工作頻率不高，一般在幾十千赫以下。整流二極管主要用于各種低頻半波整流電路，如需達到全波整流需連成整流橋使用。

常用參數

（1）最大平均整流電流IF：指二極管長期工作時允許通過的最大正向平均電流。該電流由PN結的結面積和散熱條件決定。使用時應注意通過二極管的平均電流不能大于此值，并要滿足散熱條件。例如1N4000系列二極管的IF為1A。

（2）最高反向工作電壓VR：指二極管兩端允許施加的最大反向電壓。若大于此值，則反向電流（IR）劇增，二極管的單向?qū)щ娦员黄茐模瑥亩鸱聪驌舸ＭǔＨ》聪驌舸╇妷海╒B）的一半作為（VR）。例如1N4001的VR為50V，1N4002-1n4006分別為100V、200V、400V、600V和800V，1N4007的VR為1000V

（3）最大反向電流IR：它是二極管在最高反向工作電壓下允許流過的反向電流，此參數反映了二極管單向?qū)щ娦阅艿暮脡摹Ｒ虼诉@個電流值越小，表明二極管質量越好。

（4）擊穿電壓VB：指二極管反向伏安特性曲線急劇彎曲點的電壓值。反向?yàn)檐浱匦詴r(shí)，則指給定反向漏電流條件下的電壓值。

（5）最高工作頻率fm：它是二極管在正常情況下的最高工作頻率。主要由PN結的結電容及擴散電容決定，若工作頻率超過fm，則二極管的單向?qū)щ娦阅軐⒉荒芎芎玫伢w現。例如1N4000系列二極管的fm為3kHz。另有快恢復二極管用于頻率較高的交流電的整流，如開關電源中。

（6）反向恢復時間trr：指在規定的負載、正向電流及最大反向瞬態電壓下的反向恢復時間。

（7）零偏壓電容CO：指二極管兩端電壓為零時，擴散電容及結電容的容量之和。值得注意的是，由于制造工藝的限制，即使同一型號的二極管其參數的離散性也很大。手冊中給出的參數往往是一個范圍，若測試條件改變，則相應的參數也會發生變化，例如在25°C時測得1N5200系列硅塑封整流二極管的IR小于10uA，而在100°C時IR則變?yōu)樾∮?00uA。

交流電通過整流二極管的降壓?jiǎn)栴}

二極管型號不一樣的整流橋，其額定輸出電流也不一樣。

例如 KBPC1510 電壓1500V，電流10A

KBPC1015 電壓1000V，電流15A 。..

12V交流電中要用整流二極管整流成12v直流電：整流二極管的參數： 耐壓50伏以上，電流大于負載電流，即可。

如 IN4001-----IN4007 ;電壓50-----700伏，電流 1安。

IN5401----IN5408： 電壓50-----800伏，電流 3 安

交流電如何轉換直流電

一、電路原理

電容降壓式簡易電源的基本電路如圖1，C1為降壓電容器，VD2為半波整流二極管，VD1在市電的負半周時給C1提供放電回路，VD3是穩壓二極管，R1為關斷電源后C1的電荷泄放電阻。在實際應用時常常采用的是圖2的所示的電路。當需要向負載提供較大的電流時，可采用圖3所示的橋式整流電路。

整流后未經穩壓的直流電壓一般會高于30伏，并且會隨負載電流的變化發生很大的波動，這是因?yàn)榇祟愲娫磧?nèi)阻很大的緣故所致，故不適合大電流供電的應用場合。

二、器件選擇

1.電路設計時，應先測定負載電流的準確值，然后參考示例來選擇降壓電容器的容量。因?yàn)橥ㄟ^(guò)降壓電容C1向負載提供的電流Io，實際上是流過C1的充放電電流Ic。C1容量越大，容抗Xc越小，則流經C1的充、放電電流越大。當負載電流Io小于C1的充放電電流時，多余的電流就會流過穩壓管，若穩壓管的最大允許電流Idmax小于Ic-Io時易造成穩壓管燒毀。

2.為保證C1可靠工作，其耐壓選擇應大于兩倍的電源電壓。

3.泄放電阻R1的選擇必須保證在要求的時間內泄放掉C1上的電荷。

三、設計舉例

舉例一，計算負載電流

圖2中，已知C1為0.33μF，交流輸入為220V/50Hz，求電路能供給負載的最大電流。C1在電路中的容抗Xc為：

Xc=1 /（2 πf C）= 1/（2*3.14*50*0.33*10-6）= 9.65K

流過電容器C1的充電電流（Ic）為：

Ic = U / Xc = 220 / 9.65 = 22mA。

通常降壓電容C1的容量C與負載電流Io的關系可近似認為：C=14.5*I，其中C的容量單位是μF，Io的單位是A.

舉例二，根據降壓電壓元件選型

如圖2：所示，如果用電容降壓電路將220V交流電降壓為10V直流電，其各個元件參數應如何選取？（電阻，電容，二極管多大）

C1根據所需電流大小選擇，每1u電容最大提供68mA電流。

R1是泄放電阻，防止斷電后電容上存電電擊傷人，一般取820K-1M左右。

穩壓二極管VD1用10V/1W的。

VD2是整流二極管，用1N4001~4007都可以。

C2是濾波電容，100u足夠了，因?yàn)檫@種電路不會有很大的電流

四、應用注意

采用電容降壓時應注意以下幾點：

1 根據負載的電流大小和交流電的工作頻率選取適當?shù)碾娙荩皇且罁?jù)負載的電壓和功率。

2 限流電容必須采用無極性電容，絕對不能采用電解電容。而且電容的耐壓須在400V以上。最理想的電容為鐵殼油浸電容。

3 電容降壓不能用于大功率條件，因?yàn)椴话踩?/p>

4 電容降壓不適合動態負載條件。

5 同樣，電容降壓不適合容性和感性負載。

6 當需要直流工作時，盡量采用半波整流。不建議采用橋式整流。而且要滿足恒定負載的條件。

7 電容降壓式電源是一種非隔離電源，在應用上要特別注意隔離，防止觸電。
