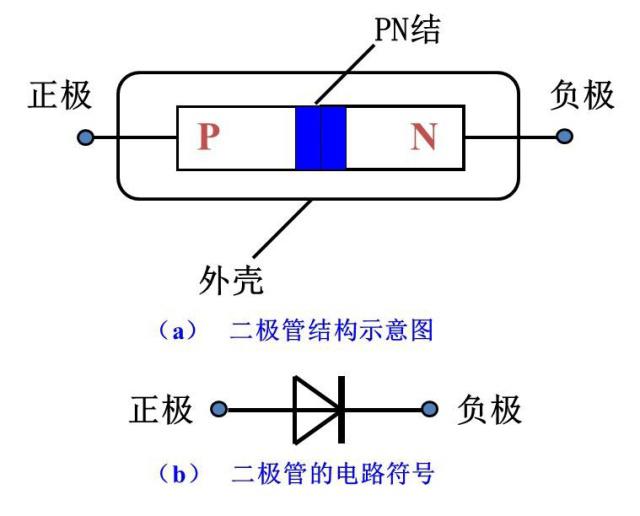

一、PN結晶體二極管的核心是PN結，那什么是PN結呢？采用某種工藝，把一塊純凈的半導體制成一部分是P型半導體，另一部分是N型半導體，此時兩種半導體的交界面上就會得到一個具有特殊性質的導電薄層，叫PN結。

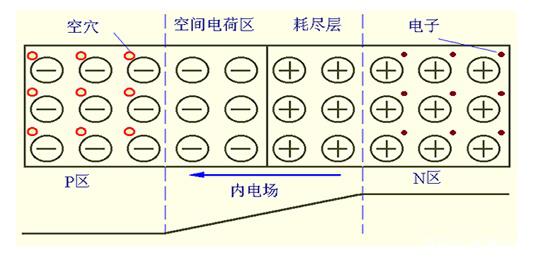

我們知道，P型半導體存在大量的空穴(帶正電)，空穴濃度較高，N型半導體存在大量的自由電子(帶負電)，自由電子濃度較高，所以在交界區附近兩種載流子會向?qū)Ψ綌U(kuò)散，自由電子向P區擴散，填充空穴后使得P區邊界帶負電，同理N區邊界帶正電，我們稱這個帶有正負電荷的區域?yàn)榭臻g電荷區(普通的P區和N區雖然存在自由電子和空穴，但是呈現電中性的)，也稱耗盡層，因?yàn)樵谶@個區域內自由電子和空穴基本復合在一起，幾乎沒有可以自由運動的載流子。

在空間電荷區的正負電荷形成了一個內電場，隨著載流子的擴散，正負電荷逐漸增多，內電場逐漸增大，而內電場是阻礙載流子的繼續擴散的，所以最終將達到平衡狀態。

二、二極管的導電特性

二極管最重要的特性就是單向?qū)щ娦裕敲此侨绾螌?shí)現的呢？

假設在PN結上加正向電壓，即P接正N接負，外電場與內電場方向相反，使得空間電荷區變薄，PN結電阻減小，直至內電場對載流子擴散的阻礙作用失效，二極管處于正向?qū)顟B(tài)。如果在PN結上加反向電壓時，由于外電場與內電場同向，使得空間電荷區變得更厚，對載流子擴散的阻礙作用更強，表現為PN結電阻加大，此時電流十分微弱，稱為截止?fàn)顟B(tài)。這種正向?qū)щ娦阅芰己枚聪驅щ娦阅芎懿畹奶匦跃褪嵌O管的單向?qū)щ娦浴?/p>
