所謂的晶體管串聯穩壓電路是指電壓調整管與負載是串聯關系。這種串聯穩壓電路效率較高（與并聯穩壓電路相比），在以前的分立元件構成的穩壓電路中很常用。下面以一個實際的電路圖為例來詳細介紹一下這種晶體管串聯穩壓電路是如何穩壓的。

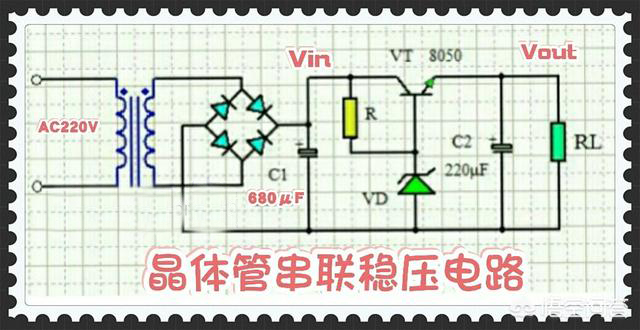

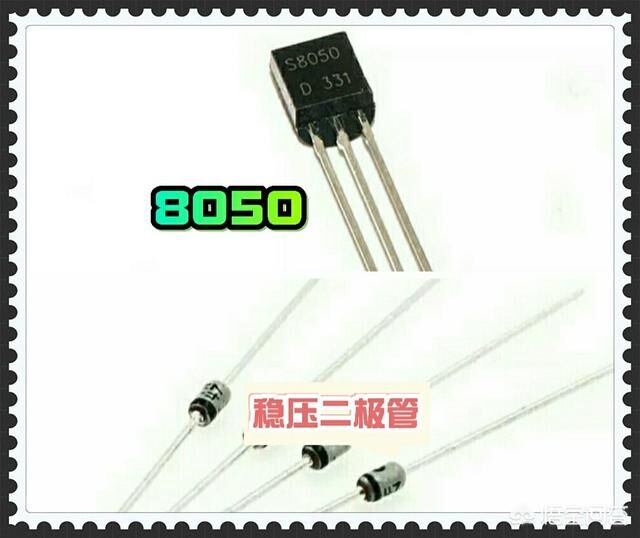

串聯穩壓電路如上圖所示。三極管VT為電壓調整管，其作用就是抑制輸出電壓的變化。VD為穩壓二極管，在這里給電路提供一個穩定的基準電壓。R為VD的限流電阻。C1、C2分別為輸入濾波電容和輸出濾波電容。RL為負載。

AC220V電壓經變壓器降壓、整流橋整流、C1濾波后，在C1兩端產生的直流電壓是不穩定的，該電壓會隨著AC220V的波動而變化。要想獲得穩定的直流電壓，必須添加穩壓電路來穩定輸出電壓。

電路的穩壓過程是這樣的：假設輸入電壓Vin增大，導致輸出電壓Vout增大，這時VD兩端的電壓是固定不變的，故VT的基極電壓Vb是固定不變的，VT發射結之間的電壓Vbe減小，使三極管c-e兩極之間的電壓增大，從而使輸出電壓Vout減小。假設負載電流IRL增大導致Vout降低，由于VD兩端電壓固定不變，使VT發射結的電壓Vbe增大，三極管c-e兩極之間的電壓減小，從而使Vout增大，這樣便達到了穩定輸出電壓的目的。

這種晶體管串聯穩壓電路中的調整管就像是一個受控的可變電阻，當輸出電壓增大時，該電阻阻值增大，從而使輸出電壓降低；若輸出電壓減小，其阻值也跟著減小，從而使輸出電壓增大。這個調整管總是抑制輸出電壓的變化。

順便說一下，現在這種分立元件的串聯穩壓電路很少使用了，在搞電子電路設計時，若需要穩壓電路，一般都是選擇三端穩壓IC。常用的7800系列三端穩壓IC的內部電路實際上就是一個較復雜的晶體管串聯穩壓電路。
