晶體管高保真甲類功放知識

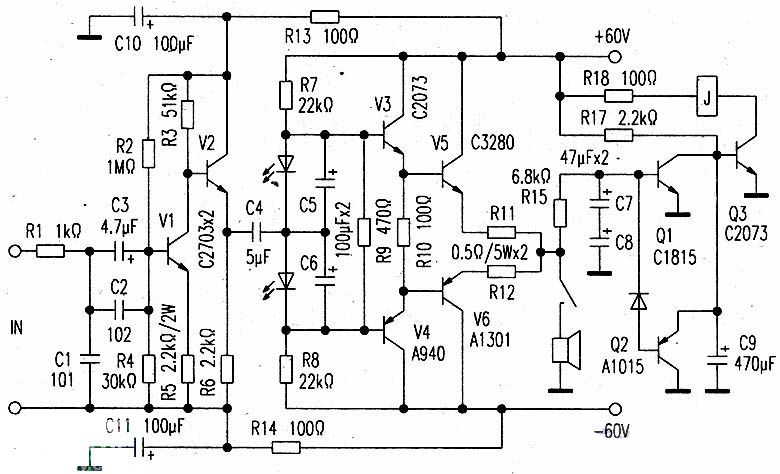

此功放音色純美、清亮，原理見圖。V1為固定偏置甲類放大，提供>20倍增益。V2為電壓緩沖器，對V1輸出的高阻抗電壓信號進行放大，驅動電流放大器。該電流放大器是十幾年前人們非常熟悉的NE5534推動大功率晶體管的典型電路。與之不同的是增加了V3、V4、V5、V6串聯組成達林頓管輸出，大電流狀態時仍倍感輕松自如，同時也減低了流經V2的電流，失真度低，工作點穩定。同時增大了偏置電阻R7、R8的阻值，使電流放大器的輸入阻抗進一步增大。Q1、Q2、Q3及外圍元件組成了與眾不同的直流檢測電路，起控點為0．7V。由于是共用電源，繼電器應選用高靈敏度高品質直流48v繼電器。

調試十分簡單，首先調節R2，使V2 E極電壓為0V左右，再調節R9阻值，使功放管的靜態電流為100mA，如果此時輸出中點電壓偏離，應調節R7、R8的阻值。

圖中的R5選用2W電阻，R1 1、R12選5W電阻，其他電阻均選用1／2W金屬膜電阻。電容器耐壓均大于63V。由于此電路制作時力求簡潔，故未設熱補償及過流保護電路，要求配置較大面積的散熱器。電源變壓器功率應≥250W。

經過調試和試聽，駁接仿制的天鵝2號音箱，高音清脆，低音澎湃有力。
