晶體三極管的開關狀態

關于三極管的開關狀態

現在基本上很少用分離的三極管來搭一個放大電路了，用作放大時三極管多接成射隨器，作功率放大用。

分離的三極管作放大電路有兩個問題，一是比較難以計算，二是溫漂較大。

下面就針對工作于開關狀態的三極管用我個人的理解作一描述。

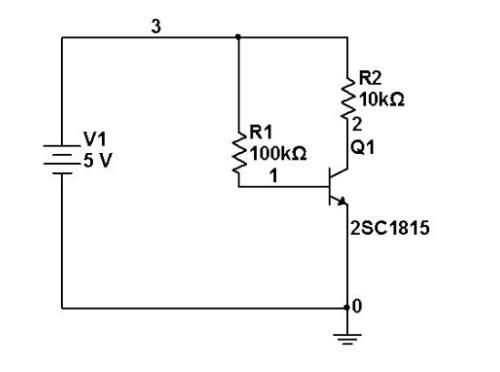

電路簡化如下圖所示，

三極管工作于開狀態（飽合導通狀態）時特點是：發射結正偏，集電結反偏，用電壓來說明的話，那么基極電壓約0.6-0.7V，集電極電壓約0.2-0.3V。

可以說，如果不考慮三極管等的耗，任意選一個R1，可以找到很多R2使得三極管進入飽合狀態，計算方法是：Ib=(Vcc-0.7)/R1,此處近似求出Ib，用Ib乘以三極管的放大倍數?（一般取30-80）,得出我們計算出集電極（發射極）的電流值Ic1，然后假設三極管處于飽合狀態那么此時R2的電流應是Ic2=(Vcc-0.2)/R2.

這樣，我們就得到了兩個Ic的值，如果Ic1>>Ic2，甚至是數量級的差別，那么三極管就處于開關狀態中的開狀態（飽合狀態）.

在實際取值時，R1,R2越大越好，這主要是為降低功耗而考慮的，在R1,R2的取值時，可取Ic1＝10*Ic2。
