壹芯微作為國內專業生產二三極管的生產廠家,生產技術已經是非常的成熟,進口的測試儀器,可以很好的幫組到客戶朋友穩定好品質,也有專業的工程師在把控穩定質量,協助客戶朋友解決一直客戶自身解決不了的問題,每天會分享一些知識或者客戶的一些問題,今天我們分享的是,晶體三極管放大電路有幾種可實現-原理是什么,請看下方

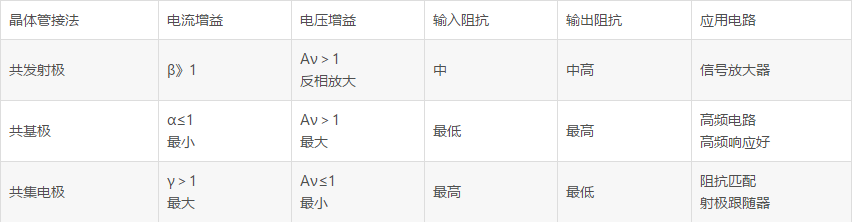

基本的三極管放大電路圖目前有三種可實現，其操作原理也很簡單。

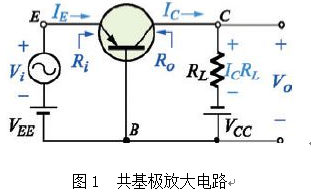

第一種：共基極放大電路，輸入端（EB之間），輸入阻抗低（約20～200 ）是正向偏壓，輸出端（CB之間），輸出阻抗高（約100k～1M ）為反向偏壓。

電流增益：當AI小于，而RL/Ri很大時，電壓增益會相當的高。

電壓增益：

功率增益：當AI小于，其他不變，功率增益不會變大。

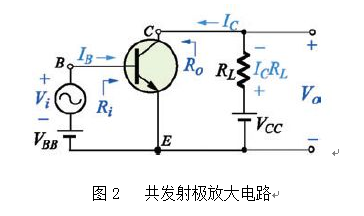

第二種：共發射極放大電路，多是應用在各放大器電路中（有電流與電壓放大增益性能）

其特性-輸入與輸出阻抗中等（Ri約1k～5k ；RO約50k。

電流增益:當負號輸出信號和輸入的信號反相（相位差°）

電壓增益：

功率增益：當AI小于，其他不變，功率增益不會變大。

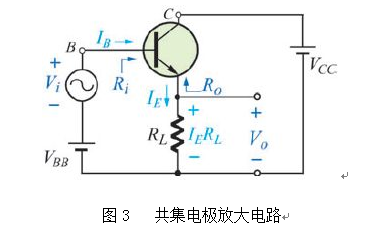

第三種：共集電極放大電路，高輸入阻抗及低輸出阻抗的特性可作阻抗匹配用，以改善電壓信號的負載效應。

輸入阻抗高（Ri約20 k ）；輸出阻抗低（RO約20 ）。

電壓增益等于1，表示射極的輸出信號追隨著基極的輸入信號，所以共集極放大器又稱為射極隨耦器（emitterfollower）。

功率增益Ap = AI × Av≈β ，功率增益低。

電流增益：
