之前做項目有用到PMIC，下面講一下PMIC芯片及其應用。什么是PMIC

PMIC是power management IC的縮寫，中文是電源管理集成電路，主要特點是高集成度，將擁傳統的多路輸出電源封裝在一顆芯片內，使得多電源應用場景高效率更高，體積更小。

在CPU系統中，我們經常用到的PMIC。如機頂盒設計，智能語音音箱設計，大型工控設備設計等。

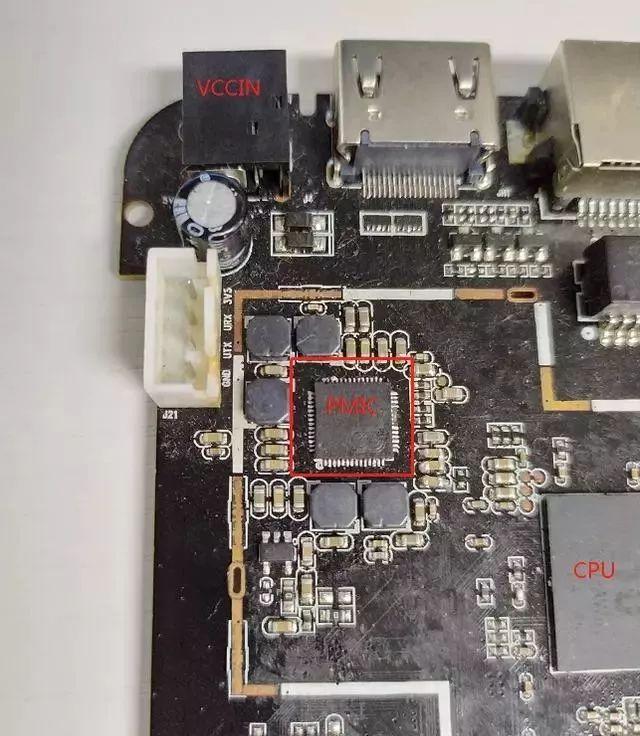

機頂盒中的PMIC

下面通過芯片AXP152來介紹一下PMIC，這是一顆出自芯智匯的高集成度PMIC，主要應用于數碼相機，機頂盒，網絡設備，監控設備等產品。

XP152簡介

AXP152是一款高度集成的電源管理IC,集成了一個自適應和usb兼容的PWM充電器，四個降壓轉換器(Buck DC-DC轉換器)，七個LDO。它還具有保護電路，如過壓/欠壓保護(OVP/UVP)，過溫保護，過流保護(OCP)，保證電源系統的安全性和穩定性。

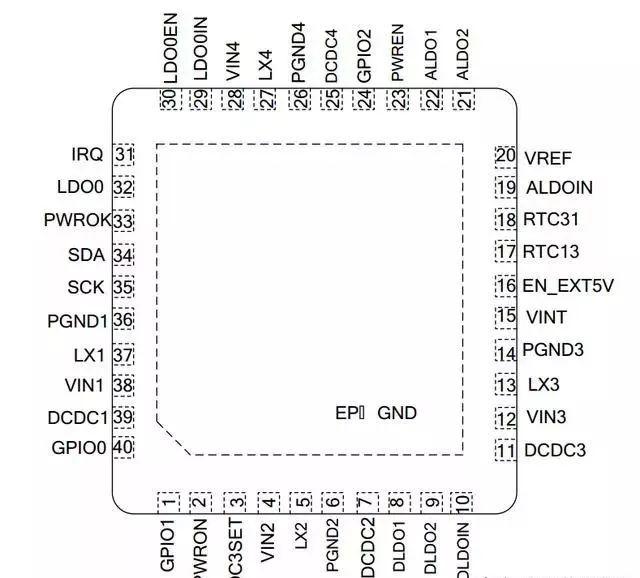

AXP152 的封裝是5x5 40-pin QFN封裝。如下圖。

此外，AXP152還包括一個兩線串行接口(TWSI)，CPU通過它能夠啟用/禁用某些功率輸出，編程電壓以減少功率損耗，從而提供更加完善的電源管理。

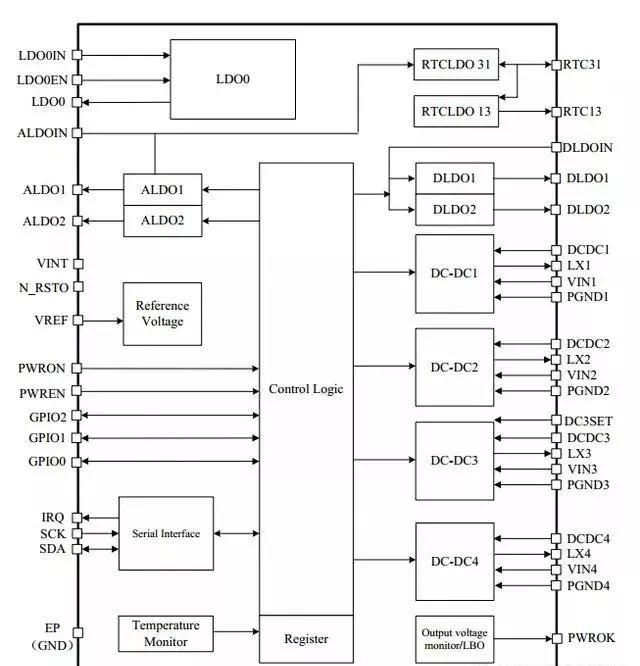

AXP152內部框圖

通過上面的結構框圖，我們可以看到PMIC內部有個大的邏輯控制單元，所有的DC-DC和大部分LDO受邏輯模塊控制，只需要通過配置TWSI接口，更改相應的配置寄存器即可控制DC-DC和LDO的輸出，寄存器的配置手冊我們可以參考datasheet。

另外AXP152的TWSI接口的SCK/SDA管腳在芯片內部已經都上拉了，所以主設備（CPU）可以通過這個接口靈活監控和配置。

4路DC-DC和7路LDO

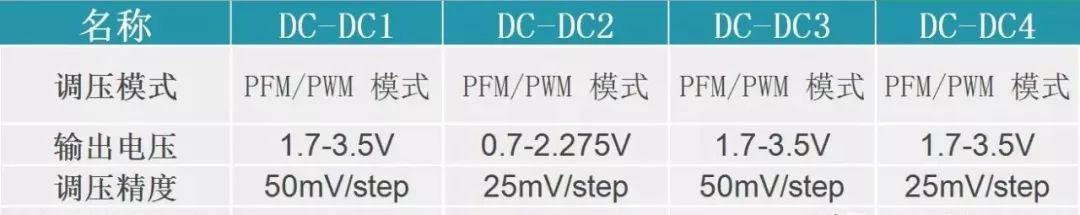

下圖是4路DC-DC的對比圖。

4路DC-DC

可以看到4路DC-DC的輸出電壓都是可調的，可調區間在0.7到3.5V，能夠滿足大部分最小系統的供電需求，如CPU供電是3.3V，EMMC供3.3V或者1.8V電，DDR供1.25到1.35V的電。這幾組DC-DC都是可以滿足的。

DC-DC1和3的調壓精度是50mV/step,DC-DC2和4的調壓精度是25mV/step,若系統需要較高的電壓精度調節，則可以用精度為25mV/step的DC-DC。

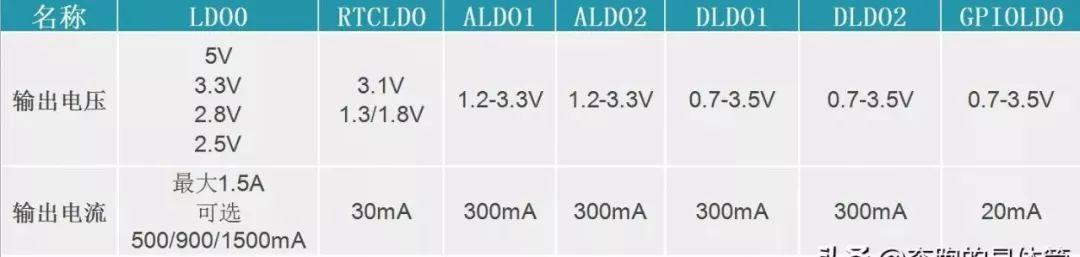

下圖是7路LDO的對比圖。

7組LDO

這7組LDO一般供給系統的外設用，如SRAM或PLL供電，WiFi藍牙模塊供電，控制電路供電，驅動電路供電，傳感器供電，外圍接口供電等，輸出的電壓是0.7V-5V之間，使用的時候主要注意輸出電流的大小，功耗相對較大的外設若PMIC的LDO不能滿足，應該外接DC-DC或者LDO提供供電。

這幾組LDO中ALDO1/2和GPIOLDO都是低噪聲的LDO，模擬電路供電應該接到這幾路低噪聲的LDO。

過載和限流保護

所有的DC-DC和LDO支持自監測和限流功能，當負載電流超過驅動能力時，為了保護內部的電路，所有的輸出電壓將會降低。當DC-DC輸出電壓低于85%的設定電壓時，PMIC將會自動關閉。

典型應用

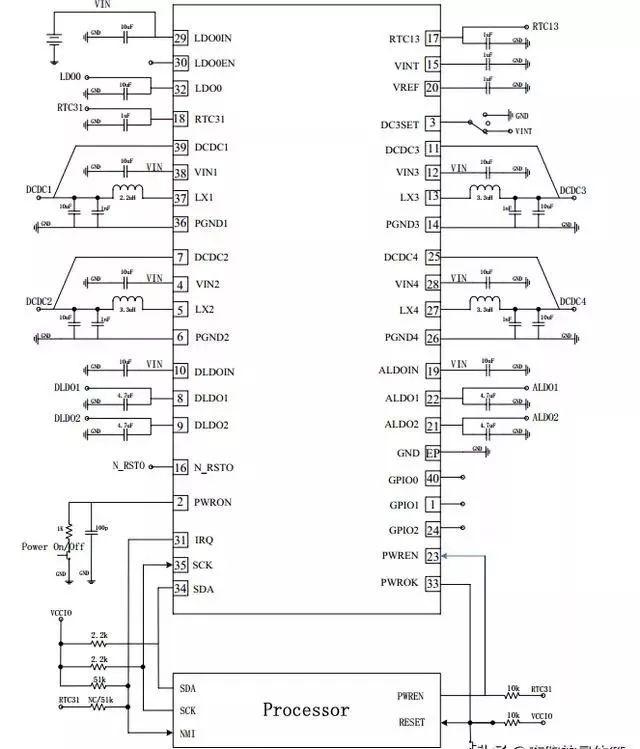

應用框圖

應用中，我們通過CPU的I2C接口連接AXP152的TWSI接口，另外需要給使能信號和復位信號，可以看到，對于每一路DC-DC，使用時只需要看成是分立的DC-DC去配置就行了。

輸出電容建議使用10uF X7R的低ESR陶瓷電容，當輸出電壓高于2.5V時，建議用一個3.3uH的功率電感。另外，選的電感的飽和電流應該比電路最大的需求電流大50%以上。
