解析為何TVS管可以防護ESD靜電的損壞

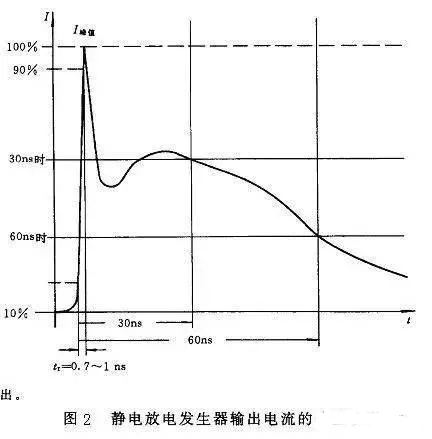

靜電無處不在，尤其在電子產品中，最為常見，那么究竟有何辦法才能預防靜電問題那，下面就讓我帶您一起去分析一下TVS管預防靜電損壞的妙招，快速ESD脈沖可能在電路板上相鄰(平行)導線間產生感應電壓。如果上述情況發生，由于將不會得到保護，因此感應電壓路徑將成為另一條讓浪涌到達IC的路徑。因此，被保護的輸入線不應該被放置在其它單獨、未受保護的走線旁邊。推薦的ESD抑制器件PCB布局方案應該是：應盡可能的濾除所有的I/O口的干擾信號，靠近連接器/觸點PCB側。

布線時，盡可能縮短高頻元器件之間的連線，設法減少它們的分布參數和相互間的電磁干擾；輸入輸出端用的導線應盡量避免相鄰平行。最好加線間地線，以免發生反饋藕合。

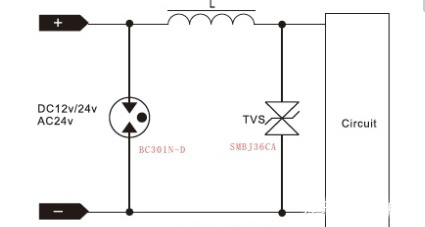

在使用TVS管保護ESD損害的同時，必須配合合理的PCB布局。首先是要避免自感。對于ESD這樣巨變突發的脈沖，很可能會在回路中引起寄生自感，進而對回路形成強大的電壓沖擊，并可能超出IC的承受極限而造成損傷。負載產生的自感電壓與電源變化強度成正比，ESD沖擊的瞬變特征易于誘發高強自感。減小寄生自感的基本原則是盡可能縮短分流回路，必須考慮到包括接地回路、TVS和被保護線路之間的回路以及由接口到TVS的通路等所有因素。所以TVS器件應與接口盡量接近，與被保護線路盡量接近，這樣才會減少自感耦合到其它鄰近線路上的機會。

綜上所述，TVS管在布線時，應遵循以下原則：

1.差分信號線要盡可能的短以減小PCB走線上的分布電容，并一直保持平行、等長、線間距為一倍線寬，并盡量采取包地措施；

2.連接到TVS管兩端的PCB走線要保證大于10mil以防止浪涌產生的過電流燒壞印制線；

3.避免在保護線路附近走比較關鍵的信號線；

4.盡量將接口安排在同一個邊上；

5.避免被保護回路和未實施保護的回路并聯；

6.各類信號線及其饋線所形成的回路所環繞面積要盡量小，必要時可考慮改變信號線或接地線的位置；

7.將TVS管接口信號線路和接地線路直接接到保護器件上，然后再進入回路的其它部分；

8.將復位、中斷、控制信號遠離輸入/輸出口，遠離PCB的邊緣；

9.在可能的地方都加入接地點；
