基于DSP芯片的Flash程序自舉引導設計知識介紹

隨著數字信號處理技術的快速發展，DSP芯片被廣泛應用于各種數字信號處理系統中。而Flash是一種可在線進行電擦寫而掉電后信息又不丟失的存儲器，它具有功耗低、容量大、擦寫速度快等特點。如何將程序燒寫進Flash，并在上電時加載到DSP內部的RAM中，是Flash在DSP系統應用中的兩個基本問題。因此本文基于TI公司的TMS320VC5509A和AMD公司的AM29LV800開發系統，介紹了在線燒寫Flash并實現自舉啟動的方法。

1.硬件電路設計

圖1為TMS320VC5509A與AM29LV800的連接示意圖，F(xiàn)lash擴展在CE1空間，起始地址為200000。由于TMS320VC5509A只有14根地址線A0~A13，又因為Flash作為數據存儲空間使用時的地址編碼采用字尋址方式，則DSP的A0信號無效，所以AM29LV800芯片的低13位地址線A0~A12連接TMS320VC5509A的地址線A1~A13，高6位地址線A13~A18由緩沖串口來擴展。

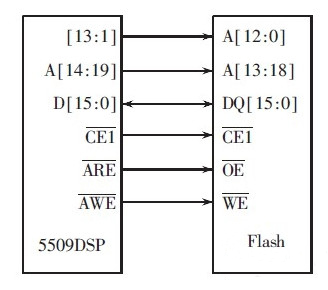

圖1 TMS320VC5509A與AM29LV800的連接圖

AM29LV800是低功耗Flash，工作在2.7V~3.6V電壓下，一般存儲數據可以保存100年以上，可以重復編程次數高達10萬次。A18~A0為外部地址管腳，DQ0~DQ15為16條數據線，為片選控制管腳CE，為輸出控制管腳OE，為寫入控制管腳WE。

2.自啟動過程分析及啟動表結構

DSP系統的bootloader是指在系統上電時將一段存儲在外部非易失性存儲器中的程序，搬移到DSP片內或片外擴展的高速RAM中并執行的代碼。Bootloader程序性地存儲在DSP以FF8000H開始的ROM中，DSP系統在復位后PC=FF8000H，即從Bootloader程序首地址開始執行。

TMS320VC5509 DSP的Bootloader有多種加載方式，如表1所示，設置DSP的GPIO0-GPIO3，DSP在復位時讀取這4個引腳上的狀態以確定所使用的啟動模式。本文使用16-bitEMIF加載方式，雖然連線復雜，需要考慮并行非易失存儲器Flash與EMIF接口的匹配關系，但是它的優點很多：不需要外部時鐘驅動，非易失存儲器種類多樣，容量較大，除了存儲表之外，還可存儲系統需要保存的關鍵數據，以便在掉電時保存信息。

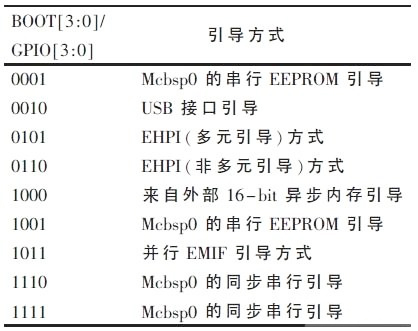

表1 TMS320VC5509A的加載方式

在這些加載模式下，程序之前先要生成一張載入表，即引導表。引導表的結構如圖2所示，引導表攜帶的信息有代碼段和數據段信息，向DSP程序的入口點地址、寄存器配置信息和可編程延時信息。

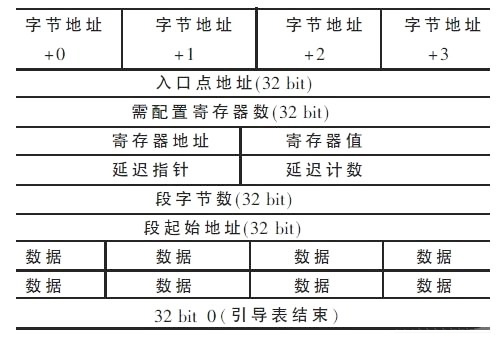

圖2 引導表結構

讀引導表可知以下信息：程序入口地址是引導表加載結束后用戶程序開始執行的地址，也就是用戶程序生成的map文件中顯示的入口地址;需配置寄存器數表明后面有多少個需要配置的寄存器;當延時標志為0xFFFF時，執行延時，延時長度決定了在寄存器配置后延時多少個CPU周期才進行下一個動作;段字節數、段起始地址和數據表示用戶程序中定義的各個段的內容;引導表以32個0為結束標志。

生成引導表的方法：通過在DOS環境下使用hex55.exe轉換工具。在轉換操作之前，先把用戶程序生成的。out文件、包含轉換選項的CMD文件hex5509.cmd和轉換工具h(yuǎn)ex55.exe放在同一個文件夾里，在DOS方式下先將路徑修改為文件所在的位置，然后在此路徑下運行命令hex55hex5509.cmd，即可生成想要的。hex文件。

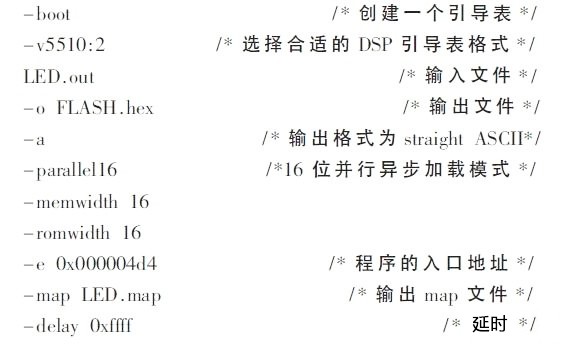

在轉換時，提供引導表的相關配置信息的CMD文件這里被命名為hex5509.cmd，文中用到的hex5509.cmd的內容為：

3.Flash燒寫

Flash的讀操作與傳統EPROM讀操作相同。由于芯片使用軟件保護模式進行操作，用戶編程時，只要向指定的地址寫入指定的序列，就可以啟動Flash芯片內部的寫狀態機，完成指定的操作。表2為Flash的操作命令說明(對芯片的擦除和編程都是按照字進行的)，表中所有的數據都是十六進制數。

Flash的正確操作順序：先復位，再擦除，編程。

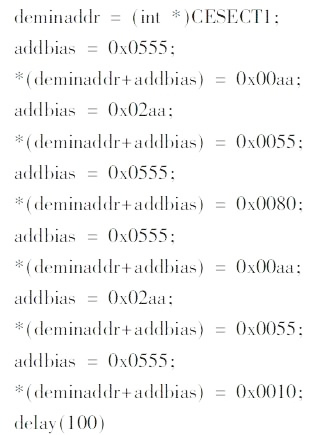

按照表2提供的操作命令時序來實現對AM29LV800的擦除和編程，PA為編程地址，PD為編程數據。Flash擴展在CE1空間，起始地址是200000，所以操作時所有地址必須加上200000。例如燒寫工程中擦除部分命令為：

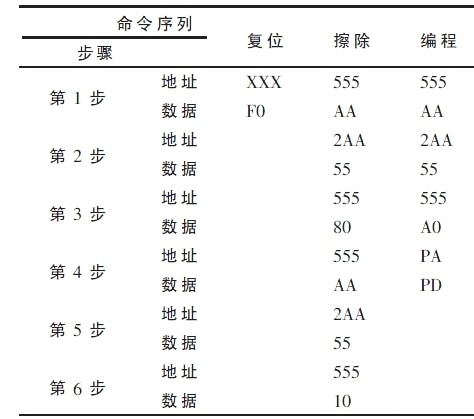

表2 AM29LV800B的操作命令說明

芯片擦除需要占用6個總線周期，而芯片編程需要4個總線周期，依照表3的數據，在每個總線周期對相應地址寫入命令字就可以了。用戶一般都是對芯片進行寫操作，寫操作只能使‘1’變‘0’，而擦除只能使‘0’變?yōu)?lsquo;1’。圖3為擦除和編程命令波形圖，清楚地顯示了擦除和編程操作過程。

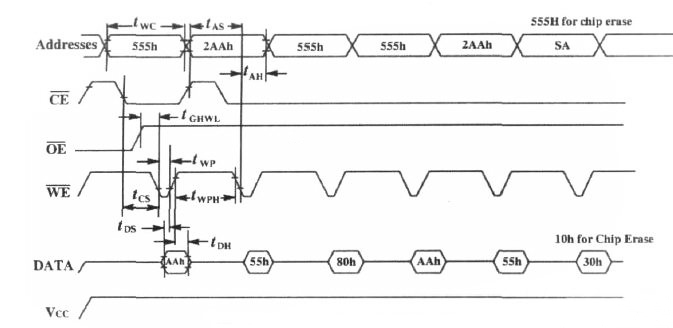

圖3 擦除和編程命令波形圖

判斷編程或擦除的結束是當把編程或擦除的命令字按照其時序?qū)懭隖lash時，在寫編程命令時序或擦除命令時序的一個WE上升沿到來之后，AM29LV800會自動運行一個嵌入在Flash內部的算法來判斷編程或擦除操作是否結束。采用觸發位校驗的方法，檢測數據切換位DQ6(ToggleBit)的狀態，連續讀數據會使DQ6的值在‘0’和‘1’之間來回切換，當編程或擦除結束時，DQ6就停止值的切換。因此，可以通過連續兩次讀DQ6的值來判斷編程或擦除是否結束，當兩次讀得的值相同時，說明編程或擦除結束，否則沒有。觸發位檢測算法流程圖如圖4所示。

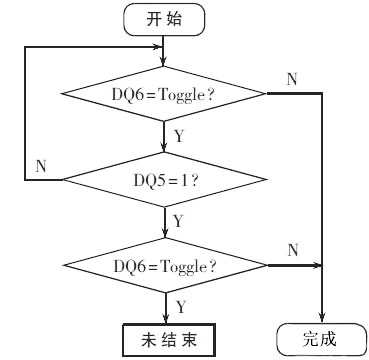

圖4 觸發位檢測算法流程圖

4.程序的燒寫實現

本系統在CCS仿真環境下對Flash進行在線編程。

先建立一個Flash的燒寫工程，并在工程中將要燒寫進Flash的引導表文件通過CCS的LOADDATA功能直接加載進DSP的內存，根據加載的首地址和數據長度，在仿真環境下燒寫進Flash中。值得注意的是，程序加載的內存空間不能與Flash的燒寫程序重疊，否則燒寫失敗。

燒寫完成以后，關掉電源，拔掉仿真器電纜，讓仿真器和計算機脫開：重新打開電源，實驗板上指示燈閃爍，表明燒寫進Flash程序正在運行，自啟動成功。

需要補充的是，經過hex55.exe文件轉化后的hex文件的引導表文件不能直接導入CCS中，CCS只支持將特別規定的DAT格式文件通過LOADDATA導入內存，所以在導入之前必須先將引導表轉化成DAT格式文件，這個工作可以由VC編寫一個簡單的C語言轉化程序?qū)崿F(xiàn)。

小結

以上就是基于DSP芯片的Flash程序自舉引導設計介紹了。此設計可以有效地解決程序代碼存儲問題和DSP脫機自舉問題，不僅提高了調試效率，也增加了系統的靈活性。
