一、絕緣電阻簡介

絕緣電阻是電氣設備和電氣線路最基本的絕緣指標。對于低壓電氣裝置的交接試驗，常溫下電動機、配電設備和配電線路的絕緣電阻不應低于0.5MΩ（對于運行中的設備和線路，絕緣電阻不應低于1MΩ/kV）。低壓電器及其連接電纜和二次回路的絕緣電阻一般不應低于1MΩ；在比較潮濕的環境不應低于0.5MΩ；二次回路小母線的絕緣電阻不應低于10MΩ。I類手持電動工具的絕緣電阻不應低于2MΩ。

絕緣電阻影響因素：

1、環境溫濕度

一般材料的絕緣電阻值隨環境溫濕度的升高而減小。相對而言，表面電阻（率）對環境濕度比較敏感，而體電阻（率）則對溫度較為敏感。濕度增加，表面泄漏增大，導體電導電流也會增加。溫度升高，載流子的運動速率加快，介質材料的吸收電流和電導電流會相應增加，據有關資料報道，一般介質在70℃時的電阻值僅有20℃時的10%。因此，測量絕緣電阻時，必須指明試樣與環境達到平衡的溫濕度。

2、測試時間

用一定的直流電壓對被測材料加壓時，被測材料上的電流不是瞬時達到穩定值的，而是有一衰減過程。在加壓的同時，流過較大的充電電流，接著是比較長時間緩慢減小的吸收電流，最后達到比較平穩的電導電流。被測電阻值越高，達到平衡的時間則越長。因此，測量時為了正確讀取被測電阻值，應在穩定后讀取數值。在通信電纜絕緣電阻測試方法中規定，在充電1分鐘后讀數，即為電纜的絕緣實測值。但是在實際上，此方法有些不妥，因為直流電壓對被測材料加壓時，被測材料上的電流是電容電流，既然是電容電流，就與電纜的電容大小有關，電容大需要充電的時間就長，特別是油膏填充電纜，就需要的時間要長一些。所以同一類型的電纜，由于長度不一樣，及電容大小不一樣，充電時間為一分鐘時讀數顯然是不科學，還需進一步研究和探討。

3、電纜自身因素

當電纜受熱和受潮時，絕緣材料便老化。其絕緣電阻便降低。

絕緣電阻測量方法：

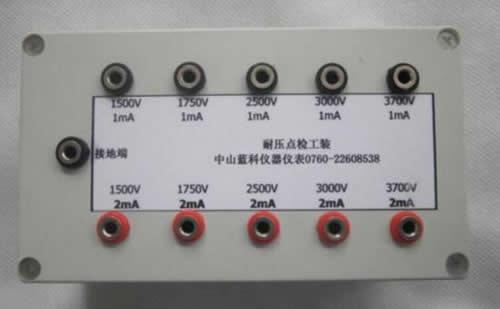

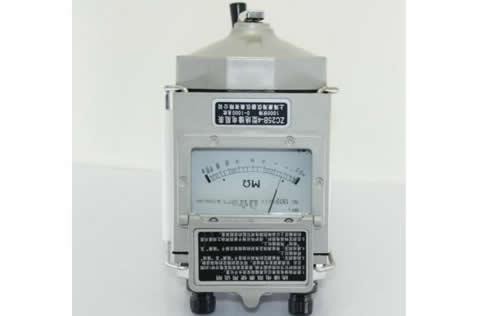

兆歐表法這種方法適合用在測量沒有安裝到管道上的絕緣（法蘭）的絕緣電阻值。

測量的方法：首先按照兆歐表測量的方法連接各處線路。測量導線與管道的連接比較適合采用磁性接頭或者夾子，而且連接點必須要除去銹跡。然后測量儀器宜為500V/500MΩ（這里的誤差不能大于百分之十）兆歐表。轉動兆歐表手柄達到規定的轉速，持續10秒，兆歐表穩定指示的電阻值即為絕緣接頭（法蘭）的絕緣電阻值，要求大于10兆歐。

二、接地電阻簡介

接地電阻是電流由接地裝置流入大地再經大地流向另一接地體或向遠處擴散所遇到的電阻。接地電阻值體現電氣裝置與“地”接觸的良好程度和反映接地網的規模。

接地電阻就是用來衡量接地狀態是否良好的一個重要參數，是電流由接地裝置流入大地再經大地流向另一接地體或向遠處擴散所遇到的電阻，它包括接地線和接地體本身的電阻、接地體與大地的電阻之間的接觸電阻，以及兩接地體之間大地的電阻或接地體到無限遠處的大地電阻。接地電阻大小直接體現了電氣裝置與“地”接觸的良好程度，也反映了接地網的規模。接地電阻的概念只適用于小型接地網；隨著接地網占地面積的加大以及土壤電阻率的降低，接地阻抗中感性分量的作用越來越大，大型地網應采用接地阻抗設計。

接地電阻測量方法：

影響接地電阻的因素很多：接地極的大小（長度、粗細）、形狀、數量、埋設深度、周圍地理環境（如平地、溝渠、坡地是不同的）、土壤濕度、質地等等。為了保證設備的良好接地，利用儀表對接地電阻進行測量是必不可少的。

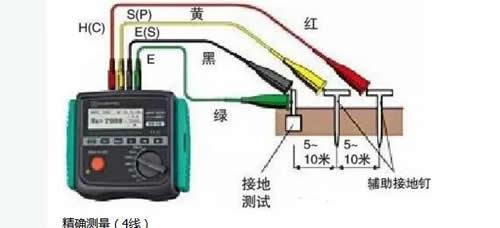

接地電阻的測量方法可分為：電壓電流表法、比率計法和電橋法。按具體測量儀器及布極數可分為：手搖式地阻表法、鉗形地阻表法、電壓電流表法、三極法和四極法。

在測接地電阻時，有些因素造成接地電阻不準確：

（1）地網周邊土壤構成不一致，地質不一，緊密、干濕程度不一樣，具有分散性，地表面雜散電流、特別是架空地線、地下水管、電纜外皮等等，對測試影響特別大。解決的方法：取不同的點進行測量，取平均值。

（2）測試線方向不對，距離不夠長。解決的方法：找準測試方向和距離。

（3）輔助接地極電阻過大。解決的方法：在地樁處潑水或使用降阻劑降低電流極的接地電阻。

（4）測試夾與接地測量點接觸電阻過大。解決的方法：將接觸點用銼刀或砂紙磨光，用測試線夾子充分夾好磨光觸點。

（5）干擾影響。解決的方法：調整放線方向，盡量避開干擾大的方向，使儀表讀數減少跳動。

（6）儀表使用問題。電池電量不足，解決的方法：更換電池。

（7）儀表精確度下降。解決的方法：重新校準為零。

接地電阻的測試值的準確性，是判斷接地是否良好的重要因素之一。測試值一旦不準確，要不浪費人力物力（測值偏大），要不就會給接地設備帶來安全隱患（測值偏小）。

三、絕緣電阻和接地電阻的區別

絕緣電阻是測試電線電纜相間、層間以及中性點之間的絕緣程度，測試數值越高，絕緣性能越好，絕緣電阻的測量可以采用DMG2672電子兆歐表進行測量。

接地電阻是電氣設備依靠大地連接成同電位的一種方法，是反應導線或防雷引下線與大地接觸的緊密程度，接地電阻值的大小是保證人身安全的一種有效措施，接地電阻的是否合格的測量可以采用DER2571數字接地電阻測試儀進行測量。

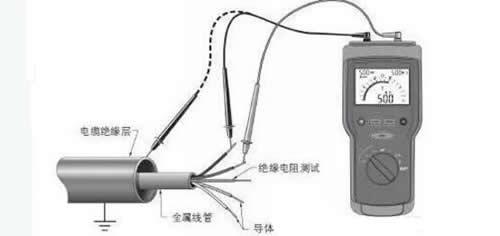

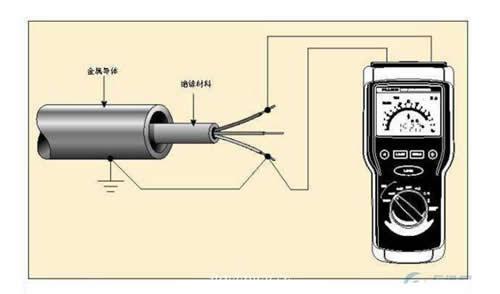

絕緣電阻測試原理：

當測量絕緣電阻時，把直流電壓U加于絕緣物上，此時有一電流隨時間做衰減性變化，最后趨于一個穩定值，通常，這個電流是電容電流、吸收電流和傳導電流的總和，電容電流Ic，它的衰減速度很快；吸收電流Iaδc，它比電容電流衰減慢得多；傳導電流Inp，它經很短時間就趨于穩定。

如果絕緣沒有受潮并且表面清潔，瞬變電流分量Ic、Iaδc很快衰減為零，僅剩很小的傳導電流Inp通過，因為絕緣電阻與流通電流成反比，絕緣電阻將上升很快，并且穩定在很大的數值上。反之，如果絕緣受了潮，傳導電流顯著增大，甚至比吸收電流Iaδc起始值增大更快，瞬變電流成分明顯減少，絕緣電阻值表現很低，并且隨時間的加長而變化甚微，所以，在絕緣電阻試驗中，一般通過吸收比判斷絕緣的受潮情況，而當吸收比大于1.3時，表明絕緣良好，如果吸收比近于1時，就表明絕緣受了潮。

電子兆歐表進行測量適用于電纜、導線、變壓器、電機等電氣設備。

接地電阻測量儀原理：

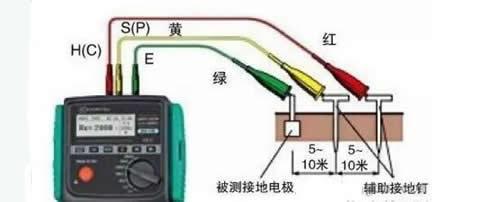

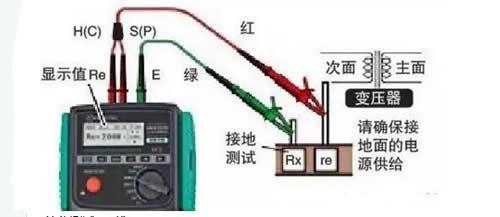

通過被測物的“E”（接地電極）和“H（C）”（供電電極）間的交流恒電“I”得到接地電阻值“Rx”，發現“E”（接地電極）和“S（P）”（測量電極）間的位差“V”。
