絕緣柵場效應管(IGFET) 的基本知識

1. 增強型NMOS管

s：Source 源極，d：Drain 漏極，g：Gate 柵極，B：Base 襯底，在P型襯底擴散上2個N 區，P型表面加SiO2絕緣層，在N 區加鋁線引出電極。

2.增強型PMOS管

在N型襯底上擴散上2個P 區，P型表面加SiO2絕緣層，在二個P 區加鋁線引出電極。PMOS與NMOS管的工作原理完全相同，只是電流和電壓方向不同。

3.增強型NMOS管的工作原理

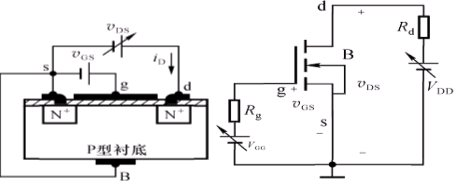

正常工作時外加電源電壓的配置：

(1)VGS=0, VDS=0：漏源間是兩個背靠背串聯的PN結，所以d-s間不可能有電流流過，即iD≈0。

(2)當VGS＞0，VDS=0時：d-s之間便開始形成導電溝道。 開始形成導電溝道所需的最小電壓稱為開啟電壓VGS(th)(習慣上常表示為VT)。

溝道形成過程作如下解釋?zhuān)捍藭r(shí)，在柵極與襯底之間產生一個垂直電場(方向?yàn)橛蓶艠O指向襯底)，它使漏-源之間的P型硅表面感應出電子層(反型層)使兩個N 區溝通，形成N型導電溝道。如果，此時再加上VDS電壓，將會產生漏極電流iD。當VGS＝0時沒有導電溝道，而當VGS 增強到＞VT時才形成溝道，所以稱為增強型MOS管。并且VGS越大，感應電子層越厚，導電溝道越厚，等效溝道電阻越小，iD越大。

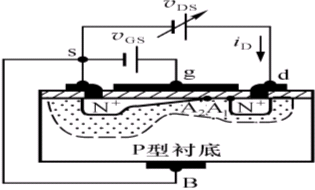

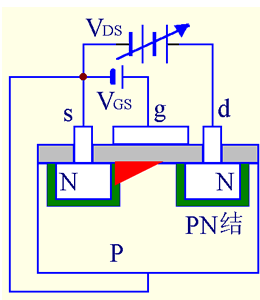

(3)當VGS>VT，VDS>0后， 漏-源電壓VDS產生橫向電場：由于溝道電阻的存在，iD沿溝道方向所產生的電壓降使溝道上的電場產生不均勻分布。近s端電壓差較高，為VGS；近d端電壓差較低，為VGD＝VGS-VDS，所以溝道的形狀呈楔形分布。

1)當VDS較小時：VDS對導電溝道的影響不大，溝道主要受VGS控制，所以VGS為定值時，溝道電阻保持不變，iD隨VDS 增加而線性增加。此時，柵漏間的電壓大于開啟電壓，溝道尚未夾斷，。

2)當VDS增加到VGS-VDS＝VT時(即VDS＝VGS-VT)：柵漏電壓為開啟電壓時，漏極端的感應層消失，溝道被夾斷，稱為“預夾斷”。

3)當VDS再增加時(即VDS＞VGS-VT或VGD=VGS-VDS<VT)：iD將不再增加而基本保持不變。因?yàn)閂DS再增加時，近漏端上的預夾斷點向s極延伸，使VDS的增加部分降落在預夾斷區，以維持iD的大小，。

伏安特性與電流方程：

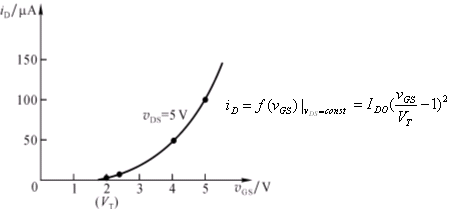

(1) 增強型NMOS管的轉移特性：在一定VDS下，柵-源電壓VGS與漏極電流iD之間的關系：

IDO是VGS=2VT時的漏極電流。

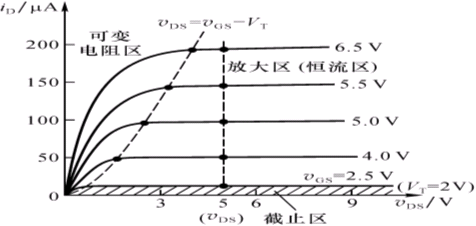

(2) 輸出特性(漏極特性)

表示漏極電流iD漏-源電壓VDS之間的關系： 。

與三極管的特性相似，也可分為3個區：可變電阻區，放大區(恒流區、飽和區)，截止區(夾斷區)。可變電阻區管子導通，但溝道尚未預夾斷，即滿足的條件為：°在可變電阻區iD僅受VGS的控制，而且隨VDS增大而線性增大。可模擬為受VGS控制的壓控電阻RDS，。放大區(溝道被預夾斷后)，又稱恒流區、飽和區。條件是：。特征是iD主要受VGS控制，與VDS幾乎無關，表現為較好的恒流特性。 夾斷區又稱截止區，管子沒有導電溝道( VGS＜VT )時的狀態，。

4.耗盡型NMOS管

在制造過程中，人為地在柵極下方的SiO2絕緣層中埋入了大量的K (鉀)或Na (鈉)等正離子 ；VGS=0，靠正離子作用，使P型襯底表面感應出N型反型層，將兩個N 區連通，形成原始的N型導電溝道；VDS一定，外加正柵壓(VGS＞0)，導電溝道變厚，溝道等效電阻下降，漏極電流iD增大； 外加負柵壓VGS＜0)時，溝道變薄，溝道電阻增大，iD減小；VGS負到某一定值VGS(off)(常以VP表示，稱為夾斷電壓)，導電溝道消失，整個溝道被夾斷，iD≈0，管子截止 。

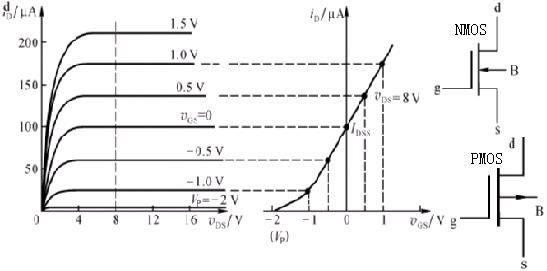

耗盡型NMOS的伏安特性：

放大區的電流方程：，IDSS為飽和漏極電流，是VGS=0時耗盡型MOS管的漏極電流。

二、結型場效應管(JFET)

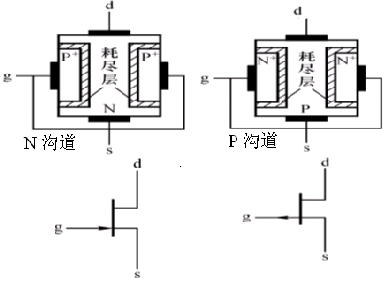

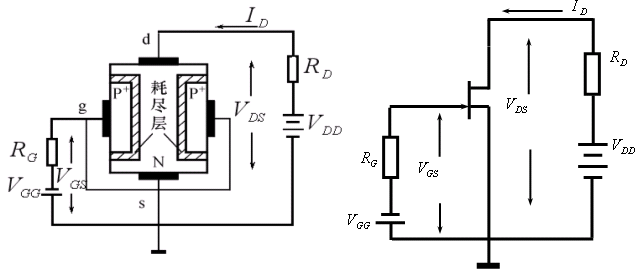

結構與符號：

在N區兩側擴散兩個P＋區，形成兩個PN結。兩個P＋區相連，引出柵極g。N體的上下兩端分別引出漏極d和源極s。

導電原理：

(1)VGS＝0時，N型棒體導電溝道最寬(N型區)。有了VDS后，溝道中的電流最大。

(2)VGS＜0時，耗盡層加寬(主要向溝道一測加寬)，并向溝道中間延伸，溝道變窄。

當VGS＜VP(稱為夾斷電壓)時，二個耗盡層增大到相遇，溝道消失，這時稱溝道夾斷，溝道中的載流子被耗盡。若有VDS電壓時，溝道電流也為零。所以屬于耗盡型FET，原理和特性與耗盡型MOSFET相似。所不同的是JFET正常工作時，兩個PN結必須反偏，如對N溝道JFET，要求VGS≤0。

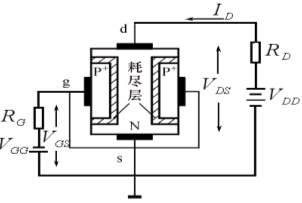

加上負VGS電壓和VDS電壓以后，VGD的負壓比VGS大，所以，二個反偏PN結的空間電荷區變得上寬下窄，使溝道形成楔形。

JFET通過VGS改變半導體內耗盡層厚度(溝道的截面積)控制iD，稱為體內場效應器件；MOSFET主要通過改變襯底表層溝道的厚度來控制iD，稱為表面場效應器件。

JFET的伏安特性(以N溝道JFET為例)：伏安特性曲線和電流方程與耗盡型MOSFET相似。但VGS必定要反向偏置。

三、場效應管的主要參數

1.直流參數

開啟電壓VT： 增強型管的參數；夾斷電壓VP：耗盡型管的參數；飽和漏極電流IDSS：指耗盡型管在VGS=0時的漏極電流；輸入電阻 RGS(DC)：因iG=0，所以輸入電阻很大。JFET大于107Ω，MOS管大于1012Ω。

2.交流參數

低頻跨導(互導)gm：，跨導gm反映了柵源電壓對漏極電流的控制能力，且與工作點有關，是轉移特性曲線上過Q點切線的斜率。gm的單位是mS；交流輸出電阻rds：，rds反映了漏源電壓對漏極電流的影響程度，在恒流區內，是輸出特性曲線上過Q點的切線斜率的倒數。其值一般為若幾十kΩ。

3.極限參數

最大漏-源電壓V(BR)DS ：漏極附近發生雪崩擊穿時的VDS；最大柵-源電壓V(BR)GS ：柵極與源極間PN結的反向擊穿電壓；最大耗散功率PDM：同三極管的PCM相似，當超過PDM時，管子可能燒壞。

絕緣柵型場效應管之圖解

絕緣柵型場效應管是一種利用半導體表面的電場效應，由感應電荷的多少改變導電溝道來控制漏極電流的器件，它的柵極與半導體之間是絕緣的，其電阻大于1000000000Ω。

增強型：VGS=0時，漏源之間沒有導電溝道，在VDS作用下無iD。耗盡型：VGS=0時，漏源之間有導電溝道，在VDS作用下iD。

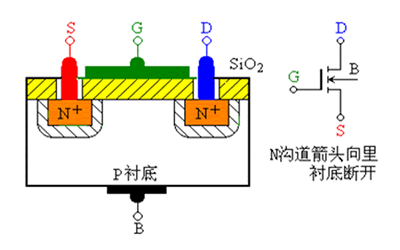

1. 結構和符號（以N溝道增強型為例）

在一塊濃度較低的P型硅上擴散兩個濃度較高的N型區作為漏極和源極，半導體表面覆蓋二氧化硅絕緣層并引出一個電極作為柵極。

N溝道絕緣柵型場效應管結構動畫

其他MOS管符號

2. 工作原理（以N溝道增強型為例）

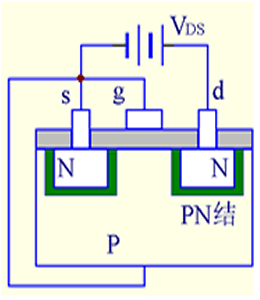

(1) VGS=0時，不管VDS極性如何，其中總有一個PN結反偏，所以不存在導電溝道。

VGS =0， ID =0

VGS必須大于0

管子才能工作。

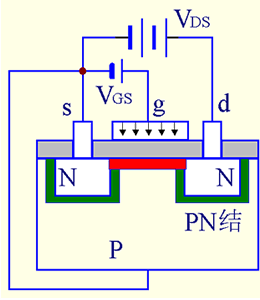

(2) VGS>0時，在Sio2介質中產生一個垂直于半導體表面的電場，排斥P區多子空穴而吸引少子電子。當VGS達到一定值時P區表面將形成反型層把兩側的N區溝通，形成導電溝道。

VGS >0→g吸引電子→反型層→導電溝道

VGS↑→反型層變厚→ VDS ↑→ID↑

(3) VGS≥VT時而VDS較小時：

VDS↑→ID ↑

VT：開啟電壓，在VDS作

用下開始導電時的VGS°

VT = VGS —VDS

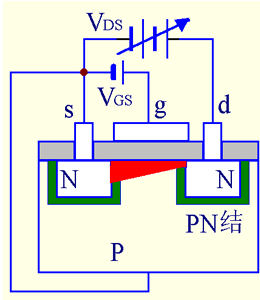

(4) VGS>0且VDS增大到一定值后，靠近漏極的溝道被夾斷，形成夾斷區。

VDS↑→ID 不變
