可避免光伏電池板熱斑效應的旁路二極管的作用和選擇

為了避免光伏電池板產生熱斑效應，一般在太陽電池組件的正負極間并聯一個旁路二極管。本文介紹了旁路二極管的選擇，包括耐壓、最大偏壓、反向電流等。

熱斑效應

電池板是光伏發電的動力源，應用中時常會受到障礙物的遮擋。這是非常有害的，如果某個串聯支路中的電池板被遮蔽，將被當作負載消耗其他太陽電池板所產生的能量并發熱，這就是熱斑效應。

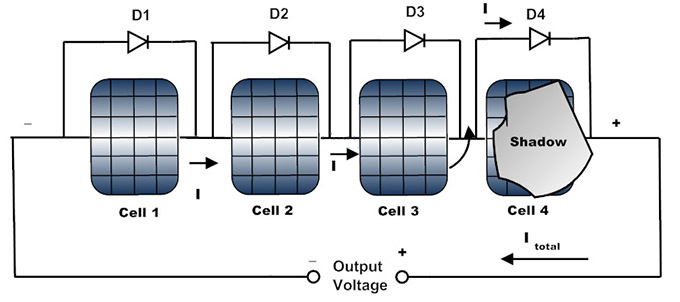

在太陽電池組件的正負極間并聯旁路二極管的電路圖

熱斑效應嚴重破壞太陽能電池的發電效率，消耗有光照的太陽電池所產生的能量，降低電池組件的壽命。為了防止太陽電池由于熱斑效應而遭受破壞，最好在太陽電池組件的正負極間并聯一個旁路二極管，以避免光照組件所產生的能量被受遮蔽的組件所消耗。

旁路二極管的作用

在電池片出現熱斑效應時，旁路二極管讓其它電池片所產生的電流從二極管流出，使太陽能發電系統繼續發電，不會因?yàn)槟骋黄姵仄霈F(xiàn)問題而產生發電電路不通的情況。這分兩種情形：

圖解旁路二極管的作用

（1）當電池片正常工作時，旁路二極管反向截止，對電路不產生任何作用。

（2）若與旁路二極管并聯的電池片組存在一個非正常工作的電池片時，整個線路電流將由最小電流電池片決定，而電流大小由電池片遮蔽面積決定，若反偏壓高于電池片最小電壓時，旁路二極管導通，此時，非正常工作電池片被短路。

旁路二極管的選擇

選擇原則旁路二極管時，應注意一些基本原則：耐壓容量為最大反向工作電壓的兩倍、電流容量為最大反向工作電流的兩倍、結溫溫度應高于實際結溫溫度、熱阻小、壓降小。以10SQ030肖特基二極管為例：

電流容量最小應為：I=4.73×2=8.46A。

最大反偏電壓為：VRRM=30vIAV=10AVF=0.55V，TJ=-55-200℃。

耐壓容量為30V的旁路二極管最多可保護125×125電池片數目為：N=30/(2×0.513)≈29.24，即最多可保護29片125×125電池片。

旁路二極管截止?fàn)顟B(tài)時存在反向電流，即暗電流，一般小于0.2微安。

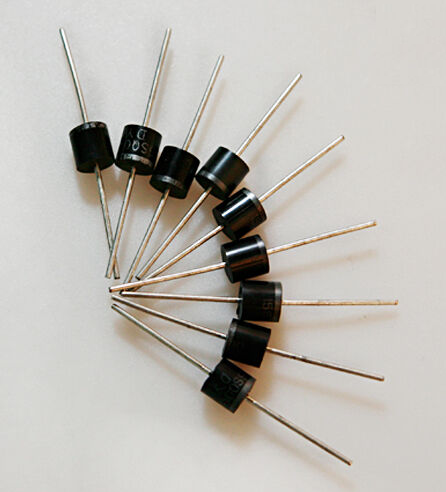

旁路二極管實物展示圖

原則上，每個電池片應并聯一個旁路二極管，以便更好保護并減少在非正常狀態下無效電池片數目，但因?yàn)榕月范O管價格成本的影響和暗電流損耗以及工作狀態下壓降的存在，對于硅電池，每15個電池片可并聯一個旁路二極管為最佳。

在實際應用中，由于遮蔽一個電池片與遮蔽兩塊電池片各一半的效果不同，所以當遮蔽不可避免時，可通過設計讓一定面積的遮蔽覆蓋盡可能多的電池?cái)?shù)量，把每個電池上的陰影面積盡可能減少，這樣就可以降低熱斑效應，提高光伏電池板的發光效率。
