快速二極管，高頻二極管，通常用在開關電源做整流二極管，逆變電路做續流、反壓吸收二極管。

  快恢復二極管（簡稱FRD）是一種具有開關特性好、反向恢復時間短特點的半導體二極管，主要應用于開關電源、PWM脈寬調制器、變頻器等電子電路中，作為高頻整流二極管、續流二極管或阻尼二極管使用。二極管是單PN結半導體器件，具有單向導電特性，當施加正向電壓時導通、反向電壓時截止。當電壓翻轉，二極管從正向導電轉換為反向截止狀態需要一段時間才能完成，這段時間稱為反向恢復時間。

根據芯片工藝不同，反向恢復時間也不同，通常分為以下幾大類：

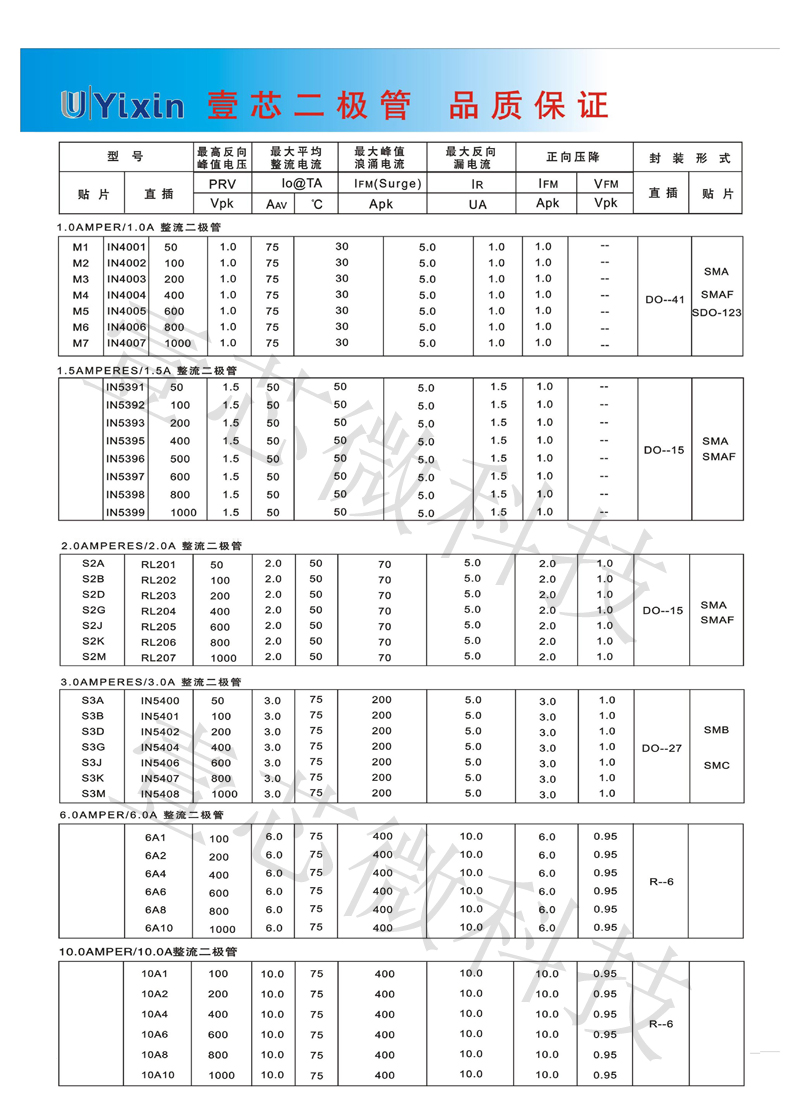

一、普通整流二極管，反向恢復時間大于 500nS（納秒）；

整流二極管常用型號：

1A系列,DO-41封裝：1N4001 、1N4002、1N4003、1N4004、1N4005、1N4006、1N4007

1.5A系列,DO-15封裝：1N5391、1N5392、1N5393、1N5395、1N5397、1N5398、1N5399

2A系列,DO-15封裝：RL201、RL202、RL203、RL204、RL205、RL206、RL207

3A系列,DO-27封裝：1N5400、1N5401、1N5402、1N5404、1N5406、1N5407、1N5408

6A系列,R-6封裝：6A05、6A1、6A2、6A4、6A6、6A8、6A10

10A系列,R-6封裝：10A05、10A1、10A2、10A4、10A6、10A8、10A10

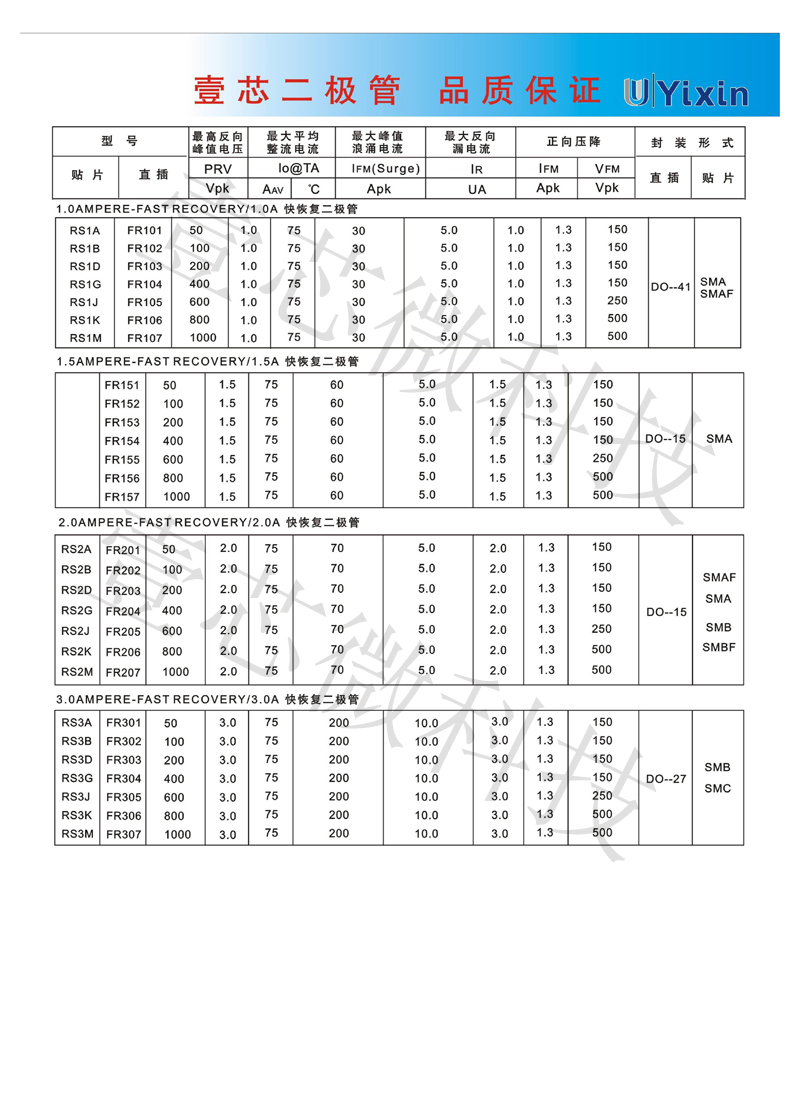

二、快恢復二極管，反向恢復時間 150-500nS（納秒）；

快恢復二極管常用型號：

1A系列：FR101、FR102、FR103、FR104、FR105、FR106、FR107

1.5A系列：FR151、FR152、FR153、FR154、FR155、FR156、FR157

2A系列：FR201、FR202、FR203、FR204、FR205、FR206、FR207

3A系列：FR301、FR302、FR303、FR304、FR305、FR306、FR307

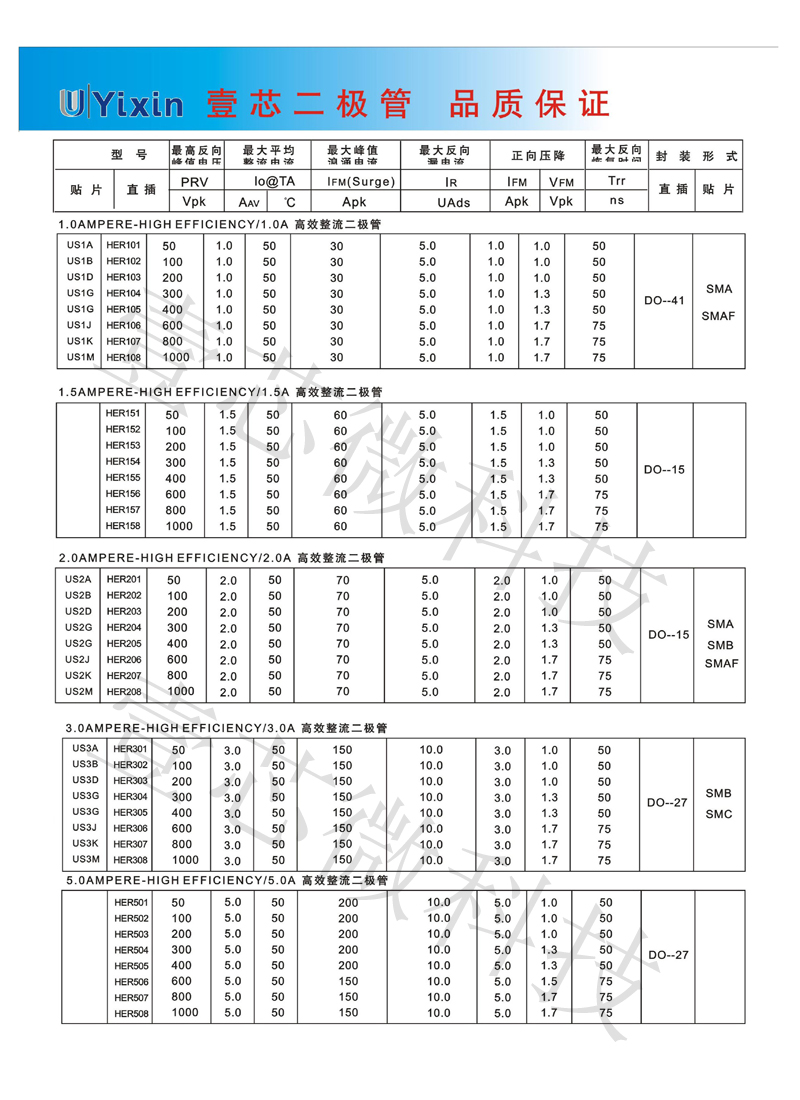

三、高效率整流二極管，反向恢復時間 50-100nS（納秒）；

高效率二極管常見型號：

1A系列：HER101、HER102、HER103、HER104、HER105、HER106、HER107、HER108

1.5A系列：HER151、HER152、HER153、HER154、HER155、HER156、HER157、HER158

2A系列：HER201、HER202、HER203、HER204、HER205、HER206、HER207、HER208

3A系列：HER301、HER302、HER303、HER304、HER305、HER306、HER307、HER308

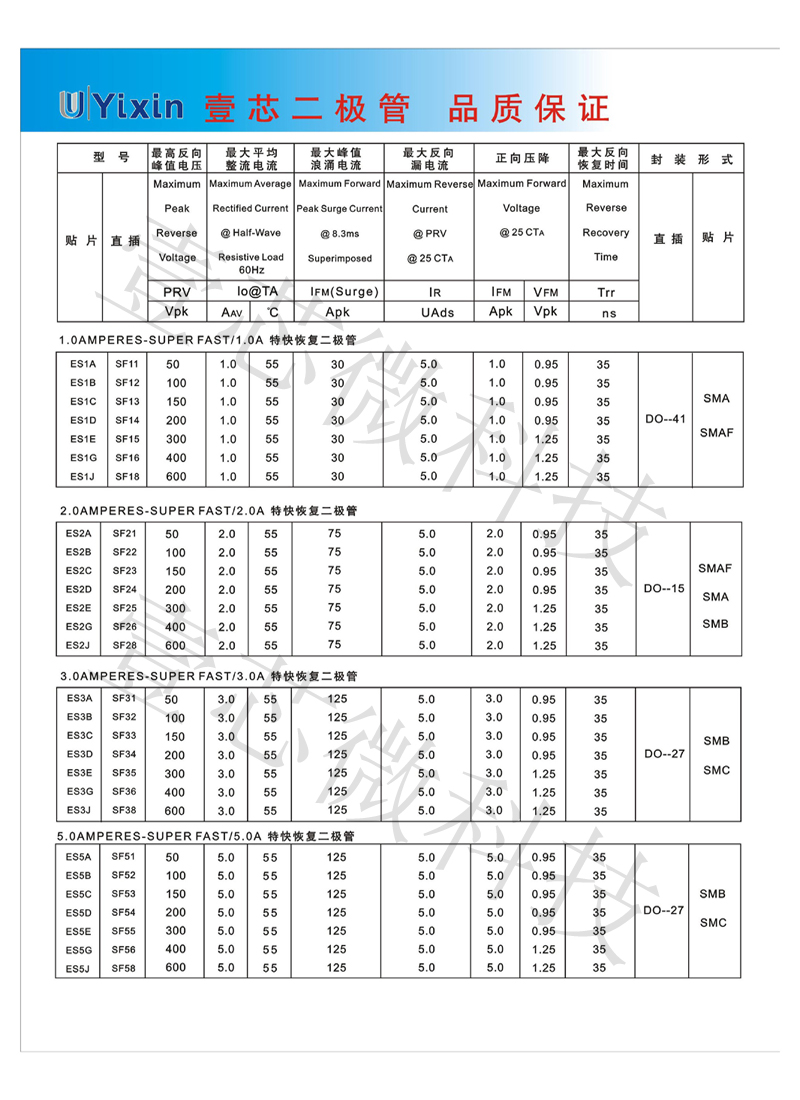

四、特快恢復二極管，反向恢復時間 15-35nS（納秒）；

特快恢復二極管常見型號：

1A系列：SF11、SF12、SF13、SF14、SF15、SF16、SF18

2A系列：SF21、SF22、SF23、SF24、SF25、SF26、SF28

3A系列：SF31、SF32、SF33、SF34、SF35、SF36、SF38

5A系列：SF51、SF52、SF53、SF54、SF55、SF56、SF58

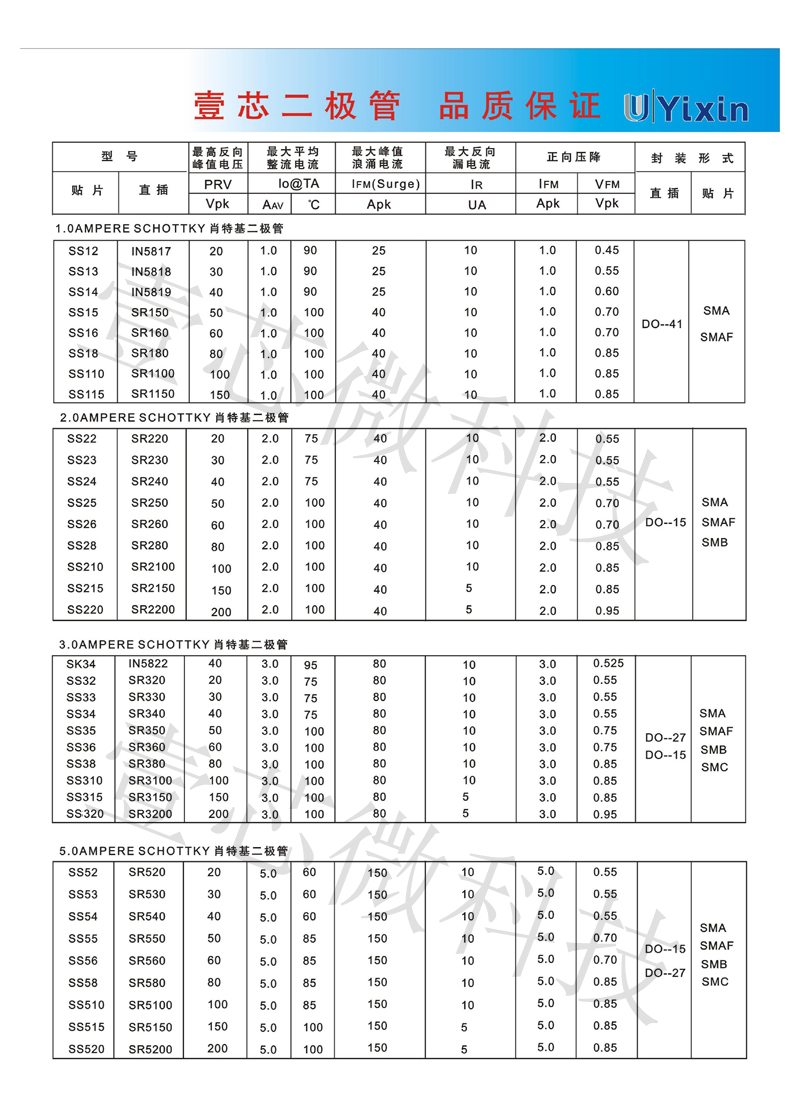

五、肖特基二極管，理論上無反向恢復時間，實際小于 10nS（納秒）。

1A系列：1N5817、1N5818、1N5819、SR120、SR130、SR140、SR150、SR160、SR170、SR180、SR190、SR1100、SR1150、SR1200

2A系列：SR220、SR230、SR240、SR250、SR260、SR270、SR280、SR290、SR2100、SR2150、SR2200

3A系列：SR320、SR330、SR340、SR350、SR360、SR370、SR380、SR390、SR3100、SR3150、SR3200

5A系列：SR520、SR530、SR540、SR550、SR560、SR570、SR580、SR590、SR5100、SR5150、SR5200
