壹芯微作為國內專業生產二極管的生產廠家,各種技術已經是非常的成熟,進口的測試儀器,可以很好的幫組到客戶朋友穩定好品質,也有專業的工程師在把控,協助客戶朋友解決一直客戶自身解決不了的問題,像今天有位客戶來咨詢說,快恢復二極管和肖特基二極管有什么區別,處理好這個問題后,就來到這里,打算跟各位分享一下,后面有遇到相同的問題可以參考解決

在電子行業中使用快恢復二極管和肖特基二極管的客戶并不少,但是真正可以說出它們之間的區別就很少,那么我們作為快恢復二極管和肖特基二極管的生產廠家,我們是有義務去為客戶解答的

肖特基二極管是屬于低功耗,大電流,超高速的半導體器件,其特長是開關速度非?？?反向恢復時間可以小到幾個納秒,正向導通壓降僅0.4V左右,而整流電流卻可達到幾千安,所以適合在低電壓,大電流的條件下工作,電腦主機電源的輸出整流二極管就采用了肖特基二極管

肖特基二極管是以N型半導體為基片,在上面形成用砷作摻染劑的N一外延層,陽性(阻擋層)金屬材料是鉬,二氧化硅用來消除邊緣區域電場,提高肖特基二極管的耐壓值,N型基片摻雜濃度比N一層高100倍,具有很小的通態電阻,基片下部的N+陰極層用以減小陰極的接觸電阻,通過調整結構參數,可在基片與陽極金屬之間形成合適的肖特基二極管

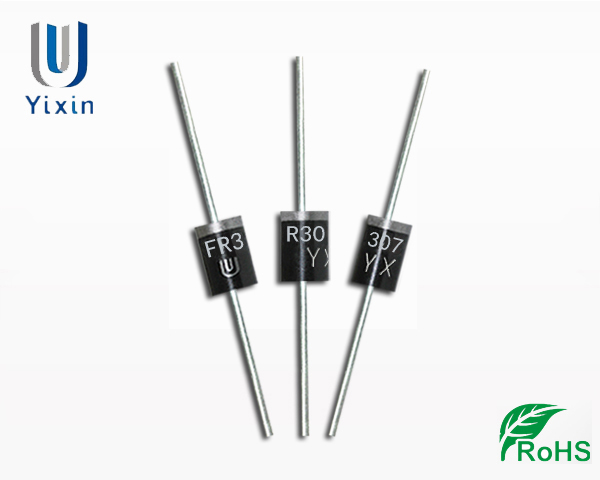

快恢復二極管是近年來問世的新型半導體器件,它具有開關特性好,反向恢復時間短,正向電流大,體積較小,安裝簡便等優點,可作高頻,大電流的整流,續流二極管,在開關電源,脈寬調制器(PWM),不間電源(UPS),高頻加熱,交流電機變頻調速等電子設備中得到了廣泛的應用,是極有發展前途的電力,電子半導體器件

快恢復二極管的一個重要參數是反向恢復時間trr,其定義是,電流流過零點由正向轉換成反向,再由反向轉換到規定的值Irr時的時間間隔,它是衡量高頻續流,整流器件性能的重要技術參數

快恢復二極管的內部結構與普通二極管不同,它是在P型,N型硅材料中間增加了基區I,構成P-I-N硅片,由于基區很薄,反向恢復電荷很小,不僅大大減小了trr值,還降低了瞬態正向壓降,使管子能承受很高的反向工作電壓,快恢復二極管的反向恢復時間一般為幾百納秒,正向壓降約為0.6V,正向電流是幾安培至幾千安培,反向峰值電壓可達幾百到幾千伏

如果您有遇到什么需要幫助解決的,可以點擊右邊的工程師,或者點擊銷售經理給您精準的報價以及產品介紹
