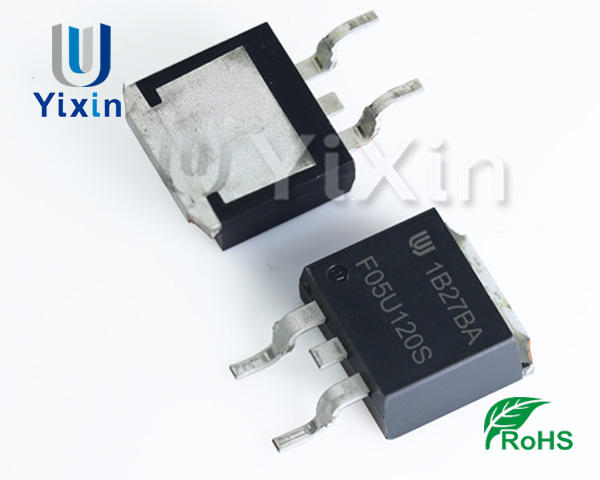

快恢復二極管（簡稱FRD）是一種具有開關特性好、反向恢復時間短特點的半導體二極管，主要應用于開關電源、PWM脈寬調制器、變頻器等電子電路中，作為高頻整流二極管、續流二極管或阻尼二極管使用。快恢復二極管的內部結構與普通PN結二極管不同，屬于PIN結型二極管，即在P型硅材料與N型硅材料中間增加了基區I，構成PIN硅片。因基區很薄，反向恢復電荷很小，所以快恢復二極管的反向恢復時間較短，正向壓降較低，反向擊穿電壓（耐壓值）較高。

快恢復二極管的作用

因為隨著裝置工作開關頻率的提高，若沒有FRED給高頻逆變裝置的開關器件作續流、吸收、箝位、隔離、輸出和輸入整流器，那么IGBT、功率MOSFET等開關器件就不能發揮其作用和獨特作用，這是由FRED關斷特性參數（反向恢復時間t、反向恢復電荷Q、反向峰值電流I ）的作用所致。最佳參數的FRED和高頻開關器件協調工作，使高頻逆變電路內因開關器件換相所引起的過電壓尖峰、高頻干擾電壓及EMI降至最低，使開關器件的作用得到充分發揮。

快恢復、超快恢復二極管的結構特點

快恢復二極管的內部結構與普通二極管不同，它是在P型、N型硅材料中間增加了基區I，構成P-I-N硅片。由于基區很薄，反向恢復電荷很小，不僅大大減小了trr值，還降低了瞬態正向壓降，使管子能承受很高的反向工作電壓。快恢復二極管的反向恢復時間一般為幾百納秒，正向壓降約為0.6V，正向電流是幾安培至幾千安培，反向峰值電壓可達幾百到幾千伏。超快恢復二極管的反向恢復電荷進一步減小，使其trr可低至幾十納秒。20A以下的快恢復及超快恢復二極管大多采用TO-220封裝形式。從內部結構看，可分成單管、對管（亦稱雙管）兩種。對管內部包含兩只快恢復二極管，根據兩只二極管接法的不同，又有共陰對管、共陽對管之分。圖2(a)是C20-04型快恢復二極管（單管）的外形及內部結構。(b)圖和(c)圖分別是C92-02型（共陰對管）、MUR1680A型（共陽對管）超快恢復二極管的外形與構造。它們均采用TO-220塑料封裝，幾十安的快恢復二極管一般采用TO-3P金屬殼封裝。更大容量（幾百安～幾千安）的管子則采用螺栓型或平板型封裝形式。

超快恢復二極管型號和主要參數

超快恢復二極管的應用

隨著電力電子技術向高頻化、模塊化方向發展，FRED作為一種高頻器件也得到蓬勃發展，現已廣泛用于各種高頻逆變裝置和斬波調速裝置內，起到高頻整流、續流、吸收、隔離和箝位的作用，這對發展我國高頻逆變焊機、高頻開關型電鍍電源、高頻高效開關電源、高頻快速充電電源、高頻變頻裝置及功率因數校正裝置等將起到推動作用。這些高效、節能、節電和節材，并能提高產品質量和勞動生產率的高頻逆變裝置將逐步替代目前正在大量生產、體積龐大、效率低和對電網污染嚴重的晶閘管工頻電源,對加速我國電力電子產品的更新換代周期將起到決定性作用。
