三相閉環可控硅調壓器，采用移相觸發控制方式，輸出電壓、電流或功率連續可調，具有恒電壓、恒電流或恒功率的特性。三相晶閘管閉環技術觸發板的控制原理為一個典型的雙閉環控制，電流環為內環，電壓環為外環。

現以調壓器的“恒電壓控制特性”來介紹其控制原理。調節過程如下：給定信號（Ug）、電壓反饋信號（Uf）、電流反饋信號（I f） 當由于某種原因使調壓器輸出電壓降低時（如電網電壓降低）：（Ug-Uf）↑ → UO↑ → Uy↑ → α↓ → 調壓器輸出電壓U↑最后達到Uf與Ug相互平衡，調壓器輸出穩定電壓。

電流環作用是，在突加負載或負載電流超過限流值時，限制調壓器的輸出電流在額定電流范圍內，確保輸出和調壓器正常工作。其調節過程如下：

U0恒定，負載電流增加：If↑ → （UO-If）↓ → IO↓ → Uy↓ → α↑ → 調壓器輸出電壓U↓——If↓；同時電壓環也參與調節，使調壓器的輸出電流被限制在額定電流范圍內，在有充分調節余量的前提下維持輸出電壓的恒定。

觸發板還可以通過輔助控制功能實現軟起動、軟關斷，外部信號轉換等功能。

恒功率特性觸發板，其內環為電流環，外環為功率環，其原理與上相同。

恒電流特性觸發板，只有一個電流調節環節。

采用移相觸發方式，適用于阻性、感性負載，變壓器一次側

具有多種控制信號選擇。

具有“自動限流”功能，負載電流大于額定值時，調壓器輸出電流被限制在額定值左右。

具有軟起動、軟關斷功能，減少對電網的沖擊和干擾，使主回路晶閘管更加安全可靠。

具有恒電壓、恒電流、恒功率三種反饋形式供用戶選擇。

具有輸入電源斷相、過電流、晶閘管過熱等保護功能，保護時相應的發光二極管指示燈亮，同時故障報警輸出接點動作。

恒電壓反饋： 電源電壓波動±10%，負載阻抗變化10倍時，負荷電壓保持恒定，輸出電壓與控制信號成線性關系

恒電流反饋： 電源電壓波動±10%，負載阻抗變化10倍時，負荷電流保持恒定，輸出電流與控制信號成線性關系

恒功率反饋： 電源電壓波動±10%，負載阻抗變化10倍時，負荷功率保持恒定， 輸出功率與控制信號成線性關系。

可控硅調壓器該如何選型

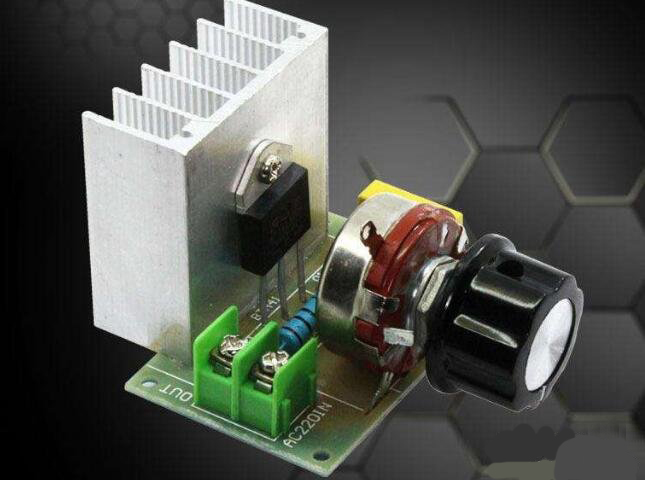

眾所周知可控硅調壓器全稱為單相智能固態可控硅調壓器模塊，又稱晶閘管調功器、晶閘管調壓器、晶閘管調整器、可控硅調功器、可控硅調整器。是一種以可控硅為基礎，以專用控制電路為核心的電源功率控制電器。

可控硅調壓器用于三相負載，單向可控硅輸出。采用兩個可控硅混合動力技術，實現0-380伏無級調壓，提供高效熱量管理，并提高循環使用壽命。

可控硅調壓器0v到220v，是最為常見的可調電壓。那可控硅調壓器該如何選型呢？

1、先計算滿電壓時的負載電流，再根據負載類型乘以余量系數。阻性負載系數3倍；感性負載系數為5倍。

例：380V 9KW的阻性負載。 9KW/380V3=71 選擇90A規格

2、阻性負載是指：白熾燈、電阻絲、烤箱、加熱棒

感性負載是指：變壓器、線圈、風機電機、水泵電機

3、不能使用的負載：家用電器（如電視機、電腦）、帶開關電源的電器、不能空載

可控硅調壓器過零觸發技術，干擾小，應用廣；電壓負載，體積小、速度快、壽命長；芯片與底板絕緣；控制輸入LED指示燈；輸出端采用可控硅，穩壓穩流。
