可控硅設計經驗詳情

可控硅設計知識要點進行總結：

可控硅類別：

a. 單向可控硅：門極帶阻靈敏型單向可控硅、門極靈敏型單向可控硅、標準型單向可控硅······

b. 雙向可控硅：標準型雙向可控硅、四象限雙向可控硅、洗衣機專用雙向可控硅、高結溫雙向可控硅、瞬態抑制型雙向可控硅······

c. 電力電子可控硅：電力電子可控硅模塊芯片、電力電子可控硅模塊組件

可控硅等效結構：

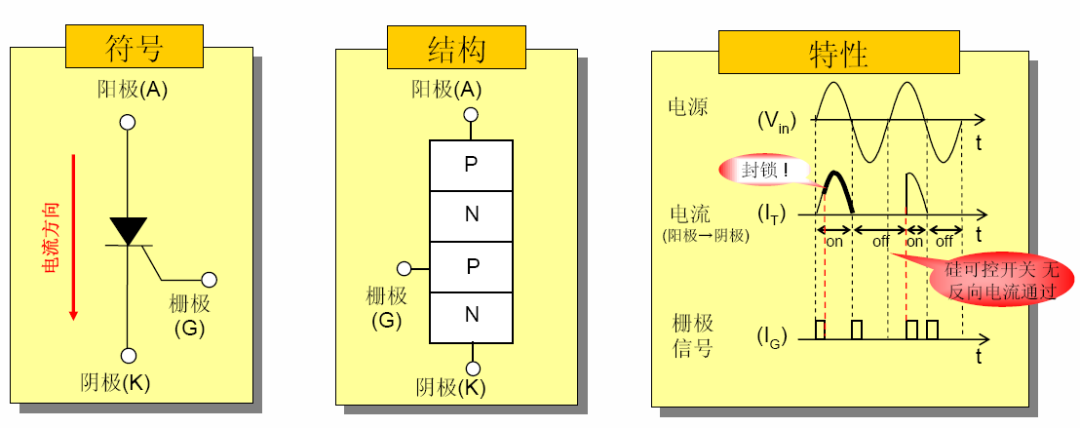

單向可控硅

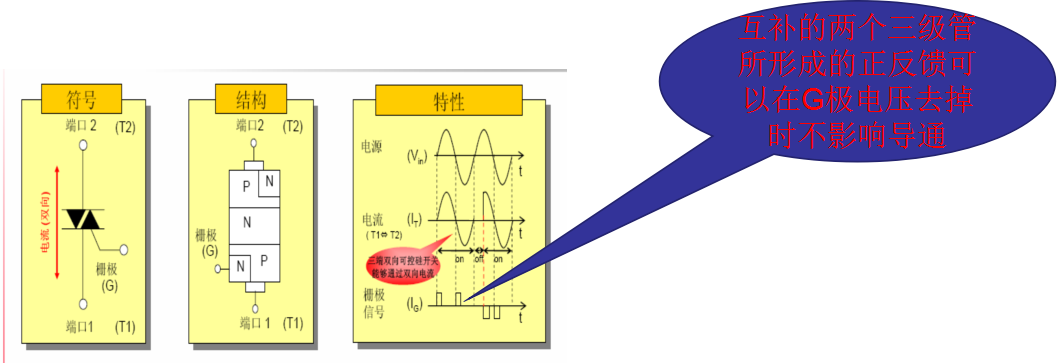

雙向可控硅

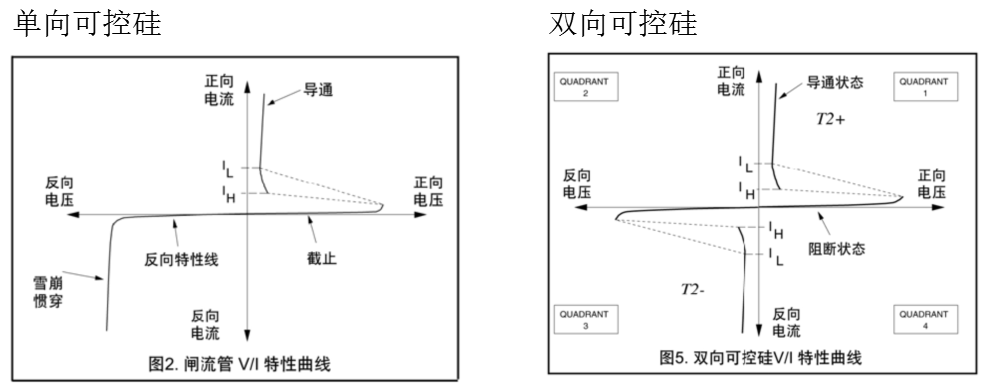

對于一個可控硅，主要看其5個參數：

額定平均電流、維持電流、控制極觸發電壓和電流、 正向阻斷峰值電壓、反向阻斷峰值電壓

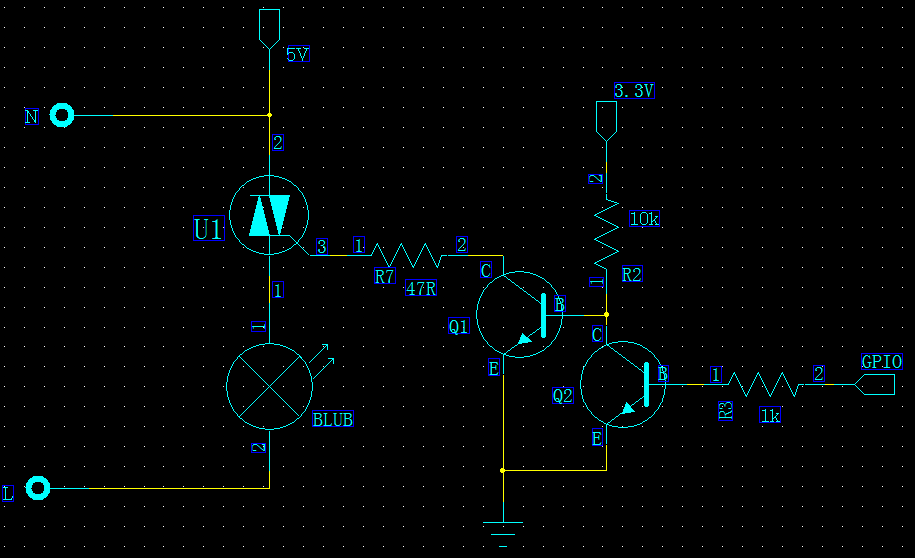

經驗教訓1：該電路能否將燈點亮？

解析：不能，由于控制可控硅關斷的1,3引腳沒有通路，無觸發電流

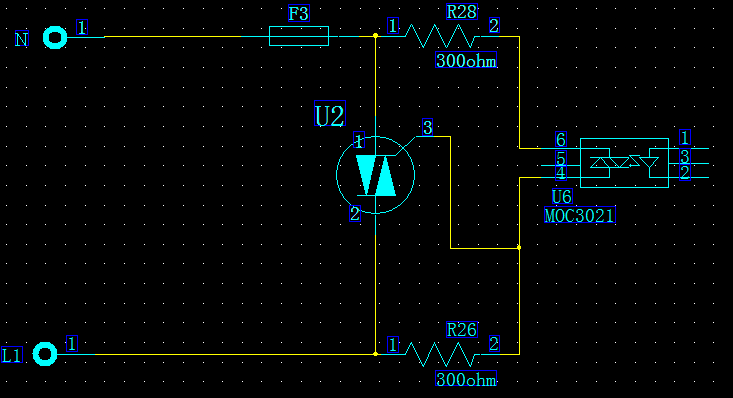

經驗教訓2：該電路負載通斷不受MOC3021控制？

解析：不受控制，對于交流電，可以不經過MOC3021而直接流過可控硅的1,3引腳使其處于控制極導通狀態

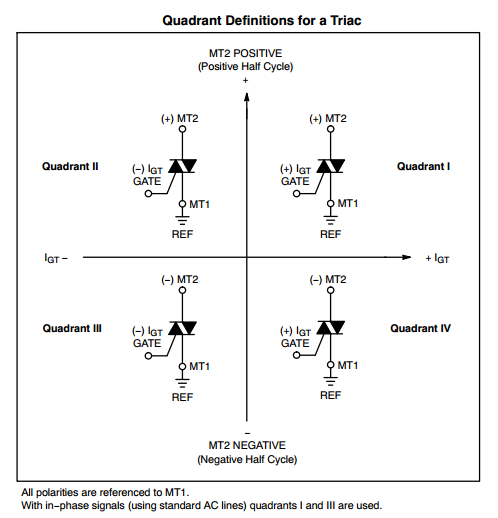

理解可控硅的“象限”——

1、為何需要有“象限”這個概念？“象限”通用命名法？（個人認為：對于象限概念的提出，是為了更好地描述、理解可控硅的特性，就如同笛卡爾引入直角坐標系是為了更好地描述二維數據）

2、如何區分不同象限可控硅？

第一象限：MT2+    Igt+

第二象限：MT2+    Igt-

第三象限：MT2 -    Igt-

第四象限：MT2 -    Igt+

可控硅從導通到底關斷的條件？

1、單獨撤去控制極電壓；

2、MT1，MT2電流小于導通維持電流。

注意：可控硅MT1、MT2流過的電流小于導通維持電流時，可控硅關斷，但是單獨撤去可控硅控制極電壓時，需等到第2個條件滿足時才會關斷

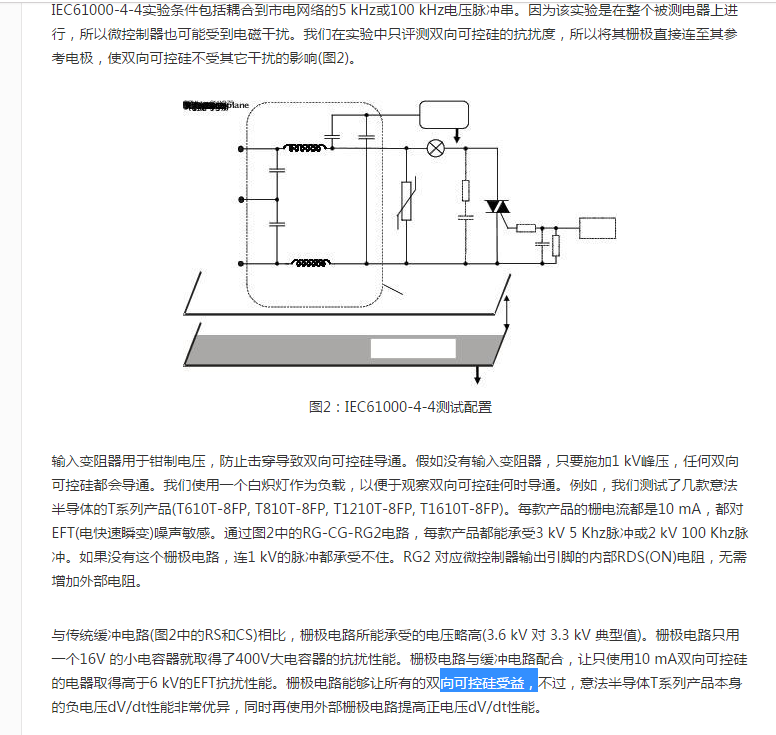

一個改進型的可控硅例子

可控硅設計十條黃金規則

1.為了導通閘流管（或雙向可控硅），必須有門極電流≧IGT ，直至負載電流達到≧IL 。這條件必須滿足，并按可能遇到的最低溫度考慮；

2.要斷開（切換）閘流管（或雙向可控硅），負載電流必須

3. 設計雙向可控硅觸發電路時，只要有可能，就要避開3+象限（WT2-，+）；

4. 為減少雜波吸收，門極連線長度降至最低。返回線直接連至MT1（或陰極），若用硬線，用螺旋雙線或屏蔽線。門極和MT1 間加電阻1kΩ或更小。高頻旁路電容和門極間串接電阻。另一解決辦法，選用H 系列低靈敏度雙向可控硅；

5. 若dVD/dt 或dVCOM/dt 可能引起問題，在MT1 和MT2 間加入RC 緩沖電路。若高dICOM/dt 可能引起問題，加入一幾mH 的電感和負載串聯。另一種解決辦法，采用Hi-Com 雙向可控硅；

6. 假如雙向可控硅的VDRM 在嚴重的、異常的電源瞬間過程中有可能被超出，采用下列措施之一：負載上串聯電感量為幾μH 的不飽和電感，以限制dIT/dt；用MOV 跨接于電源，并在電源側增加濾波電路；

7. 選用好的門極觸發電路，避開3+象限工況，可以最大限度提高雙向可控硅的dIT/dt 承受能力；

8. 若雙向可控硅的dIT/dt 有可能被超出，負載上最好串聯一個幾μH 的無鐵芯電感或負溫度系數的熱敏電阻。另一種解決辦法：對電阻性負載采用零電壓導通；

9. 器件固定到散熱器時，避免讓雙向可控硅受到應力。固定，然后焊接引線。不要把鉚釘芯軸放在器件接口片一側。；

10.為了長期可靠工作，應保證Rth j-a 足夠低，維持Tj 不高于Tjmax ,其值相應于可能的最高環境溫度。
