產品型號：L7905（-25V,1500mA三端可調正線性穩壓器）

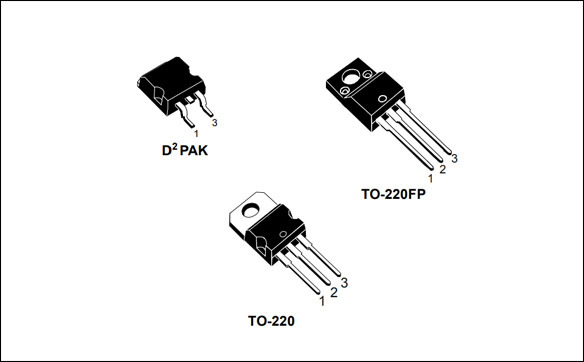

品牌：壹芯微|類型：穩壓電路|封裝：TO-220|多種封裝 尺寸不同 參數一致 免費樣品 歡迎咨詢
描述：
L78系列固定電壓穩壓器設計有熱過載保護功能，可在出現過大功率過載情況時關閉電路，內部短路保護功能可限制電路通過的最大電流，以及輸出晶體管安全區補償功能可減少輸出短路
隨著傳輸晶體管兩端的電壓增加，電路電流。在許多低電流應用中，不需要補償電容器。但是，如果穩壓器與電源濾波器的連接長度較長，或者輸出負載電容較大，建議在穩壓器輸入端使用電容旁路。應選擇輸入旁路電容器以提供良好的高頻特性，以確保在所有負載條件下穩定運行。應選擇0.33uF或更大的鉭、聚酯薄膜或其他在高頻下具有低內阻的電容器。旁路電容器應使用盡可能短的引線直接跨接穩壓器輸入端子安裝。由于穩壓器沒有外部感應引線，因此通常應使用良好的構造技術來最小化接地回路和引線電阻下降。
添加運算放大器允許在保持調節特性的同時調整到更高或中間值。通過該裝置獲得的最小電壓比穩壓器電壓高2V。
圖14的電路可以修改高電流穩壓器，通過添加短路檢測電阻器、RSC和額外的PNP晶體管來提供短路保護。電流檢測 PNP必須能夠處理三端穩壓器的短路電流，因此指定了一個四安培塑料功率晶體管。
| 參數\型號 | L7905 | ||
| PD(mW) | 2000 | ||
| IO(mA) | 1500 | ||
| Vi(V) | -25 | ||
| VO(V) | -4.8~-5.2 | ||
| Iq(mA) | 8 | ||
| 封裝(PAKAGE) | TO-220 |
「L7905」采購優質國產二/三極管Mosfet選壹芯微（專注領域，專業品質），國內知名功率半導體生產商，專業進口生產設備，芯片與技術源自臺灣，完美替代進口品牌，頁面右側聯系銷售一線或工程師為您提供參數，選型，樣品申請，規格書與技術支持，歡迎咨詢
