LM317可調穩壓直流電源電路

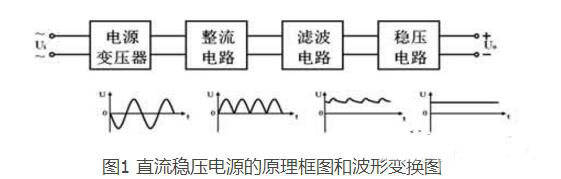

直流穩壓電源是一種將220V工頻交流電轉換成穩壓輸出的直流電的裝置，它需要變壓、整流、濾波、穩壓四個環節才能完成。一般由電源變壓器、整流濾波電路及穩壓電路所組成，基本框圖如下：

1、降壓部分

源變壓器是降壓變壓器，它的作用是將220V的交流電壓變換成整流濾波電路所需要的交流電壓Ui。變壓器的變比由變壓器的副邊按比例確定，變壓器副邊與原邊的功率比為P2/P1=n，式中n是變壓器的效率。

2、整流部分

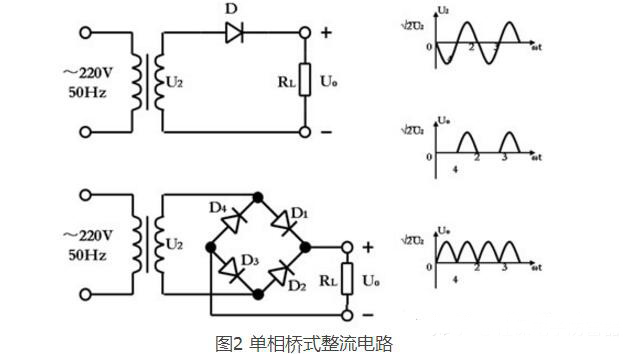

該設計采用單相橋式整流電路。其由四只二極管組成，其構成原則就是保證在變壓器副邊電壓u的整個周期內，負載上的電壓和電流方向始終不變。為達到這一目的，需要在Uz的正、負半周內正確引導流向負載的電流，使其方向不變，設變壓器副邊兩端分別為a和b，則a為“+”b為“一”時應有電流流出a點，a為“一”b為“+”時應有電流流入a點；相反，a為“+”b為“一”時應有電流流入b點，因而a和b點均應接兩只二極管，以引導電流，具體電路原理如圖2所示。

果橋式整流電路變壓器副邊中點接地，就應將兩個負載電阻相連接且連接中點接地。根據橋式整流電路的工作原理，當a點為“+”b點為“一”時，Dl、D3導通，D2、D4截止，U01=U2，U02=一U2；而當b點為“+”a點為“一”時，D2、D4導通，D1、D3截止，U01=一U2，U02=U2，這樣兩個負載上就分別獲得正、負電壓。　　若設變壓器副邊電壓u2=U2sinwt，U2為其有效值。當u2為正半周時，電流由a點流出，經Dl、RL、D3流入b點，因而負載電阻RL上的電壓等于變壓器副邊電壓，即uo=u2，D2和D4管承受的反向電壓為一u2。當u2為負半周時，電流由b點流出，經D2、RL、D4流入a點，負載電阻RL上的電壓等于一u2，即uo=一u2，D1、D3承受的反向電壓為u2。這樣，由于D1、D3和D2、D4兩對二極管交替導通，致使負載電阻RL上在u2的整個周期內都有電流通過，而且方向不變，則輸出電壓uo=|U2sinwt|。

3、濾波電路

經過整流后的直流電幅值變化很大，會影響電路的工作性能。可利用電容的“通交流，隔直流”的特性，在電路中并人兩個并聯電容作為電容濾波器，濾去其中的交流成分。

電容濾波電路是最常見也是最簡單的濾波電路，在整流電路的輸出端（即負載電阻兩端）并聯一個電容即構成電容濾波電路。濾波電容容量較大，因此一般均采用電解電容，在接線時要注意電解電容的正負極。電容濾波電路利用電容的充、放電作用，使輸出電壓趨于平滑。如果將兩個濾波電容相連接，且連接點接地，就可同時得到輸出電壓平滑的正負電源。

在理想情況下，變壓器副邊無損耗，二極管導通電壓為零，所以電容兩端電壓相等。而當其上升到峰值后開始下降，電容便通過負載電阻放電，其電壓也開始下降，趨勢與電容兩端電壓基本相同。但是由于電容按指數規律放電，所以當其下降到一定數值后，電容將繼續通過負載放電，電容兩端電壓按指數規律緩慢下降。

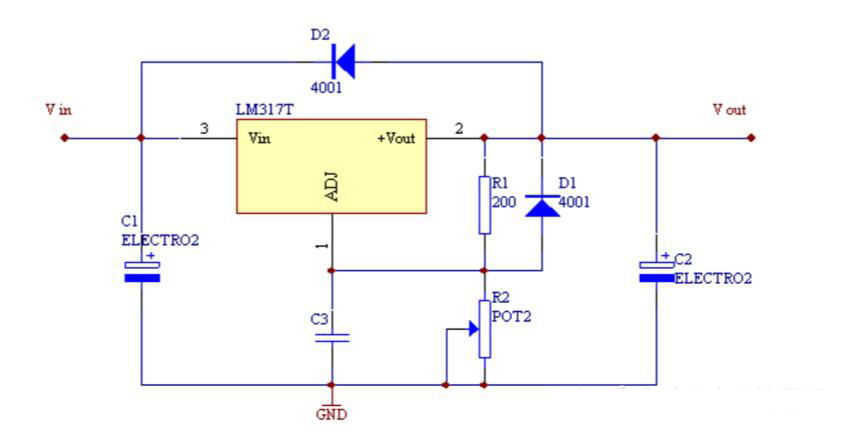

LM317典型應用電路

1，2腳之間為1.25V電壓基準。為保證穩壓器的輸出性能，R1應小于240歐姆。改變R2阻值即可調整穩壓電壓值。D1，D2用于保護。

lm317如何用作穩流器

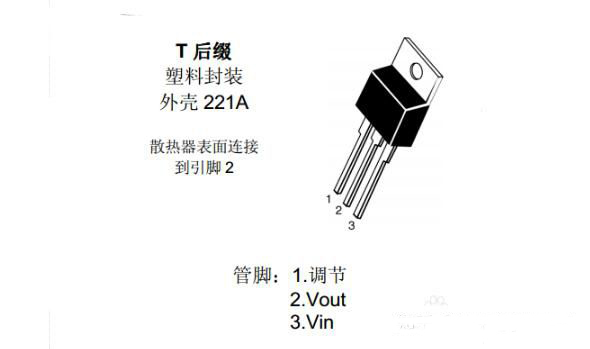

1、明確LM317的輸入和輸出端

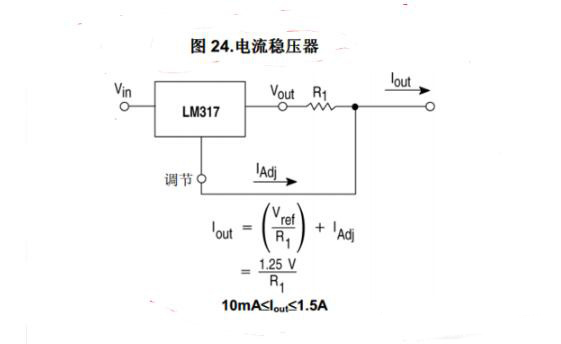

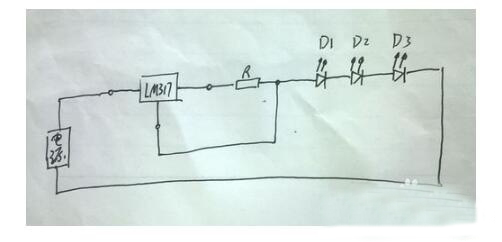

2、Lm317做穩流器的電路原理圖。

3、LM317用作穩流器的例子。

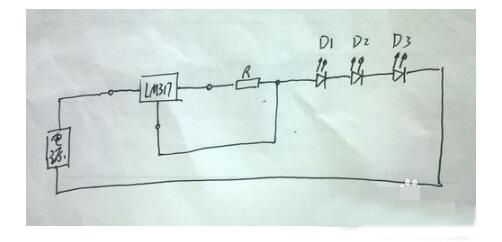

通過LM317控制3個LED燈發光。LED燈的額定電壓是3V。

4、第三步中，為什么要用LM317作為穩流管而不是穩壓管？

原因是：如果D1、D2、D3中有一個短路了，而且LM317做的是穩壓管，剩下的兩個好的led發光二極管也會因為電壓變大二壞掉。

但是如果LM317用作穩流管，即使D1、D2、D3中有一個短路了，LM317也會自動調整電流，以保持電流恒定，從而起到保護電路的作用

LM317工作原理

LM317作為輸出電壓可變的集成三端穩壓塊，是一種使用方便、應用廣泛的集成穩壓塊。

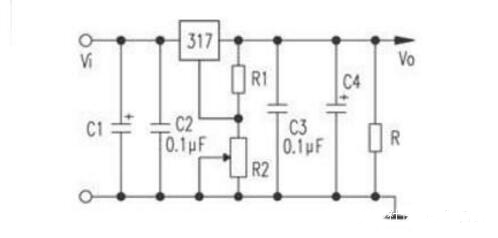

317系列穩壓塊的型號很多：例如LM317HVH、W317L等。電子愛好者經常用317穩壓塊制作輸出電壓可變的穩壓電源（其電路的基本形式如下圖所示）。穩壓電源的輸出電壓可用下式計算，Vo＝1.25（1＋R2/R1）。僅僅從公式本身看，R1、R2的電阻值可以隨意設定。

然而作為穩壓電源的輸出電壓計算公式，R1和R2的阻值是不能隨意設定的。首先317穩壓塊的輸出電壓變化范圍是Vo＝1.25V—37V（高輸出電壓的317穩壓塊如LM317HVA、LM317HVK等，其輸出電壓變化范圍是Vo＝1.25V—45V），所以R2/R1的比值范圍只能是0—28.6。其次是317穩壓塊都有一個最小穩定工作電流，有的資料稱為最小輸出電流，也有的資料稱為最小泄放電流。最小穩定工作電流的值一般為1.5mA。由于317穩壓塊的生產廠家不同、型號不同，其最小穩定工作電流也不相同，但一般不大于5mA。當317穩壓塊的輸出電流小于其最小穩定工作電流時，317穩壓塊就不能正常工作。當317穩壓塊的輸出電流大于其最小穩定工作電流時，317穩壓塊就可以輸出穩定的直流電壓。如果用317穩壓塊制作穩壓電源時（如圖所示），沒有注意317穩壓塊的最小穩定工作電流，那么你制作的穩壓電源可能會出現下述不正常現象：穩壓電源輸出的有載電壓和空載電壓差別較大。

要解決317穩壓塊最小穩定工作電流的問題，可以通過設定R1和R2阻值的大小，而使317穩壓塊空載時輸出的電流大于或等于其最小穩定工作電流，從而保證317穩壓塊在空載時能夠穩定地工作。此時，只要保證Vo/（R1＋R2）≥1.5mA，就可以保證317穩壓塊在空載時能夠穩定地工作。上式中的1.5mA為317穩壓塊的最小穩定工作電流。當然，只要能保證317穩壓塊在空載時能夠穩定地工作，Vo/（R1＋R2）的值也可以設定為大于1.5mA的任意值。

經計算可知R1的最大取值為R1≈0.83KΩ。又因為R2/R1的最大值為28.6。所以R2的最大取值為R2≈23.74KΩ。在使用317穩壓塊的輸出電壓計算公式計算其輸出電壓時，必須保證R1≥0.83KΩ，R2≤23.74KΩ兩個不等式同時成立，才能保證317穩壓塊在空載時能夠穩定地工作。當然在317穩壓塊的輸出端并聯泄流電阻R（如圖所示），也可以為317穩壓塊提供最小穩定工作電流。但是，由于并聯的泄流電阻不能隨輸出電壓的變化而變化，如果要保證317穩壓塊在輸出電壓為1.25V時，其輸出電流大于其最小穩定工作電流，則在317穩壓塊的輸出電壓為37V時，流過泄流電阻的電流就太大了，這樣不僅浪費了電能，而且增加了317穩壓塊的負擔，不是一種妥當?shù)霓k法。

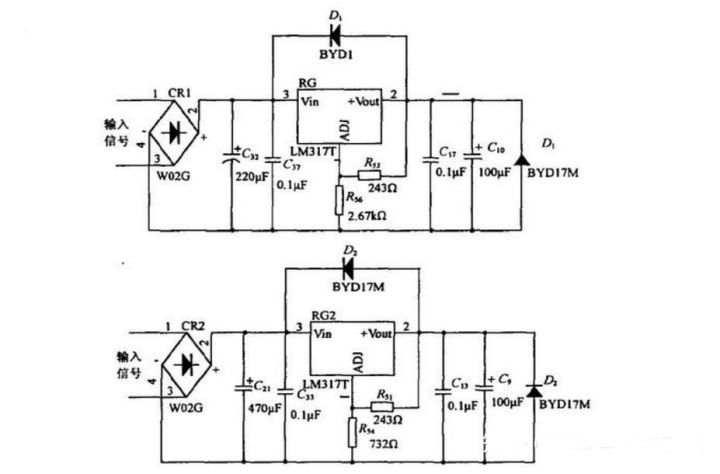

LM317電源電路原理

上述原理圖電路中，主要使用了一個三端穩壓器件LM317T，功能主要是穩定電壓信號，以便提高系統的穩定性能和可靠性能。LM317T是一種這樣的器件：由Vin端提供工作電壓后，他便可以保持其+Vout端（2腳）比其ADJ端（1腳）的電壓高1125V。因此，只需要用極小的電流來調整ADJ端的電壓，便可在Vout端得到比較大的電流輸出，并且電壓比ADJ端高出恒定的1125V。還可以通過調整ADJ端（1端）的電阻值改變輸出電壓（LM317T會保證接入ADJ端和+Vout端的那部分電阻上的電壓為1125V）。所以，當ADJ端（1端）的電阻值增大時，輸出電壓將會升高。

LM317T的輸出電壓可以從1125V連續調節到37V，其輸出電壓值可由式（1）算出：

LM317可調穩壓直流電源電路

直流穩壓電源是一種將220V工頻交流電轉換成穩壓輸出的直流電的裝置，它需要變壓、整流、濾波、穩壓四個環節才能完成。一般由電源變壓器、整流濾波電路及穩壓電路所組成，基本框圖如下：

1、降壓部分

電源變壓器是降壓變壓器，它的作用是將220V的交流電壓變換成整流濾波電路所需要的交流電壓Ui。變壓器的變比由變壓器的副邊按比例確定，變壓器副邊與原邊的功率比為P2/P1=n，式中n是變壓器的效率。

2、整流部分

該設計采用單相橋式整流電路。其由四只二極管組成，其構成原則就是保證在變壓器副邊電壓u的整個周期內，負載上的電壓和電流方向始終不變。為達到這一目的，需要在Uz的正、負半周內正確引導流向負載的電流，使其方向不變，設變壓器副邊兩端分別為a和b，則a為“+”b為“一”時應有電流流出a點，a為“一”b為“+”時應有電流流入a點；相反，a為“+”b為“一”時應有電流流入b點，因而a和b點均應接兩只二極管，以引導電流，具體電路原理如圖2所示。

果橋式整流電路變壓器副邊中點接地，就應將兩個負載電阻相連接且連接中點接地。根據橋式整流電路的工作原理，當a點為“+”b點為“一”時，Dl、D3導通，D2、D4截止，U01=U2，U02=一U2；而當b點為“+”a點為“一”時，D2、D4導通，D1、D3截止，U01=一U2，U02=U2，這樣兩個負載上就分別獲得正、負電壓。

若設變壓器副邊電壓u2=U2sinwt，U2為其有效值。當u2為正半周時，電流由a點流出，經Dl、RL、D3流入b點，因而負載電阻RL上的電壓等于變壓器副邊電壓，即uo=u2，D2和D4管承受的反向電壓為一u2。當u2為負半周時，電流由b點流出，經D2、RL、D4流入a點，負載電阻RL上的電壓等于一u2，即uo=一u2，D1、D3承受的反向電壓為u2。這樣，由于D1、D3和D2、D4兩對二極管交替導通，致使負載電阻RL上在u2的整個周期內都有電流通過，而且方向不變，則輸出電壓uo=|U2sinwt|。

3、濾波電路　　經過整流后的直流電幅值變化很大，會影響電路的工作性能。可利用電容的“通交流，隔直流”的特性，在電路中并人兩個并聯電容作為電容濾波器，濾去其中的交流成分。

電容濾波電路是最常見也是最簡單的濾波電路，在整流電路的輸出端（即負載電阻兩端）并聯一個電容即構成電容濾波電路。濾波電容容量較大，因此一般均采用電解電容，在接線時要注意電解電容的正負極。電容濾波電路利用電容的充、放電作用，使輸出電壓趨于平滑。如果將兩個濾波電容相連接，且連接點接地，就可同時得到輸出電壓平滑的正負電源。

在理想情況下，變壓器副邊無損耗，二極管導通電壓為零，所以電容兩端電壓相等。而當其上升到峰值后開始下降，電容便通過負載電阻放電，其電壓也開始下降，趨勢與電容兩端電壓基本相同。但是由于電容按指數規律放電，所以當其下降到一定數值后，電容將繼續通過負載放電，電容兩端電壓按指數規律緩慢下降。

LM317典型應用電路

1，2腳之間為1.25V電壓基準。為保證穩壓器的輸出性能，R1應小于240歐姆。改變R2阻值即可調整穩壓電壓值。D1，D2用于保護。

lm317如何用作穩流器

1、明確LM317的輸入和輸出端

2、Lm317做穩流器的電路原理圖。

3、LM317用作穩流器的例子。

通過LM317控制3個LED燈發光。LED燈的額定電壓是3V。

4、第三步中，為什么要用LM317作為穩流管而不是穩壓管？

原因是：如果D1、D2、D3中有一個短路了，而且LM317做的是穩壓管，剩下的兩個好的led發光二極管也會因為電壓變大二壞掉。

但是如果LM317用作穩流管，即使D1、D2、D3中有一個短路了，LM317也會自動調整電流，以保持電流恒定，從而起到保護電路的作用
