MMSZ4683貼片齊納二極管參數，MMSZ4683規格書，MMSZ4683引腳圖

壹芯微科技專業生產貼片齊納穩壓二極管MMSZ4683,SOD-123封裝

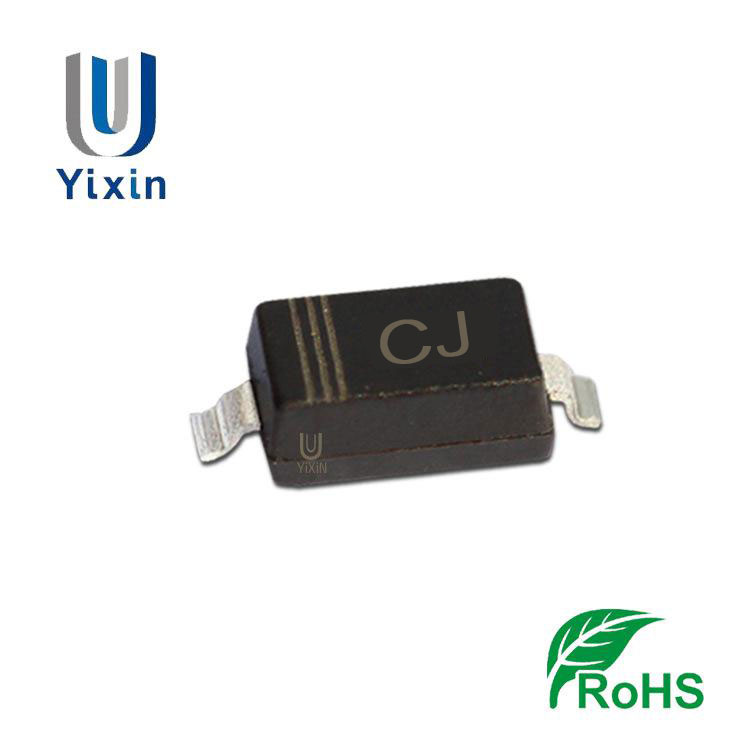

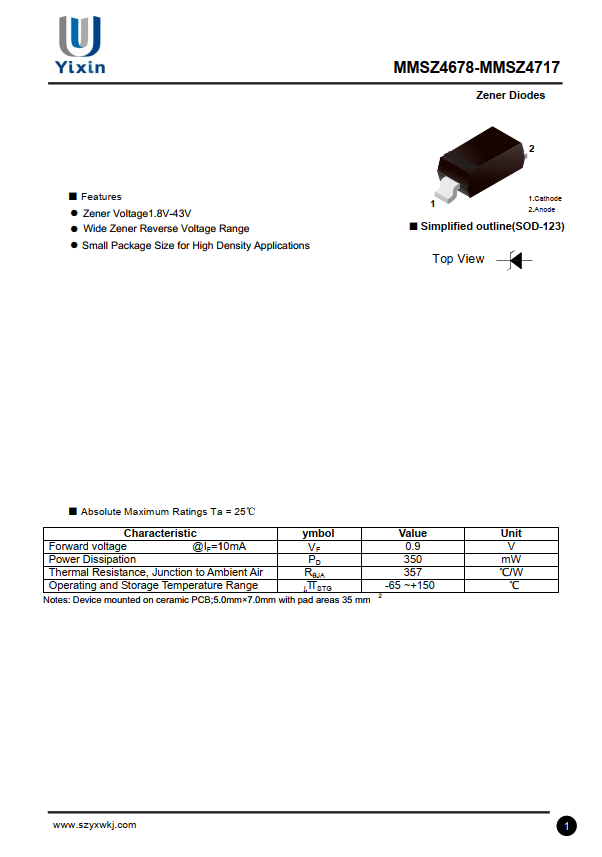

MMSZ4683 SOD-123封裝參數規格書，點擊下載查看：MMSZ46xx至MMSZ47xx SOD-123.pdf

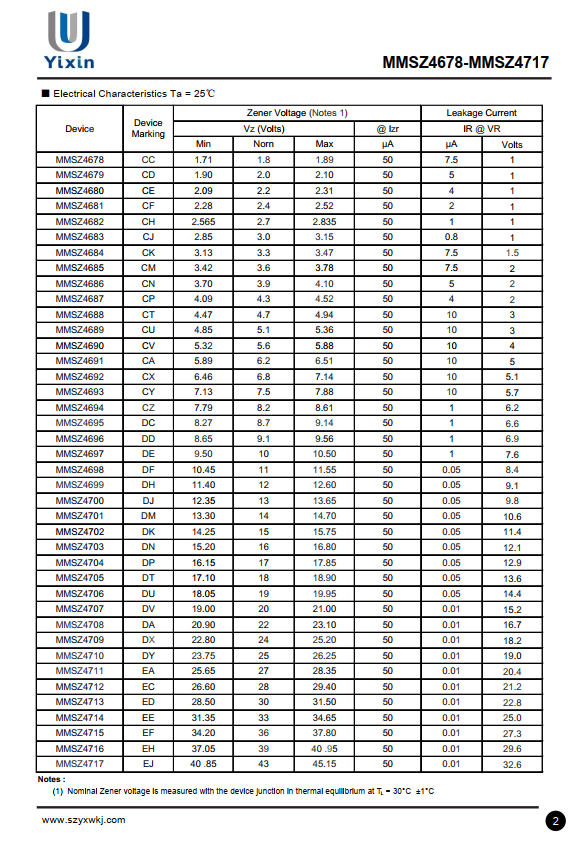

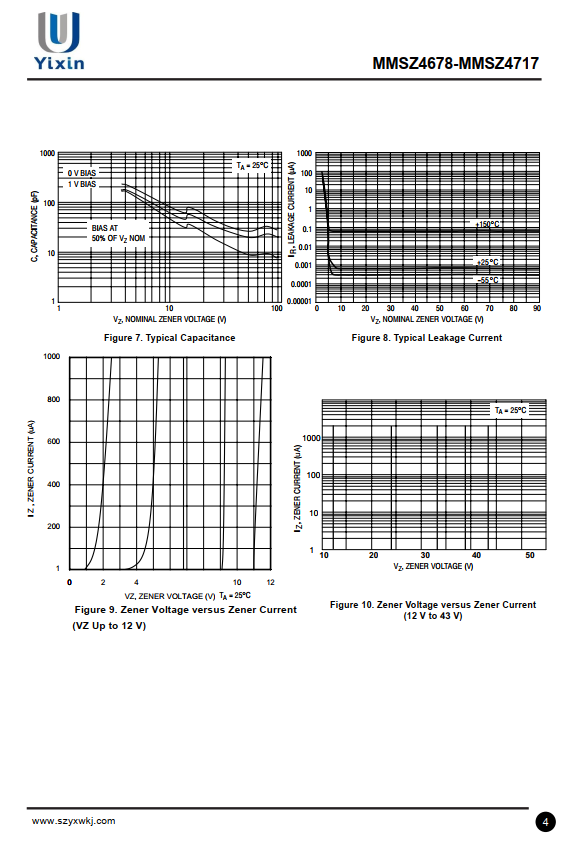

MMSZ4683 SOD-123封裝引腳規格書參數如下：

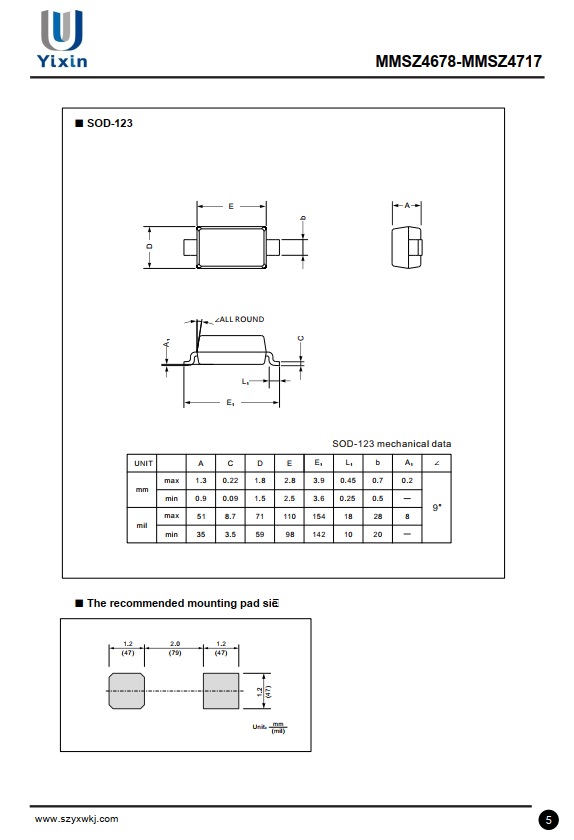

MMSZ4683 SOD-123封裝尺寸如下：

MMSZ4683 齊納穩壓二極管詳細參數

MMSZ4683是一款表面貼裝齊納穩壓二極管，采用緊湊的SOD-123封裝，額定功率為500mW，主要提供3V的穩定電壓輸出。

核心電氣參數

主要特點

高精度穩壓：±5%的電壓容差確保輸出電壓穩定在2.85V-3.15V范圍內，適用于需要精確電壓參考的應用場景。

低動態阻抗：約10Ω的動態阻抗保證了良好的電壓穩定性，在負載電流波動時電壓變化較小。

小型化設計：SOD-123封裝尺寸約為2.69mm×1.6mm×1.17mm，適合高密度PCB布局，特別適合空間受限的設計應用。

典型應用場景

1. 電壓參考源

在電源管理電路中，MMSZ4683可用作基準電壓源，確保輸出電壓的穩定性。這種特性使其在模擬電路、傳感器接口和數據轉換器(如ADC/DAC)中非常有用。

2. 過壓保護

該二極管可以在瞬態過壓情況下提供保護，防止敏感電子元件因電壓過高而損壞。在通信設備、消費電子產品和工業控制系統中，MMSZ4683可用于保護輸入端口免受靜電放電(ESD)或浪涌電流的損害。

3. 電源穩壓

在一些低功耗應用中，MMSZ4683可以用作簡單的線性穩壓器，尤其是在不需要高精度穩壓器的情況下。通過與電阻串聯，它可以將輸入電壓鉗位到3V左右，適用于為微控制器或其他低功耗設備供電。

4. 信號箝位

在信號處理電路中，MMSZ4683可以用于箝位信號，防止信號幅度過大。例如，在音頻放大器或射頻(RF)電路中，它可以限制輸入信號的峰值電壓，避免失真或損壞后續電路。

5. 嵌入式系統與消費電子

該器件也常用于嵌入式系統、智能傳感器、便攜式設備等消費類電子產品中，用于提供穩定的電壓基準或實現電壓鉗位功能。

6. 工業控制與通信設備

在工業自動化和通信設備中，MMSZ4683用于確保關鍵電路模塊在穩定電壓下運行，提高系統穩定性和可靠性。

使用注意事項

1. 限流電阻設計

使用MMSZ4683時，必須串聯合適的限流電阻，計算公式為：

復制R = (Vin - Vz) / Iz。其中Vin為輸入電壓，Vz為3V，Iz為工作電流（通常選擇5-10mA）。

2. 功率計算

確保二極管實際功耗不超過500mW，計算公式：

復制P = Vz × Iz。在電路設計中應留有適當余量，避免長期滿負荷運行導致器件老化加速。

3. 溫度影響

齊納二極管的擊穿電壓具有溫度系數，在寬溫環境中需評估溫度引起的電壓漂移是否影響電路精度。

4. 封裝匹配

SOD-123封裝引腳間距較小（1.27mm），PCB設計時需注意焊盤尺寸需嚴格符合封裝規格，推薦焊盤長度1.2mm-1.5mm，寬度0.8mm-1.0mm，避免虛焊或橋接。

替代型號

MMSZ4683T1G，MMSZ4683-TP，BZX84C3V0，MMSZ5226B

總結

MMSZ4683憑借其3V的精確穩壓值、500mW的功率處理能力和小巧的SOD-123封裝，廣泛應用于消費電子、工業控制和通信設備等領域，特別適合需要低壓穩壓和過壓保護的電路設計。其高精度、小封裝、寬溫適應等特性使其成為硬件工程師在電源穩壓、信號保護及電池管理等場景中的可靠選擇。
