MOS場效應管的分類,區分與寄生二極管 - 壹芯微

場效應管分為結型(JFET)和金屬-氧化物-半導體型(MOSFET)兩種類型，MOSFET應用廣泛，結型管(JFET)幾乎不用，MOSFET一般稱MOS管。

MOSFET有增強型(EMOS)和耗盡型(DMOS)兩大類，增強型和耗盡型每一類下面都有(NMOS)和(PMOS)。

一般主板上使用最多的是增強型的MOS管，NMOS最多，一般用在信號控制方面；其次是PMOS，PMOS用在電源開關等方面，耗盡型幾乎不用。

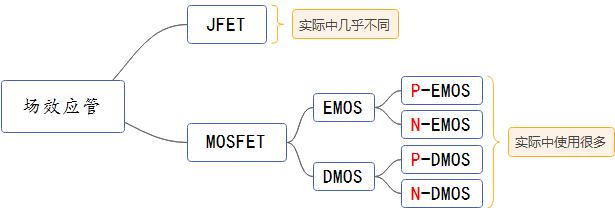

場效應管分類

二、區分

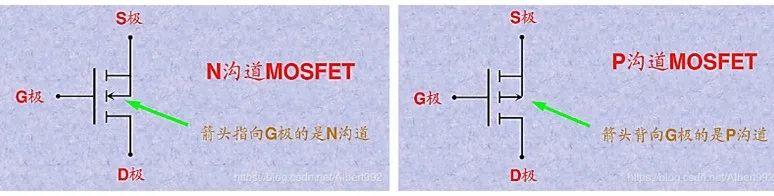

箭頭指向G極的為NMOS;箭頭背向G極的為PMOS;

NMOS和PMOS區分

三、寄生二極管

寄生二極管有的也叫體二極管。

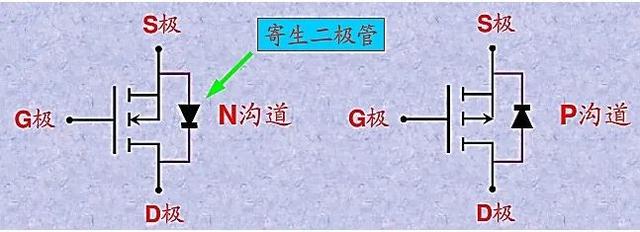

NMOS寄生二極管方向由S極→D極，PMOS的寄生二極管方向由D極→S極。

寄生二極管和普通二極管一樣，正接會導通，反接會截止。所以對于NMOS，當S極接正，D極接負，寄生二極管會導通，反之，截止；對于PMOS管，當D極接正，S極接負，寄生二極管導通，反之，截止。

當滿足MOS管的導通條件時，MOS管的D極和S極會導通，因?yàn)镸OS管的導通內阻極小，一般mΩ級別，1A級別的電流，也才mV級別，所以D極和S極之間的導通壓降很小，不足以使寄生二極管導通，這點需要特別注意。

寄生二極管方向
