來源：壹芯微 發布日期
2021-04-23 瀏覽：-mos場效應管的作用解析
場效應管也就是MOS管，MOSFET。它是一種壓控元件。它的作用我主要從使用場景來說明：

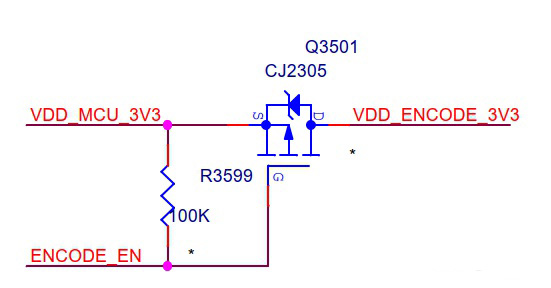

1、電源開關：可以用P-MOS實現電源開關
如上圖，VDD_ENCODE_3V3的電源是來自VDD_MCU_3V3，用ENCODE_EN來控制。但需要注意前提是VCC_NCU3V3跟ENCODE_EN的高電平是同電位的。
當ENCODE_EN為高電平時，P-MOS截止，VDD_ENCODE_3V3電壓為0
當ENCODE_EN為低電平時，P-MOS導通，VDD_ENCODE_3V3電壓為VDD_MCU_3V3=3.3V

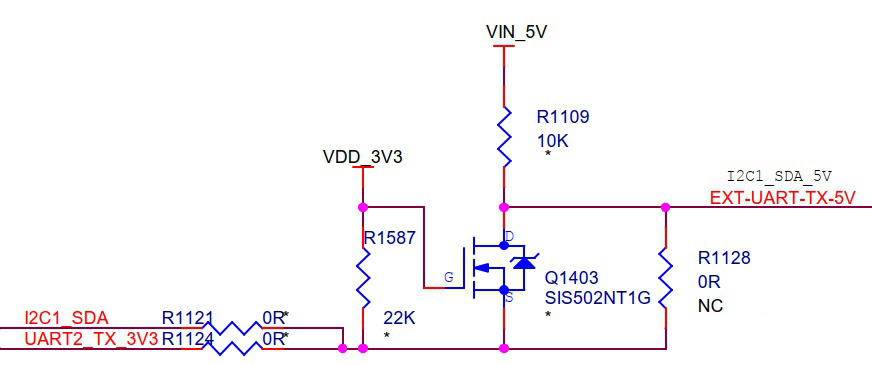

2、電平轉換：實際電路中經常會遇到各模塊之間對接的IO口電平不一致，可以用N-MOS來實現電平轉換。
如上圖，UART2_TX_3V3信號線上高電平是3.3V，而后端信號EXT_UART_5V需要5V的電平，這時可以用N-MOS來實現電平轉換：
當UART2_TX_3V3為低電平時，N-MOS導通，此時EXT_UART_5V信號線上也是低電平
當UART2_TX_3V3為高電平時，N-MOS截止，此時EXT_UART_5V信號線上是上拉電阻R1109電平即5V
