· 場效應管分類

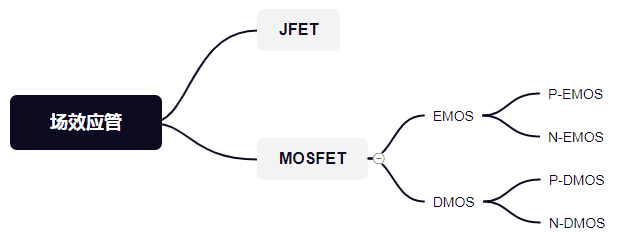

場效應管分為結型(JFET)和金屬-氧化物-半導體型(MOSFET)兩種類型。
JFET的英文全稱是Junction Field-Effect Transistor,也分為N溝道和P溝道兩種,在實際中幾乎不用。
MOSFET英文全稱是Metal-Oxide-Semiconductor Field-Effect Transistor,應用廣泛,MOSFET一般稱MOS管。

MOSFET有增強型和耗盡型兩大類,增強型和耗盡型每一類下面都有NMOS和PMOS。
增強型MOS管的英文為Enhancement MOS或者EMOS,耗盡型MOS管的英文為Depletion MOS或者DMOS。

一般主板上使用最多的是增強型MOS管,NMOS最多,一般多用在信號控制上,其次是PMOS,多用在電源開關等方面,耗盡型幾乎不用。
· N和P區分

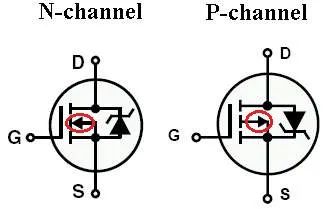

如下紅色箭頭指向G極的為NMOS,箭頭背向G極的為PMOS。
· 寄生二極管
由于生產工藝,一般的MOS管會有一個寄生二極管,有的也叫體二極管。

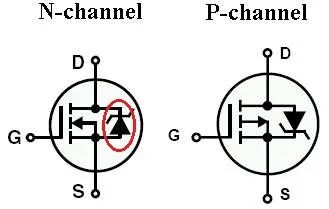

紅色標注的為體二極管
從上圖可以看出NMOS和PMOS寄生二極管方向不一樣,NMOS是由S極→D極,PMOS是由D極→S極。
寄生二極管和普通二極管一樣,正接會導通,反接截止,對于NMOS,當S極接正,D極接負,寄生二極管會導通,反之截止;對于PMOS管,當D極接正,S極接負,寄生二極管導通,反之截止。
某些應用場合,也會選擇走體二極管,以降低DS之間的壓降(體二極管的壓降是比MOS的導通壓降大很多的),同時也要關注體二極管的過電流能力。
當滿足MOS管的導通條件時,MOS管的D極和S極會導通,這個時候體二極管是截止狀態,因為MOS管的導通內阻極小,一般mΩ級別,流過1A級別的電流,也才mV級別,所以D極和S極之間的導通壓降很小,不足以使寄生二極管導通,這點需要特別注意。
· 導通條件
MOS管是壓控型,導通由G和S極之間壓差決定。
對NMOS來說,Vg-Vs>Vgs(th),即G極和S極的壓差大于一定值,MOS管會導通,但是也不能大太多,否則燒壞MOS管,開啟電壓和其他參數可以看具體器件的SPEC。
對PMOS來說,Vs-Vg>Vgs(th),即S極和G極的壓差大于一定值,MOS管會導通,同樣的,具體參數看器件的SPEC。
· 基本開關電路

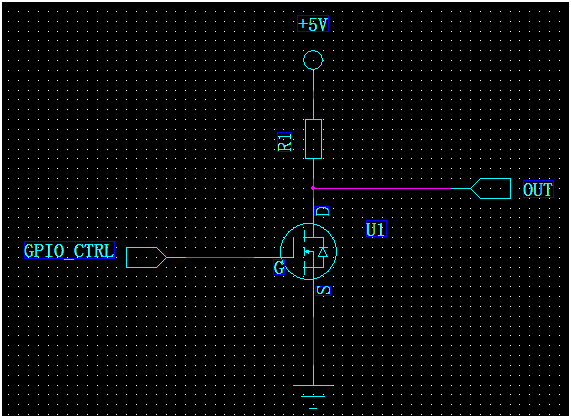

NMOS管開關電路
當GPIO_CTRL電壓小于MOS管開啟電壓時,MOS管截止,OUT通過R1上拉到5V,OUT=5V。
當GPIO_CTRL電壓大于MOS管開啟電壓時,MOS管導通,D極電壓等于S極電壓,即OUT=0V。

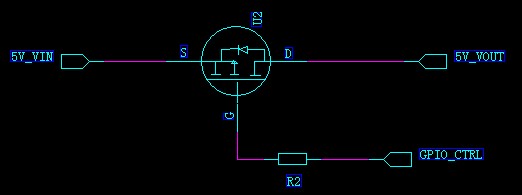

PMOS管開關電路
PMOS管最常用在電源開關電路中,下圖所示,當GPIO_CRTL=0V時,S和G極壓差大于MOS管開啟電壓時,MOS管導通,5V_VOUT=5V_VIN。

· 與三極管的區別
三極管是電流控制,MOS管是電壓控制,主要有如下的區別:
1. 只容許從信號源取少量電流的情況下,選用MOS管;在信號電壓較低,有容許從信號源取較多電流的條件下,選用三極管。
2. MOS管是單極性器件(靠一種多數載流子導電),三極管是雙極性器件(既有多數載流子,也要少數載流子導電)。
3. 有些MOS管的源極和漏極可以互換運用,柵極也可正可負,靈活性比三極管好。
4. MOS管應用普遍,可以在很小電流和很低電壓下工作。
5. MOS管輸入阻抗大,低噪聲,MOS管較貴,三極管的損耗大。
6. MOS管常用來作為電源開關,以及大電流開關電路、高頻高速電路中,三極管常用來數字電路開關控制。
· G和S極串聯電阻的作用
MOS管的輸入阻抗很大,容易受到外界信號的干擾,只要少量的靜電,就能使G-S極間等效電容兩端產生很高的電壓,如果不及時把靜電釋放掉,兩端的高壓容易使MOS管產生誤動作,甚至有可能擊穿G-S極,起到一個固定電平的作用。
· G極串聯電阻的作用
MOS管是壓控型,有的情況下,為什么還需要在G極串聯一個電阻呢?
1. 減緩Rds從無窮大到Rds(on)。
2. 防止震蕩,一般單片機的I/O輸出口都會帶點雜散電感,在電壓突變的情況下,可能與柵極電容形成LC震蕩,串聯電阻可以增大阻尼減小震蕩效果。
3. 減小柵極充電峰值電流。
· MOS管的米勒效應
關于MOS管的米勒效應,可以閱讀文章:臭名昭著的MOS管米勒效應
· 選型要點

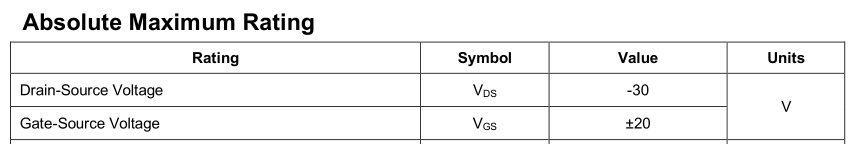

1. 電壓值
關注Vds最大導通電壓和Vgs最大耐壓,實際使用中,不能超過這個值,否則MOS管會損壞。

關注導通電壓Vgs(th),一般MOS管都是用單片機進行控制,根據單片機GPIO的電平來選擇合適導通閾值的MOS管,并且盡量留有一定的余量,以確保MOS可以正常開關。

2.電流值
關注ID電流,這個值代表了PMOS管的能流過多大電流,反應帶負載的能力,超過這個值,MOS管也會損壞。

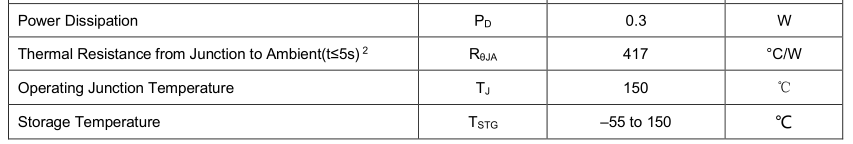

3.功率損耗
功率損耗需要關注以下幾個參數,包括熱阻、溫度。熱阻指的是當有熱量在物體上傳輸時,在物體兩端溫度差與熱源的功率之間的比值,單位是℃/W或者是K/W,熱阻的公式為ThetaJA = (Tj-Ta)/P,和功率和環境溫度都有關系。

4.導通內阻
導通內阻關注PMOS的Rds(on)參數,導通內阻越小,PMOS管的損耗越小,一般PMOS管的導通內阻都是在mΩ級別。
5.開關時間
MOS作為開關器件,就會有開關時間概念,在高速電路中,盡可能選擇輸入、輸出電容Ciss&Coss小、開關時間Ton&Toff短的MOS管,以保證數據通信正常。
6.封裝
根據PCB板的尺寸,選擇合適的PMOS管尺寸,在板載面積有限的情況下,盡可能選擇小封裝;盡量選擇常見封裝,以備后續選擇合適的替代料。
