mos功率管引腳辨認方法及簡單應用制作控制

辨認MOS功率場效應管引腳的方法很簡單，現在常用的IRF系列、2SJ系列、2SK系列及10N60這類MOS功率場效應管的引腳排列基本上都一樣，如下圖所示。

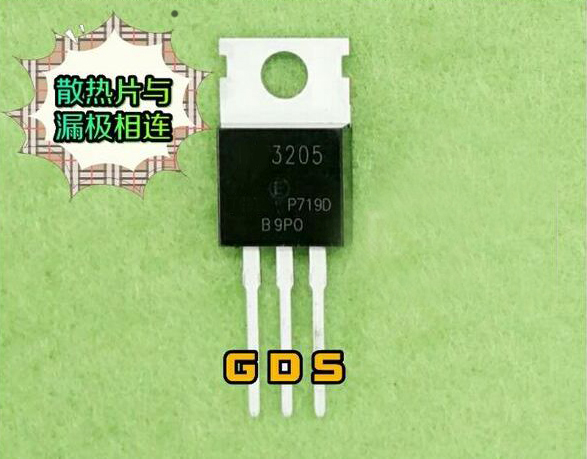

N溝道MOS場效應管的引腳排列。

圖中的IRF3205是逆變器及開關電源中常用的大功率N溝道MOS場效應管，現在常用的其它型號的MOS功率場效應管的引腳排列大都與IRF3205一樣，面對型號，從左到右引腳分別為G（柵極）、D（漏極）、S（源極）。

用數字萬用表測量MOS場效應管引腳的方法

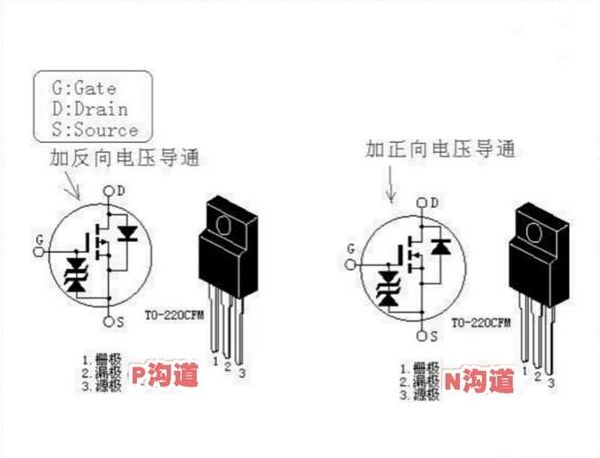

MOS場效應管內部的寄生二極管。

順便說一下，這種帶有金屬散熱片的MOS功率場效應管的散熱片與漏極在內部是相連的，并且MOS場效應管的D、S兩極之間一般都有一個寄生二極管（詳見上圖），故即使搞不清引腳排列，我們用數字萬用表的二極管檔亦可以測量出管子的引腳排列。

這里以N溝道MOS場效應管為例，測量時，首先找到與散熱片相連的那個引腳（即漏極），然后用萬用表黑表筆接觸散熱片，紅表筆分別接觸另外兩個引腳，當接觸到某個引腳時，萬用表顯示的讀數為一個硅二極管的正向壓降時，那么該腳即為源極，剩下的那個引腳即為柵極。

MOS場效應管的簡單應用

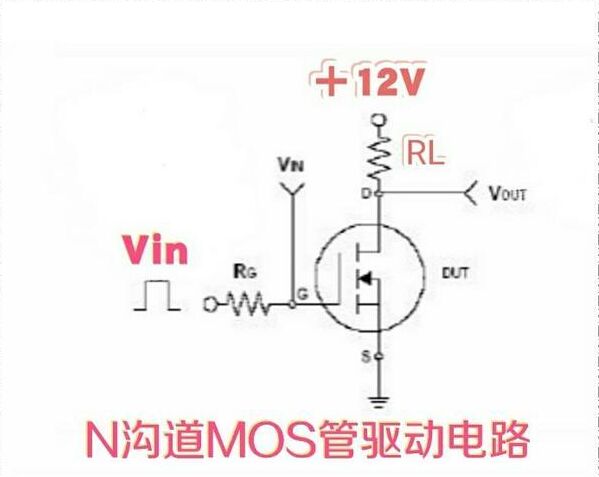

N溝道MOS場效應管驅動電路。

提問者問的第二個問題是MOS場效應管簡單應用做一個控制。MOS場效應管作為控制器件使用時，方法與普通的雙極型三極管電路基本一樣。所不同的是，MOS場效應管為電壓驅動器件，前級電路驅動MOS場效應管時，只要輸出的電壓幅度足夠高，即可使MOS場效應管工作。

上圖所示電路為N溝道MOS場效應管驅動一個大電流負載的電路。圖中的MOS場效應管工作于開關狀態，假設該管的型號為低開啟電壓的貼片N溝道MOS場效應管AO3400（該管的開啟電壓約為2.5V，漏極電流為5.8A），負載RL為一個工作電流為1A的小燈泡。若想點亮這個小燈泡，我們只要在AO3400的柵極加一個4～5V的電壓信號即可使小燈泡點亮，而此時AO3400的柵極從前級電路汲取的電流約為1μA（這要是采用普通的雙極型三極管驅動一個1A的小燈泡，前級電路至少要提供mA級的驅動電流才能使管子飽和導通）。若想使小燈泡熄滅，只要將AO3400的柵極電壓降至2V以下即可。

可見，采用MOS場效應管控制負載工作，前級電路只要有幅度足夠大的電壓信號輸出即可控制MOS場效應管的工作。
