MOS管漲知識-MOS管的實際應用詳細分析

MOS管和三極管類似，只不過 MOS管是壓控壓型（電壓控制），而三極管是流控流型（電流控制）。

至于MOS管的使用，N型與P型存在區別，對于應用，我們只需要知道：

1、對于N型MOS管，若G、S之間為高（電壓方向G指向S，具體電平看具體MOS管 ），D、S（電壓方向D指向S）之間就會導通，此時D、S間相當于一個很小的電阻，若G、S之間為低（具體電平看具體MOS管 ），D、S之間就會截止，此時D、S間相當于一個很大的電阻，電流就無法流過。

2、對于P型MOS管，若G、S之間為高（電壓方向S指向G，具體電平看具體MOS管 ），D、S之間就會導通（電壓方向S指向D），此時D、S間相當于一個很小的電阻，若G、S之間為低（具體電平看具體MOS管 ），D、S之間就會截止 ，此時D、S間相當于一個很大的電阻，電流就無法流過。

N型MOS管應用的場景更多，相比于比P型MOS管，其優點如下：

1、開關速度更快

2、耐壓更高

3、通過的電流更大

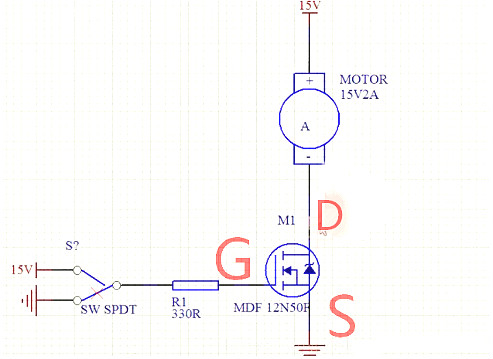

下面是N型MOS管的一個簡單的引用電路，當G端通入高電平，MOS管D、S間導通，此時MOS管導通，電機的電流得以通過，電機轉動。當G端為低電平的時候，D、S間無法導通，電機也就無法運行。

MOS管的實際應用

應用MOS管前，理解MOS管每個參數的具體意義后，再額外注意一下管子本身的體二極管，本身Vf=1.6V，導通后管子本身阻抗一般是mΩ級；管子廠工作于以下三種狀態：導通，截止和可變電阻區（又有線性放大區的說法）。

1. 作電平轉換用

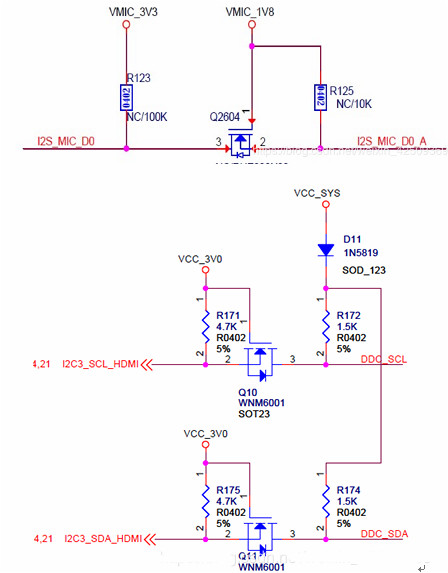

電路設計時，不同的子系統之間無可避免的需要數字信號傳遞，不同的系統之間或者設備之間，數字接口電平經常不一致，故需要用到電平轉換電路，有專門集成的IC實行電平轉換，從省成本的角度來看也可以用MOS管或者三極管搭建，如下為MOS管搭建：

需要注意電平的高低，外接電路電平是否確定，是否雙向通信和通信速率等均影響具體電路的細節考慮，上述只是模型。

2. 作開關管用

作為電子開關控制電源的通斷，一般正極用PMOS管，負極用NMOS管控制；

3. 緩啟動用

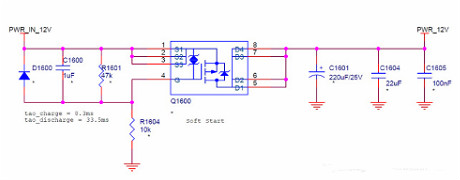

在有大電容負載時，比如電解電容和大功率設備電源（電機、馬達等）需要對電源作緩啟動設計，否則會有很大的浪涌電流，電源電壓跌落導致系統復位，反復重啟等嚴重缺陷。

4. 防反接用

在電源接口設計時，有很多場合需要考慮反接的問題，沒有相應的電路設計的話很容易將電路燒壞，造成損失；

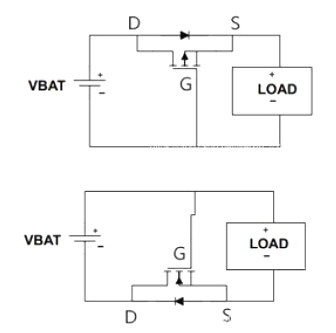

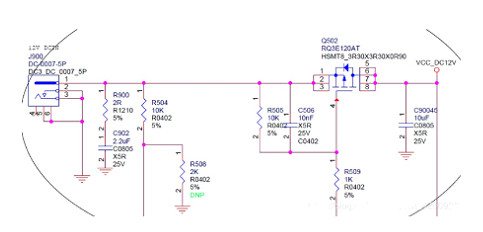

PMOS管常用在正極，NMOS管常用在負極；上面電路只是一個模型，具體電路還需要增加相應的阻容器件調理。

5. 作邏輯轉換用

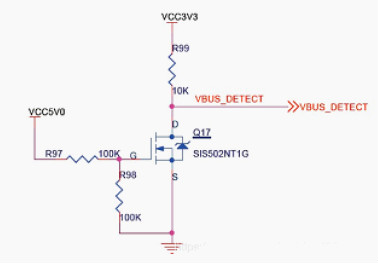

信號除了電平高低的轉換，很多時候需要電平邏輯高低轉換，MOS管和三極管都可以實現，下面是MOS管的方式；

MOS管在電路中還有很多其他用途，暫時先介紹上面幾種；尤其注意在大功率電路設計中，務必理解各種參數的實際意義和關聯關系，以免造成嚴重后果。
